Tsunami V

Для чего создана серия

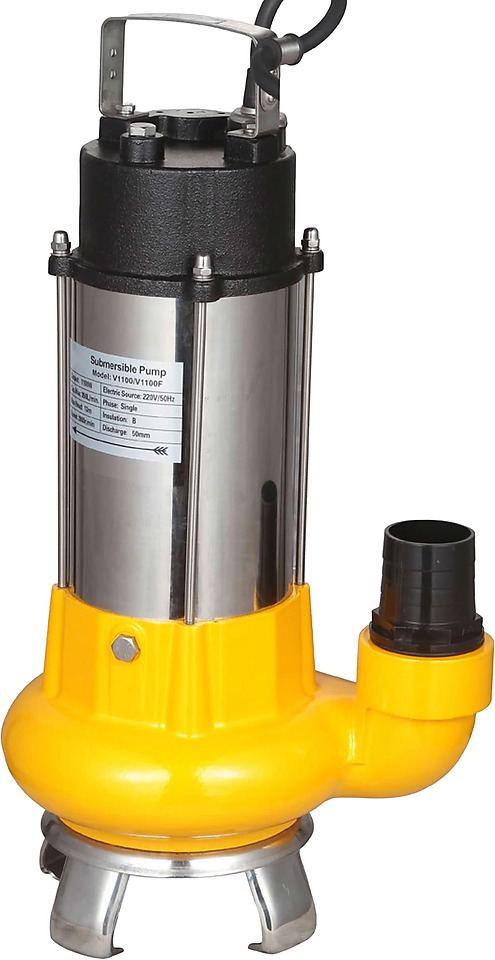

Tsunami V — серия компактных погружных насосов для откачки сточных, ливневых и дренажных вод. Мощность двигателя в серии — от 0,18 до 2,2 кВт, подача — от 8 до 49,8 м³/ч, напор — от 6 до 24 м: это заметно меньше показателей тяжёлых канализационных серий, и именно небольшая мощность вместе с компактными размерами (от 180×190×280 мм) и малым весом (от 9 до 37 кг) делают Tsunami V удобной там, где не нужна и не поместится крупная станция — на локальных объектах с ограниченным пространством и вводом электричества.

Двигатель оснащён встроенной тепловой защитой, которая автоматически отключает питание при перегреве обмотки или перегрузке по току, — насос не выходит из строя при кратковременной работе всухую или при попадании в рабочее колесо постороннего предмета.

Где применяется

• Дренаж котлованов и приямков на строительных площадках;
• дренажные системы муниципальных очистных сооружений;
• локальные КНС и дренажные станции жилых кварталов и небольших посёлков;
• орошение полей и перекачка стоков метановых отстойников в сельской местности;
• откачка стоков с тканью и волокном — модели с индексом D и встроенным измельчителем.

Компактность и диапазон мощности до 2,2 кВт делают серию рабочим вариантом для полубытовых задач — локальной КНС коттеджного посёлка, дренажа приямка небольшого здания, септика, — там, где расчётная подача укладывается в 8–49,8 м³/ч и не имеет смысла ставить насос уровня крупной промышленной станции.

Отдельно в серии выделены модели с индексом D — со встроенным измельчителем перед рабочим колесом. Они решают ту же задачу, что и базовые модели, но для стоков, в которых регулярно попадаются тряпки, волокно и другой мягкий мусор: измельчитель разрезает включения до того, как они дойдут до рабочего колеса.

Устройство и особенности конструкции

Корпус и рабочее колесо базовых моделей — чугун HT200, вал — углеродистая сталь. Класс защиты двигателя — IP68, класс изоляции обмотки — F, что вместе с герметичным исполнением допускает погружение насоса на глубину до 5 м. Кабель питания — 8–10 м в зависимости от модели, номинальное напряжение — 220 В.

В версиях D конструкция усилена под работу измельчителя: вал выполнен из стали AISI420SS, корпус двигателя — из нержавеющей стали SS304, торцевое уплотнение — керамика-SiC/карбон-керамика, устойчивое к абразивной нагрузке при постоянном контакте с режущей парой. Насос рассчитан на среду с плотностью до 1200 кг/м³ и pH от 4 до 10 при температуре жидкости до 40°C.

Как подобрать модель

Подбор начинают с рабочей точки объекта — требуемой производительности (м³/ч) и напора (м). Их сопоставляют с диапазоном серии: 8–49,8 м³/ч по производительности и 6–24 м по напору. Модели меньшей мощности закрывают компактные объекты с небольшим напором, старшие модели серии, ближе к верхней границе диапазона мощности 2,2 кВт, справляются с расходом, приближающимся к 49,8 м³/ч.

Дальше проверяют диаметр выходного патрубка (25–100 мм) под трубопровод объекта и наличие в стоке тряпок или волокна — если они регулярно присутствуют, выбирают модель с индексом D и встроенным измельчителем вместо базового исполнения.
