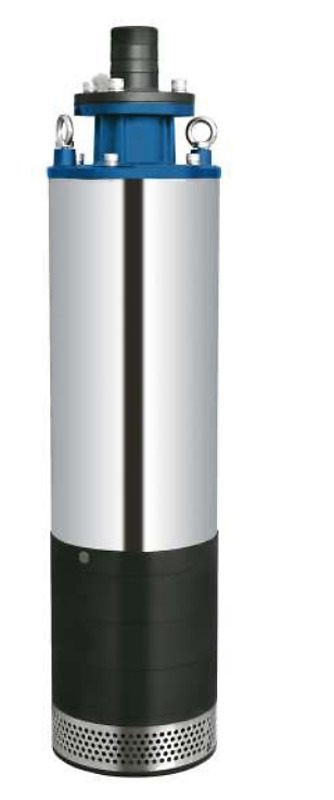

Скважинные насосы
Многоступенчатые погружные насосы для подъёма воды с большой глубины — из скважин, шахтных выработок и глубоких резервуаров. В отличие от обычных скважинных насосов работают на воде с песком.
- Моделей
- 22
- Серий
- 1
- Макс. производительность
- 28–90 м³/ч
- Макс. напор
- 23–204 м
Tsunami QXN10/2-2.2
- Напор до
- 38 м
- Подача до
- 28 м³/ч
- Мощность
- 2,2 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 50 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 5,4 А
Tsunami QXN10/3-3
- Напор до
- 51 м
- Подача до
- 28 м³/ч
- Мощность
- 3 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 50 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 7,2 А
Tsunami QXN12.5/3-4
- Напор до
- 57 м
- Подача до
- 30 м³/ч
- Мощность
- 4 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 50 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 8,8 А
Tsunami QXN15/3-5.5
- Напор до
- 67 м
- Подача до
- 32 м³/ч
- Мощность
- 5,5 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 50 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 11,7 А
Tsunami QXN20/3-11
- Напор до
- 106 м
- Подача до
- 50 м³/ч
- Мощность
- 11 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 65 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 22 А
Tsunami QXN20/4-15
- Напор до
- 142 м
- Подача до
- 50 м³/ч
- Мощность
- 15 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 65 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 31 А
Tsunami QXN20/5-18.5
- Напор до
- 178 м
- Подача до
- 50 м³/ч
- Мощность
- 18,5 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 65 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 27,2 А
Tsunami QXN20/6-22
- Напор до
- 204 м
- Подача до
- 50 м³/ч
- Мощность
- 22 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 65 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 45 А
Tsunami QXN25/1-2.2
- Напор до
- 23 м
- Подача до
- 37 м³/ч
- Мощность
- 2,2 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 65 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 5,4 А
Tsunami QXN25/2-3
- Напор до
- 33 м
- Подача до
- 37 м³/ч
- Мощность
- 3 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 65 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 7,2 А
Tsunami QXN25/2-4
- Напор до
- 43 м
- Подача до
- 40 м³/ч
- Мощность
- 4 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 65 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 8,8 А
Tsunami QXN25/3-5.5
- Напор до
- 64 м
- Подача до
- 40 м³/ч
- Мощность
- 5,5 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 65 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 11,7 А
Tsunami QXN25/4-7.5
- Напор до
- 84 м
- Подача до
- 42 м³/ч
- Мощность
- 7,5 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 65 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 15,7 А
Tsunami QXN25/5-9.2
- Напор до
- 104 м
- Подача до
- 44 м³/ч
- Мощность
- 9,2 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 65 мм
- Напряжение
- 380 В
- Свободный проход
- 6 мм
- Ток
- 19,1 А
Tsunami QXN40/2-11
- Напор до
- 63 м
- Подача до
- 90 м³/ч
- Мощность
- 11 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 80 мм
- Напряжение
- 380 В
- Свободный проход
- 8 мм
- Ток
- 22 А
Tsunami QXN40/3-15
- Напор до
- 90 м
- Подача до
- 90 м³/ч
- Мощность
- 15 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 80 мм
- Напряжение
- 380 В
- Свободный проход
- 8 мм
- Ток
- 31 А
Tsunami QXN40/3-18.5
- Напор до
- 108 м
- Подача до
- 90 м³/ч
- Мощность
- 18,5 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 80 мм
- Напряжение
- 380 В
- Свободный проход
- 8 мм
- Ток
- 27,2 А
Tsunami QXN40/4-22
- Напор до
- 127 м
- Подача до
- 90 м³/ч
- Мощность
- 22 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 80 мм
- Напряжение
- 380 В
- Свободный проход
- 8 мм
- Ток
- 45 А
Tsunami QXN40/4-25
- Напор до
- 144 м
- Подача до
- 90 м³/ч
- Мощность
- 25 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 80 мм
- Напряжение
- 380 В
- Свободный проход
- 8 мм
- Ток
- 51 А
Tsunami QXN60/2-15
- Напор до
- 73 м
- Подача до
- 90 м³/ч
- Мощность
- 15 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 100 мм
- Напряжение
- 380 В
- Свободный проход
- 10 мм
- Ток
- 31 А
Tsunami QXN60/2-18.5
- Напор до
- 81 м
- Подача до
- 90 м³/ч
- Мощность
- 18,5 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 100 мм
- Напряжение
- 380 В
- Свободный проход
- 10 мм
- Ток
- 27,2 А
Tsunami QXN60/3-25
- Напор до
- 123 м
- Подача до
- 90 м³/ч
- Мощность
- 25 кВт
Подъём воды с большой глубины — из скважин, шахт и глубоких резервуаров, в том числе воды с песком и абразивом
Многоступенчатое
- Патрубок
- 100 мм
- Напряжение
- 380 В
- Свободный проход
- 10 мм
- Ток
- 51 А
Скважинный насос отличается от прочих не мощностью, а устройством: несколько ступеней рабочих колёс, установленных последовательно, суммируют напор, поэтому вода поднимается на десятки и сотни метров при умеренной подаче. Такой насос ставят в скважину, шахтный ствол или глубокий резервуар — туда, где высота подъёма важнее объёма.
Слабое место обычных скважинных насосов — песок. Абразив истирает кромки колёс и уплотнения, ступени теряют напор, насос выходит из строя задолго до расчётного ресурса. Серия QXN проектировалась под эту среду: двойное механическое уплотнение вала с промежуточной масляной камерой, корпус из нержавеющей стали, фильтр предварительной очистки на входе и свободный проход твёрдых частиц 6–10 мм. Насос поднимает воду с песком, мелким щебнем, шламом и илом и работает надёжно там, где аналоги требуют ремонта каждый сезон.
Второе применение серии — подъём воды на большую высоту в дренажных задачах: когда напора обычного дренажного насоса не хватает, берут QXN.
Параметры раздела
22
1 серия с разной гидравликой и материалами
| Серия | Подача, м³/ч | Напор, м | Мощность, кВт | Свободный проход, мм |
|---|---|---|---|---|
| QXN | 28–90 | 23–204 | 2,2–25 | 6–10 |
Если вода с песком откачивается у поверхности, а не с глубины, профильный раздел другой — дренажные насосы для воды с песком.
23–204 м
Подбирайте с запасом: работа на краю характеристики сокращает ресурс
28–90 м³/ч
Частые вопросы
Соотношением подачи и напора. Дренажный насос перекачивает объём при небольшой высоте подъёма, скважинный — поднимает воду на десятки и сотни метров при умеренной подаче за счёт нескольких ступеней рабочих колёс, каждая из которых добавляет свою долю напора.
