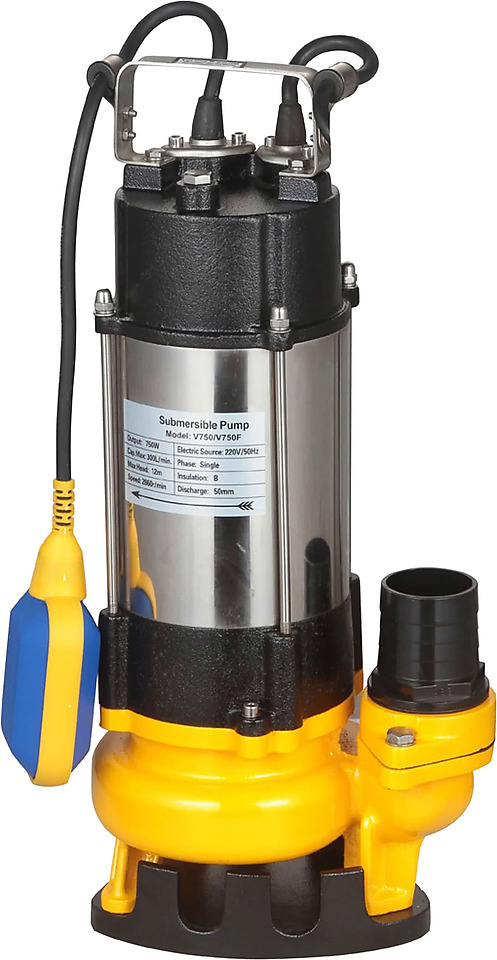

Tsunami V750(F)

Назначение модели

Tsunami V750(F) — небольшой канализационный насос с режущей парой в погружном исполнении. По характеристикам каталога: производительность до 18 м³/ч, напор до 12 м и мощность 0,75 кВт. В ряду из 20 моделей модель занимает среднюю часть по мощности, и по соотношению производительности и напора он держится середины ряда. Соседи по ряду — V750-3(F) (та же мощность, производительность 30 м³/ч, напор 10 м) и V750D(F) (та же мощность, производительность 15 м³/ч, напор 9 м). При равной мощности модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Характерное применение серии V: откачка стоков с тканью и волокном — модели с индексом D и встроенным измельчителем.

Рабочая точка

График характеристики снят с каталога производителя: 6 м³/ч соответствуют напору 10 м, 14 м³/ч — 8 м. Скорость в напорной линии считается от диаметра патрубка: Ду50 и 18 м³/ч дают 2,5 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

Для каких задач подходит

Из чего исходить, подбирая Tsunami V750(F) под задачу:

• Напорная канализация малого диаметра: коттеджные посёлки, отдельные здания вдали от коллектора. Режущий механизм измельчает волокно и влажные салфетки, из-за которых засоряются обычные колёса, — трасса Ду50–80 не забивается.
• Канализационные насосные станции квартала и промплощадки: подъём стоков из приёмного резервуара в самотёчный коллектор, высота подъёма в пределах 10 м.
• Небольшие притоки: подвал, колодец, приямок насосной, локальная станция частного дома. 18 м³/ч — это около 0,3 м³ в минуту, для приямка на несколько кубометров этого достаточно.
• Мобильная работа: аварийные бригады, аренда, откачка по разным точкам объекта. Масса 20 кг — насос переносит и опускает в приямок один человек, без техники.

Как устроена эта модель

Корпус и рабочее колесо — один материал, серый чугун HT200; вал — углеродистая сталь. 2 850 об/мин — высокая частота вращения, отсюда компактный агрегат при заметном напоре; исполнение по питанию — 220/380 В, схему подключения согласуют при заказе, оболочка IP68. При массе 20 кг модель переносит один человек. Штатная длина кабеля — 8 м: хватает, чтобы вывести питание из приямка на щит без промежуточной муфты.

Среда и ограничения

Ограничения по перекачиваемой жидкости — температура до 40 °C, pH в диапазоне 4-10 и плотность до 1 200 кг/м³. Работа на среде плотностью 1 200 кг/м³ увеличивает нагрузку на вал пропорционально плотности — запас двигателя это учитывает, но выходить за паспортное значение нельзя.
