Проточная часть
Рабочее колесо
С режущей парой
- Материал
- HT200
Измельчитель установлен перед колесом и защищает его от намотки волокна.
Измельчитель
Режет включения до входа в колесо
Волокно, ветошь и влажные салфетки измельчаются на входе и не наматываются на рабочее колесо.

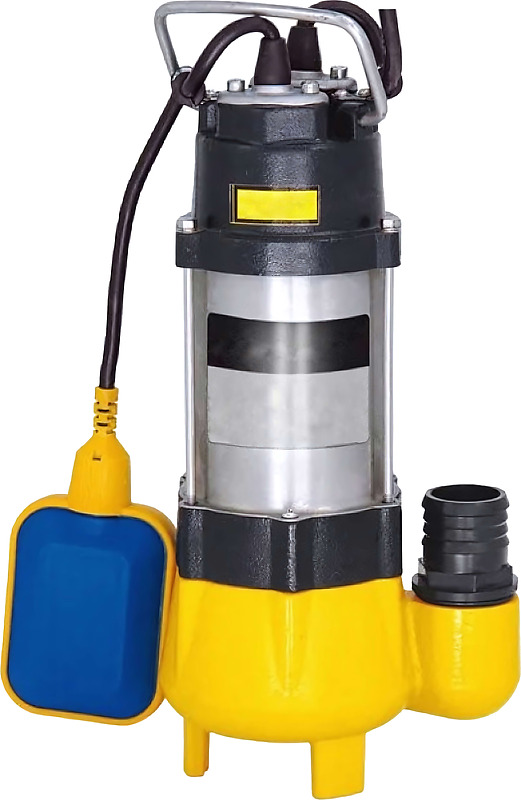

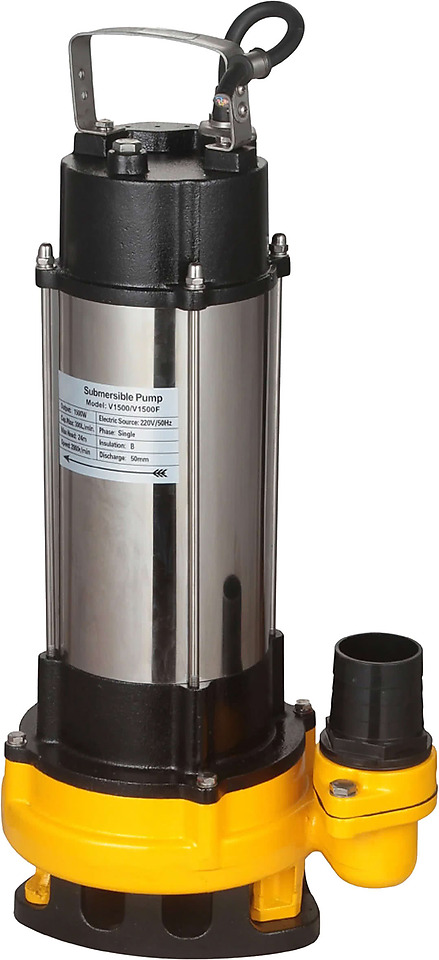

Tsunami V1500-2"
Откачка сточных и дренажных вод на объектах, где не нужна мощная и громоздкая насосная станция
- Макс. производительность
- 18 м³/ч
- Макс. напор
- 24 м
- Мощность
- 1,5 кВт
- Напорн. патрубок
- 50 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Дренаж котлованов и приямков на строительных площадках
- Дренажные системы муниципальных очистных сооружений
- Локальные КНС и дренажные станции жилых кварталов и небольших посёлков
- Орошение полей и перекачка стоков метановых отстойников в сельской местности
- Откачка стоков с тканью и волокном — модели с индексом D и встроенным измельчителем
- Работа на объектах сезонной нагрузки — базах отдыха и кемпингах
Назначение и место в ряду
1,5 кВт
Частота вращения 2 850 об/мин
Tsunami V1500-2" — небольшой канализационный насос с режущей парой в погружном исполнении серии V: производительность до 18 м³/ч, напор до 24 м и мощность 1,5 кВт. По напору модель замыкает ряд сверху: 24 м, выше в серии V нет. Соседи по ряду — V1300D(F) (1,3 кВт, напор 14 м) и V1500-2"(F) (та же мощность, производительность 30 м³/ч, напор 16 м). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Орошение полей и перекачка стоков метановых отстойников в сельской местности — одна из типовых задач этой серии.
Как читать производительность и напор
2,5 м/с
При максимальной производительности 18 м³/ч
Максимальная производительность 18 м³/ч и максимальный напор 24 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. График характеристики для модели в каталоге производителя не приведён — подбор ведётся расчётом: требуемый расход, геометрическая высота подъёма и потери на трение. Напорный патрубок Ду50 при производительности 18 м³/ч даёт скорость потока 2,5 м/с: рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.
Исполнение и материалы
Проточная часть целиком отлита из одного сплава: серый чугун HT200 и в корпусе, и в рабочем колесе; вал — углеродистая сталь. Двигатель быстроходный, 2 850 об/мин: такая частота вращения даёт напор при компактном колесе, но на абразивной среде ускоряет износ проточной части; исполнение по питанию — 220/380 В, схему подключения согласуют при заказе, оболочка IP68. При массе 25 кг модель переносит один человек. Кабель в комплекте — 8 м. Конструктивные решения серии распространяются и на эту модель: версии D со встроенным измельчителем, автоматическая тепловая защита.
Условия эксплуатации
Среда, на которую рассчитан модель: температура до 40 °C, pH в диапазоне 4-10 и плотность до 1 200 кг/м³. Предел по плотности 1 200 кг/м³ — это ограничение по двигателю, а не по проточной части: чем тяжелее среда, тем больше мощности уходит на тот же расход.
Компактность и малый вес
Насосы весят от 9 до 37 кг при габаритах от 180×190×280 мм — один человек устанавливает и обслуживает насос без грузоподъёмной техники.
Версии D со встроенным измельчителем
Исполнения V...D режут тряпки и волокно перед рабочим колесом — вал из стали AISI420SS и торцевое уплотнение керамика-SiC/карбон-керамика выдерживают абразивную нагрузку измельчителя.
Автоматическая тепловая защита
Встроенная защита двигателя отключает питание при перегреве или перегрузке по току — насос не выходит из строя при кратковременной работе всухую или при заклинивании.
Чугунный корпус и класс защиты IP68
Корпус и рабочее колесо из чугуна HT200, герметичное исполнение допускает погружение на глубину до 5 м.
Вопросы о Tsunami V1500-2"
18 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
