Проточная часть
Рабочее колесо
С режущей парой
- Материал
- HT200
Измельчитель установлен перед колесом и защищает его от намотки волокна.
Измельчитель
Режет включения до входа в колесо
Волокно, ветошь и влажные салфетки измельчаются на входе и не наматываются на рабочее колесо.

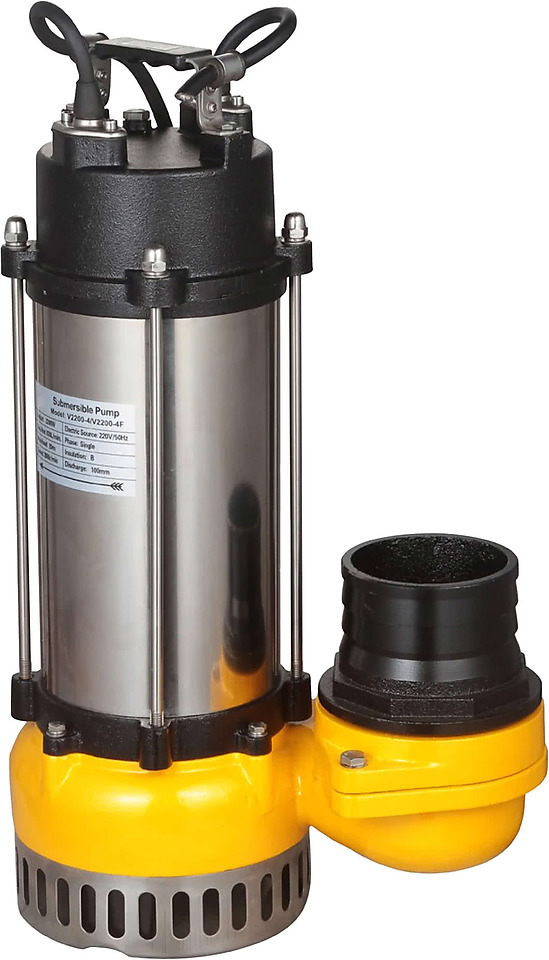

Tsunami V2200-4"
Откачка сточных и дренажных вод на объектах, где не нужна мощная и громоздкая насосная станция
- Макс. производительность
- 49,8 м³/ч
- Макс. напор
- 20 м
- Мощность
- 2,2 кВт
- Напорн. патрубок
- 100 мм
- Есть на складе — отгрузим сегодня Заказ, оплаченный до конца рабочего дня, уходит в транспортную компанию в тот же день.
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Дренаж котлованов и приямков на строительных площадках
- Дренажные системы муниципальных очистных сооружений
- Локальные КНС и дренажные станции жилых кварталов и небольших посёлков
- Орошение полей и перекачка стоков метановых отстойников в сельской местности
- Откачка стоков с тканью и волокном — модели с индексом D и встроенным измельчителем
- Работа на объектах сезонной нагрузки — базах отдыха и кемпингах
Описание
2,2 кВт
Частота вращения 2 850 об/мин
Tsunami V2200-4" — компактный фекальный насос с измельчителем в погружном исполнении с напорным патрубком Ду100: производительность до 49,8 м³/ч, напор до 20 м и мощность 2,2 кВт. Это самая производительная модель серии — 49,8 м³/ч, потолок ряда из 20 моделей. Соседи по ряду — V2200-3" (та же мощность, производительность 45,6 м³/ч, напор 18 м) и V2200D(F) (та же мощность, производительность 45,6 м³/ч, напор 16 м). Одинаковые киловатты у соседей по ряду ничего не решают: смотреть надо на производительность и напор в расчётной точке. Из того, на что серию ставят чаще всего: орошение полей и перекачка стоков метановых отстойников в сельской местности.
Как подобрать рабочую точку
Производительность 49,8 м³/ч и напор 20 м — это углы характеристики, а не паспортный режим. Реальную точку задаёт трубопровод: геометрическая высота подъёма плюс потери на трение и местные сопротивления. Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 19 м³/ч это 15,5 м, при 40 м³/ч уже 9,1 м. Напорный патрубок Ду100 при производительности 49,8 м³/ч даёт скорость потока 1,8 м/с: спокойный режим с умеренными потерями на трение.
Конструкция и исполнение
37 кг
Проточная часть целиком отлита из одного сплава: серый чугун HT200 и в корпусе, и в рабочем колесе; вал — углеродистая сталь. Двигатель быстроходный, 2 850 об/мин: такая частота вращения даёт напор при компактном колесе, но на абразивной среде ускоряет износ проточной части; исполнение по питанию — 220/380 В, схему подключения согласуют при заказе, оболочка IP68. Вес 37 кг — монтаж без грузоподъёмной техники, но вдвоём. Кабель в комплекте — 10 м. Конструктивные решения серии распространяются и на эту модель: версии D со встроенным измельчителем, автоматическая тепловая защита.
Условия эксплуатации
Среда, на которую рассчитан модель: температура до 40 °C, pH в диапазоне 4-10 и плотность до 1 200 кг/м³. Предел по плотности 1 200 кг/м³ — это ограничение по двигателю, а не по проточной части: чем тяжелее среда, тем больше мощности уходит на тот же расход.
Компактность и малый вес
Насосы весят от 9 до 37 кг при габаритах от 180×190×280 мм — один человек устанавливает и обслуживает насос без грузоподъёмной техники.
Версии D со встроенным измельчителем
Исполнения V...D режут тряпки и волокно перед рабочим колесом — вал из стали AISI420SS и торцевое уплотнение керамика-SiC/карбон-керамика выдерживают абразивную нагрузку измельчителя.
Автоматическая тепловая защита
Встроенная защита двигателя отключает питание при перегреве или перегрузке по току — насос не выходит из строя при кратковременной работе всухую или при заклинивании.
Чугунный корпус и класс защиты IP68
Корпус и рабочее колесо из чугуна HT200, герметичное исполнение допускает погружение на глубину до 5 м.
Вопросы о Tsunami V2200-4"
49,8 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
