Проточная часть
Рабочее колесо
С режущей парой
- Материал
- Чугун
Измельчитель установлен перед колесом и защищает его от намотки волокна.
Измельчитель
Режет включения до входа в колесо
Волокно, ветошь и влажные салфетки измельчаются на входе и не наматываются на рабочее колесо.

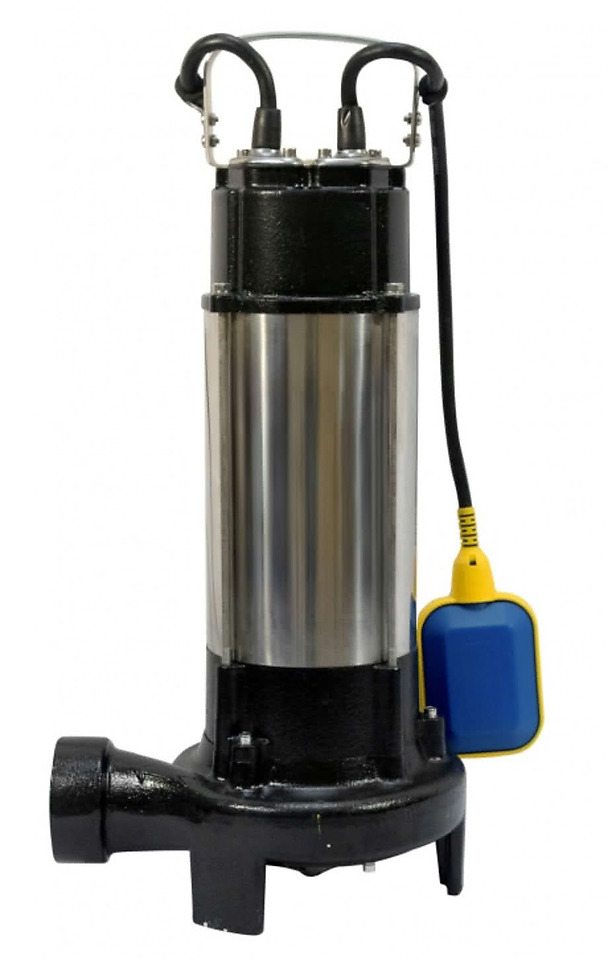

Tsunami V1500D(F)
Откачка сточных и дренажных вод на объектах, где не нужна мощная и громоздкая насосная станция
- Макс. производительность
- 21 м³/ч
- Макс. напор
- 15 м
- Мощность
- 1,5 кВт
- Напорн. патрубок
- 50 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Дренаж котлованов и приямков на строительных площадках
- Дренажные системы муниципальных очистных сооружений
- Локальные КНС и дренажные станции жилых кварталов и небольших посёлков
- Орошение полей и перекачка стоков метановых отстойников в сельской местности
- Откачка стоков с тканью и волокном — модели с индексом D и встроенным измельчителем
- Работа на объектах сезонной нагрузки — базах отдыха и кемпингах
Назначение и место в ряду
15 м
Достигается при производительности, близкой к нулю
Tsunami V1500D(F) — небольшой канализационный насос с режущей парой в погружном исполнении серии V: производительность до 21 м³/ч, напор до 15 м и мощность 1,5 кВт. Среди 20 моделей серии V это одна из старших моделей: по соотношению производительности и напора он держится середины ряда. Соседи по ряду — V1500-3"(F) (та же мощность, производительность 42 м³/ч, напор 16 м) и V2200-3" (2,2 кВт, производительность 45,6 м³/ч, напор 18 м). При равной мощности соседние модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Дренажные системы муниципальных очистных сооружений — одна из типовых задач этой серии.
Как читать производительность и напор
3 м/с
При максимальной производительности 21 м³/ч
Максимальная производительность 21 м³/ч и максимальный напор 15 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. График характеристики для модели в каталоге производителя не приведён — подбор ведётся расчётом: требуемый расход, геометрическая высота подъёма и потери на трение. Скорость в напорной линии считается от диаметра патрубка: Ду50 и 21 м³/ч дают 3 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.
Исполнение и материалы
Корпус и рабочее колесо — один материал, чугун. 2 850 об/мин — высокая частота вращения, отсюда компактный агрегат при заметном напоре; исполнение по питанию — 220/380 В, схему подключения согласуют при заказе, оболочка IP68. При массе 22 кг модель переносит один человек. Кабель в комплекте — 8 м. От серии модель наследует общие решения — автоматическая тепловая защита, чугунный корпус и класс защиты IP68.
Среда и ограничения
Ограничения по перекачиваемой жидкости — температура до 40 °C, pH в диапазоне 4-10 и плотность до 1 200 кг/м³. Работа на среде плотностью 1 200 кг/м³ увеличивает нагрузку на вал пропорционально плотности — запас двигателя это учитывает, но выходить за паспортное значение нельзя.
Компактность и малый вес
Насосы весят от 9 до 37 кг при габаритах от 180×190×280 мм — один человек устанавливает и обслуживает насос без грузоподъёмной техники.
Версии D со встроенным измельчителем
Исполнения V...D режут тряпки и волокно перед рабочим колесом — вал из стали AISI420SS и торцевое уплотнение керамика-SiC/карбон-керамика выдерживают абразивную нагрузку измельчителя.
Автоматическая тепловая защита
Встроенная защита двигателя отключает питание при перегреве или перегрузке по току — насос не выходит из строя при кратковременной работе всухую или при заклинивании.
Чугунный корпус и класс защиты IP68
Корпус и рабочее колесо из чугуна HT200, герметичное исполнение допускает погружение на глубину до 5 м.
Вопросы о Tsunami V1500D(F)
21 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
