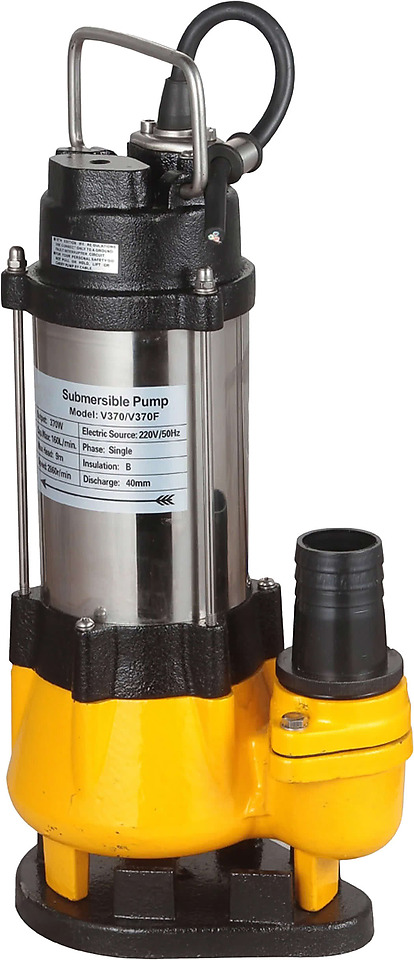

Tsunami V370(F)

Описание

Tsunami V370(F) — компактный фекальный насос с измельчителем в погружном исполнении с напорным патрубком Ду40: производительность до 9,6 м³/ч, напор до 9 м и мощность 0,37 кВт. Это одна из младших моделей серии V — по соотношению производительности и напора он ближе к напорному краю ряда. Соседи по ряду — V250(F) (0,25 кВт, производительность 9 м³/ч, напор 7,5 м) и V370D(F) (та же мощность, производительность 8,4 м³/ч, напор 7 м). У соседа мощность та же — разница в рабочем колесе и рабочей точке, по ней и подбирают модель. Из того, на что серию ставят чаще всего: работа на объектах сезонной нагрузки — базах отдыха и кемпингах.

Как подобрать рабочую точку

Производительность 9,6 м³/ч и напор 9 м — это углы характеристики, а не паспортный режим. Реальную точку задаёт трубопровод: геометрическая высота подъёма плюс потери на трение и местные сопротивления. На интерактивном графике видно всю характеристику: напор 8 м при производительности 3 м³/ч и 6,1 м при 7 м³/ч. При максимальной производительности 9,6 м³/ч скорость в напорном патрубке Ду40 достигает 2,1 м/с — спокойный режим с умеренными потерями на трение.

Конструкция и исполнение

Материал корпуса и рабочего колеса совпадает — серый чугун HT200; вал — углеродистая сталь. Частота вращения 2 850 об/мин — двухполюсное исполнение: напор получают оборотами, а не диаметром колеса; исполнение по питанию — 220/380 В, схему подключения согласуют при заказе, оболочка IP68. При массе 13 кг модель переносит один человек. Кабель в комплекте — 8 м. Общее для всей серии: чугунный корпус и класс защиты IP68, версии D со встроенным измельчителем.

Для какой среды рассчитан

Расчётные условия по среде: температура до 40 °C, pH в диапазоне 4-10 и плотность до 1 200 кг/м³. Плотность выше воды означает, что двигатель нагружен сильнее: на среде 1 200 кг/м³ потребляемая мощность выше примерно в 1,20 раза, чем на чистой воде в той же точке.
