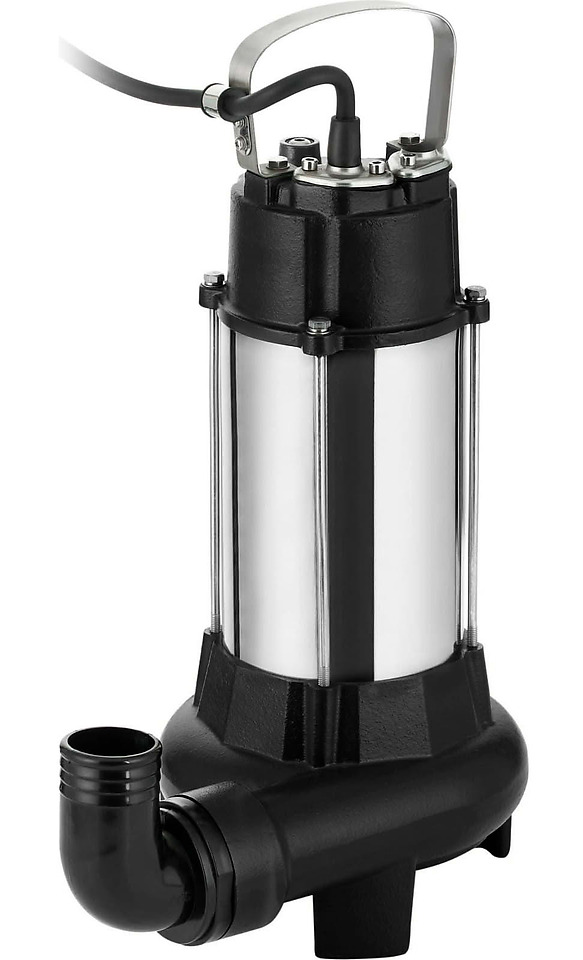

Tsunami V1300D(F)

Назначение модели

Tsunami V1300D(F) — небольшой канализационный насос с режущей парой в погружном исполнении. По характеристикам каталога: производительность до 18 м³/ч, напор до 14 м и мощность 1,3 кВт. В ряду из 20 моделей модель занимает среднюю часть по мощности, и по соотношению производительности и напора он ближе к напорному краю ряда. Соседи по ряду — V1100D(F) (1,1 кВт, производительность 15 м³/ч, напор 13 м) и V1500-2" (1,5 кВт, напор 24 м). Ряд построен с мелким шагом — брать соседнюю модель имеет смысл, только если рабочая точка действительно смещается. Типовая задача для серии — локальные КНС и дренажные станции жилых кварталов и небольших посёлков.

Рабочая точка

Числа 18 м³/ч и 14 м — крайние точки характеристики, а не режим работы: максимальная производительность достигается при минимальном противодавлении, максимальный напор — при почти закрытой задвижке. Рабочая точка лежит между ними, там, где кривая насоса пересекает характеристику трубопровода. Кривая Q-H для этой модели не оцифрована, поэтому рабочую точку считают по требуемому расходу и потерям в трубопроводе, а не по графику. При максимальной производительности 18 м³/ч скорость в напорном патрубке Ду50 достигает 2,5 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

Для каких задач подходит

Из чего исходить, подбирая Tsunami V1300D(F) под задачу:

• Напорная канализация малого диаметра: коттеджные посёлки, отдельные здания вдали от коллектора. Режущий механизм измельчает волокно и влажные салфетки, из-за которых засоряются обычные колёса, — трасса Ду50–80 не забивается.
• Канализационные насосные станции квартала и промплощадки: подъём стоков из приёмного резервуара в самотёчный коллектор, высота подъёма в пределах 10 м.
• Небольшие притоки: подвал, колодец, приямок насосной, локальная станция частного дома. 18 м³/ч — это около 0,3 м³ в минуту, для приямка на несколько кубометров этого достаточно.
• Мобильная работа: аварийные бригады, аренда, откачка по разным точкам объекта. Масса 18 кг — насос переносит и опускает в приямок один человек, без техники.
• Среда с отклонением от нейтральной: допустимый диапазон pH 4-10. За его пределами нужна другая пара материалов, обычная чугунная проточная часть работать не будет.

Как устроена эта модель

Материал корпуса и рабочего колеса совпадает — чугун. Частота вращения 2 850 об/мин — двухполюсное исполнение: напор получают оборотами, а не диаметром колеса; исполнение по питанию — 220/380 В, схему подключения согласуют при заказе, оболочка IP68. При массе 18 кг модель переносит один человек. Штатная длина кабеля — 8 м: хватает, чтобы вывести питание из приямка на щит без промежуточной муфты.

Для какой среды рассчитан

Расчётные условия по среде: температура до 40 °C, pH в диапазоне 4-10 и плотность до 1 200 кг/м³. Плотность выше воды означает, что двигатель нагружен сильнее: на среде 1 200 кг/м³ потребляемая мощность выше примерно в 1,20 раза, чем на чистой воде в той же точке.
