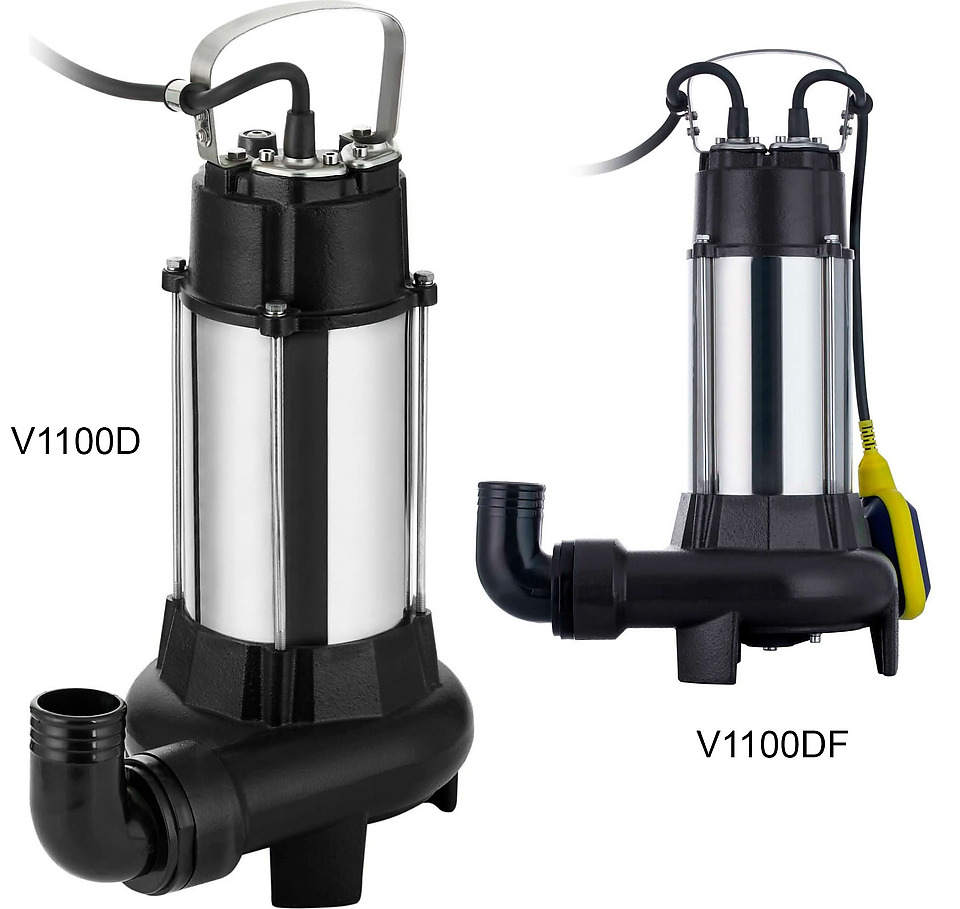

Tsunami V1100D(F)

Описание

Tsunami V1100D(F) — компактный фекальный насос с измельчителем в погружном исполнении с напорным патрубком Ду50: производительность до 15 м³/ч, напор до 13 м и мощность 1,1 кВт. Это средняя модель серии V — по соотношению производительности и напора он ближе к напорному краю ряда. Соседи по ряду — V1100(F) (та же мощность, производительность 21 м³/ч) и V1300D(F) (1,3 кВт, производительность 18 м³/ч, напор 14 м). При равной мощности соседние модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Из того, на что серию ставят чаще всего: дренажные системы муниципальных очистных сооружений.

Как подобрать рабочую точку

Производительность 15 м³/ч и напор 13 м — это углы характеристики, а не паспортный режим. Реальную точку задаёт трубопровод: геометрическая высота подъёма плюс потери на трение и местные сопротивления. График характеристики для модели в каталоге производителя не приведён — подбор ведётся расчётом: требуемый расход, геометрическая высота подъёма и потери на трение. Скорость в напорной линии считается от диаметра патрубка: Ду50 и 15 м³/ч дают 2,1 м/с — спокойный режим с умеренными потерями на трение.

Область применения модели

Где V1100D(F) работает по назначению:

• Напорная канализация малого диаметра: коттеджные посёлки, отдельные здания вдали от коллектора. Режущий механизм измельчает волокно и влажные салфетки, из-за которых засоряются обычные колёса, — трасса Ду50–80 не забивается.
• Канализационные насосные станции квартала и промплощадки: подъём стоков из приёмного резервуара в самотёчный коллектор, высота подъёма в пределах 10 м.
• Небольшие притоки: подвал, колодец, приямок насосной, локальная станция частного дома. 15 м³/ч — это около 0,3 м³ в минуту, для приямка на несколько кубометров этого достаточно.
• Мобильная работа: аварийные бригады, аренда, откачка по разным точкам объекта. Масса 11 кг — насос переносит и опускает в приямок один человек, без техники.

Конструкция и исполнение

Корпус и рабочее колесо — один материал, чугун. 2 850 об/мин — высокая частота вращения, отсюда компактный агрегат при заметном напоре; исполнение по питанию — 220/380 В, схему подключения согласуют при заказе, оболочка IP68. При массе 11 кг модель переносит один человек. Кабель в комплекте — 8 м.

Среда и ограничения

Ограничения по перекачиваемой жидкости — температура до 40 °C, pH в диапазоне 4-10 и плотность до 1 200 кг/м³. Работа на среде плотностью 1 200 кг/м³ увеличивает нагрузку на вал пропорционально плотности — запас двигателя это учитывает, но выходить за паспортное значение нельзя.
