Насосы с измельчителем

Насосы с измельчителем применяют там, где в стоках регулярно есть волокнистые и мягкие включения: канализационные насосные станции с бытовыми стоками, куда попадают влажные салфетки и текстиль, стоки скотобоен и биогазовых установок с прочным длинным волокном, производственные стоки с ветошью, приёмные камеры очистных сооружений и локальные КНС без решётки на входе. Обычное рабочее колесо в такой среде забивается: волокно наматывается на вал и лопасти, подача падает, а при плотной намотке насос останавливается. Насосы этого раздела снимают проблему на входе — разрезают волокно раньше, чем оно успевает намотаться.

Режут они по-разному, и от этого зависит подбор: AS-WQ разрезает включения самим рабочим колесом, ZGWQ — режущей парой со сменной пластиной перед колесом, GNWQ — режущей кромкой на входе. Если волокна в стоках нет, а есть только крупные твёрдые фракции, режущая часть избыточна — тогда смотрите раздел фекальных насосов.

Как выбирать насос под задачу

При подборе насоса с режущей частью учитывают:

• характер волокна — прочные длинноволокнистые отходы (хлопчатобумажная ткань, сухожилия, волокно с боен) и мягкое бытовое волокно требуют разных решений: под первые рассчитан ZGWQ со сменной режущей пластиной, под вторые — GNWQ;
• рабочую точку по подаче и напору — фактический расход и высота подъёма на объекте, а не паспортный максимум серии;
• наличие абразива и твёрдых предметов — камни, металл и строительный мусор изнашивают режущую часть, такие среды подбирают отдельно;
• ремонтопригодность режущего узла — у ZGWQ пластина меняется отдельно от насоса, у AS-WQ режет само колесо, и его износ означает работу с гидравликой;
• диаметр выходного патрубка — он должен соответствовать напорному трубопроводу, иначе на переходнике добавятся потери.

Диапазон раздела — производительность от 9 до 1106 м³/ч, напор от 9 до 79 м, мощность от 0,75 до 110 кВт. Нижняя часть диапазона закрывает узел частного дома, верхняя — станцию перекачки крупного предприятия.

Типичные ошибки при подборе

Первая ошибка — ставить насос с режущей частью туда, где в стоках преобладают камни, металл и строительный мусор: режущая часть не заменяет большой свободный проход и на абразиве изнашивается быстрее, чем окупает себя. Вторая — не различать типы волокна: на прочных длинноволокнистых отходах кромка, рассчитанная на мягкое бытовое волокно, работает на пределе, и наоборот — ZGWQ на обычных бытовых стоках означает переплату за ресурс, который не будет востребован. Третья — подбирать модель впритык под расчётный расход: на волокнистой среде запас по подаче работает и на ресурс режущей части. Четвёртая — сравнивать серии только по подаче и напору, не глядя на диаметр выходного патрубка и совместимость с существующей обвязкой.

Чем отличаются серии раздела

Три серии раздела различаются устройством режущей части и рабочим диапазоном:

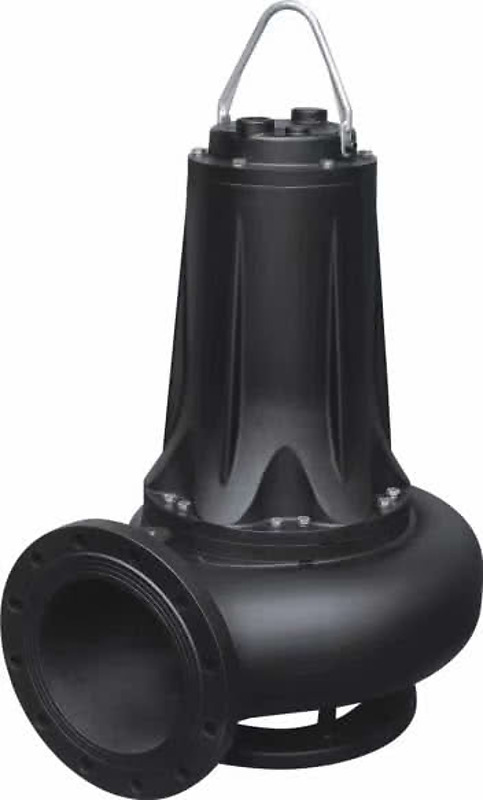

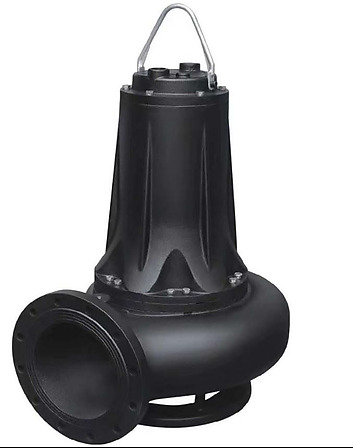

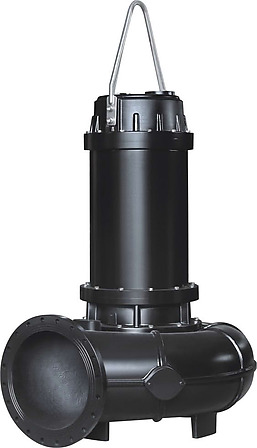

AS-WQ — погружной фекальный насос со спиральным режущим незасоряемым рабочим колесом, 119 моделей и самый широкий диапазон в разделе. Ключевая особенность серии в том, что резание выполняет сама гидравлика: режущая кромка спирального колеса разрезает тряпки, ткань, ремни и траву прямо в проточной части, отдельного узла перед колесом нет, и проходное сечение насоса ничем не сужено. Подтверждённые параметры: температура среды до 50 °C, класс защиты IP68, глубина погружения до 20 м, выходные патрубки 80–300 мм, два скоростных ряда — 1450 и 2900 об/мин. Рабочее колесо из нержавеющей стали, механическое уплотнение вала — твёрдый сплав и карбид кремния.

ZGWQ — чугунный погружной насос со спиральной режущей частью и сменной режущей пластиной, 32 модели. Пластина выполнена из некорродирующего сплава твёрдостью по Роквеллу выше 58 HRC и рассчитана на прочные длинноволокнистые отходы: хлопчатобумажную ткань, сухожилия, волокно стоков скотобоен и биогазовых установок. Это единственная серия раздела, где режущий узел — расходник и меняется отдельно от насоса; после замены выставляют зазор 0,1–0,25 мм. Корпус — чугун HT250, верхняя крышка — HT200, уплотнение вала двойное механическое (графит и карбид кремния), кабель конструкции Stigma не пропускает воду в двигатель при повреждении оболочки, во всех моделях есть встроенная дисковая тепловая защита. Патрубки 40–100 мм, глубина погружения до 5 м с запасом не менее 0,5 м от дна.

GNWQ — самая компактная линейка раздела, 15 моделей с режущей кромкой на входе. Кромка измельчает включения до прохода через рабочее колесо, профиль применения по назначению производителя — стоки с мягкими волокнами: бытовая и малая коммунальная канализация, выгребные ямы, септики, локальные КНС коттеджных посёлков и небольших групп зданий. Патрубки 50–100 мм растут вместе с моделью. Точный состав материалов проточной части, класс защиты корпуса и тип уплотнения вала по этой серии в каталоге не зафиксированы — их уточняют по паспорту конкретной модели, особенно при подборе под агрессивные стоки.

Наличие на складе

ZGWQ есть на складе почти полной линейкой — 30 моделей из 32. По AS-WQ в наличии 15 моделей из 119. Складские позиции отгружают в транспортную компанию в день оплаты. По серии GNWQ складских позиций сейчас нет — сроки поставки уточняйте у менеджера.
