Tsunami V750-3(F)

Описание

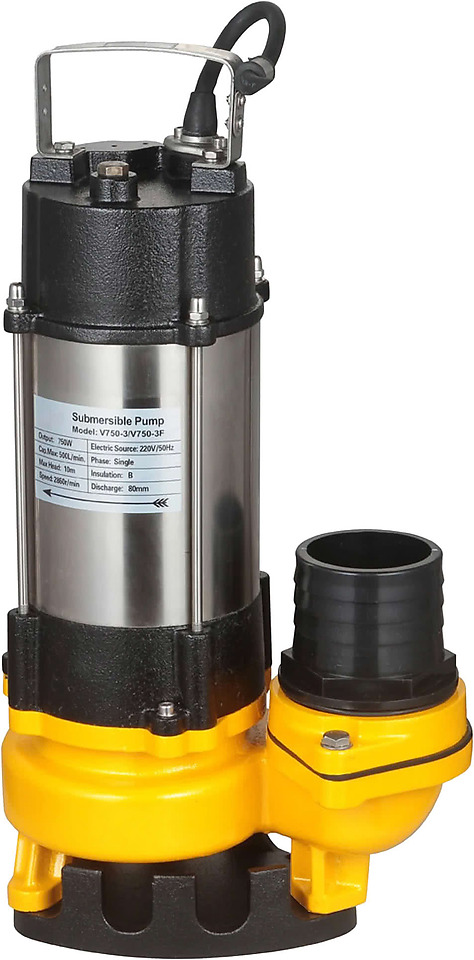

Tsunami V750-3(F) — компактный фекальный насос с измельчителем в погружном исполнении с напорным патрубком Ду80: производительность до 30 м³/ч, напор до 10 м и мощность 0,75 кВт. Это средняя модель серии V — соотношение производительности и напора у него смещено в сторону расхода. Соседи по ряду — V550(F) (0,55 кВт, производительность 16,8 м³/ч) и V750(F) (та же мощность, производительность 18 м³/ч, напор 12 м). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Из того, на что серию ставят чаще всего: орошение полей и перекачка стоков метановых отстойников в сельской местности.

Как подобрать рабочую точку

Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 9 м³/ч это 10 м, при 20 м³/ч уже 6,9 м. Напорный патрубок Ду80 при производительности 30 м³/ч даёт скорость потока 1,7 м/с: спокойный режим с умеренными потерями на трение.

Область применения модели

Где V750-3(F) работает по назначению:

• Напорная канализация малого диаметра: коттеджные посёлки, отдельные здания вдали от коллектора. Режущий механизм измельчает волокно и влажные салфетки, из-за которых засоряются обычные колёса, — трасса Ду50–80 не забивается.
• Канализационные насосные станции квартала и промплощадки: подъём стоков из приёмного резервуара в самотёчный коллектор, высота подъёма в пределах 10 м.
• Объекты среднего масштаба: приямок, локальные очистные, накопительная ёмкость. Резервуар на 100 м³ откачивается примерно за 3,3 ч.

Конструкция и исполнение

Проточная часть целиком отлита из одного сплава: серый чугун HT200 и в корпусе, и в рабочем колесе; вал — углеродистая сталь. Двигатель быстроходный, 2 850 об/мин: такая частота вращения даёт напор при компактном колесе, но на абразивной среде ускоряет износ проточной части; исполнение по питанию — 220/380 В, схему подключения согласуют при заказе, оболочка IP68. При массе 21 кг модель переносит один человек. Кабель в комплекте — 8 м.

Условия эксплуатации

Среда, на которую рассчитана модель: температура до 40 °C, pH в диапазоне 4-10 и плотность до 1 200 кг/м³. Предел по плотности 1 200 кг/м³ — это ограничение по двигателю, а не по проточной части: чем тяжелее среда, тем больше мощности уходит на тот же расход.
