Центробежные насосы

Центробежные насосы сухой установки — консольные и моноблочные — применяют в системах хозяйственно-питьевого и промышленного водоснабжения, в технологических линиях, где требуется перекачка чистой или слабозагрязнённой жидкости вне резервуара. В отличие от погружных моделей, насос сухой установки монтируется рядом с резервуаром или трубопроводом, что упрощает доступ для обслуживания, но требует отдельного места под установку и, для крупных моделей, фундамента.

Как выбирать насос под задачу

Подбор центробежного насоса ведут по рабочей точке — пересечению характеристики насоса (зависимость напора от подачи) с характеристикой трубопроводной сети объекта. Для расчёта нужны:

• расчётный расход — суммарное потребление или технологическая потребность в подаче;
• геометрическая высота подъёма — перепад высот между точкой забора и точкой подачи;
• потери на трение в магистрали — зависят от длины, диаметра и материала трубопровода, а также от арматуры;
• тип установки — консольная схема упрощает обслуживание уплотнения, моноблочная — компактнее по занимаемой площади.

Диапазон производительности в разделе — от 3 до 1500 м³/ч, напор — от 5,9 до 164 м, мощность — от 0,25 до 315 кВт. Такой разброс позволяет подобрать насос как для локального технологического контура, так и для крупной системы промышленного водоснабжения.

Типичные ошибки при подборе

Первая ошибка — выбор насоса по максимальной паспортной подаче без расчёта фактической рабочей точки: насос, работающий далеко от оптимальной зоны характеристики, потребляет больше энергии и быстрее изнашивается. Вторая — игнорирование высоты подпора на всасывании, что приводит к кавитации и характерному шуму работы, снижению ресурса рабочего колеса. Третья — установка избыточно мощного насоса «с запасом», что на практике означает постоянную работу в неэффективной части характеристики и повышенный износ дросселирующей арматуры.

Чем отличаются серии раздела

Пять серий раздела различаются по диапазону подачи, напора и мощности:

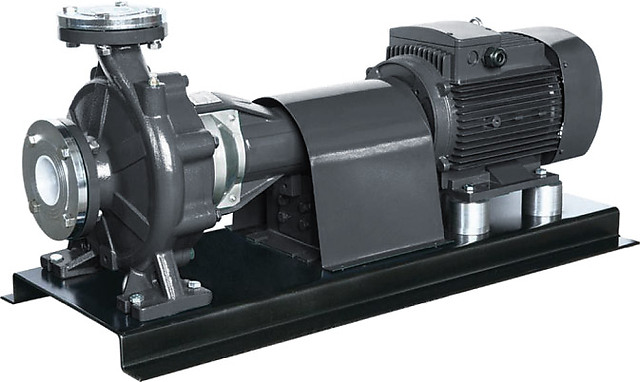

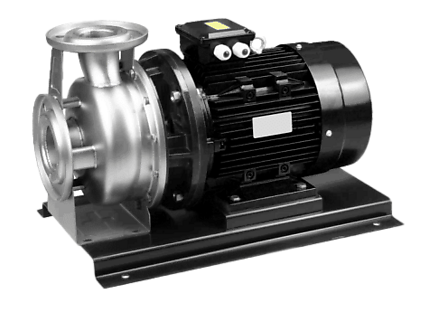

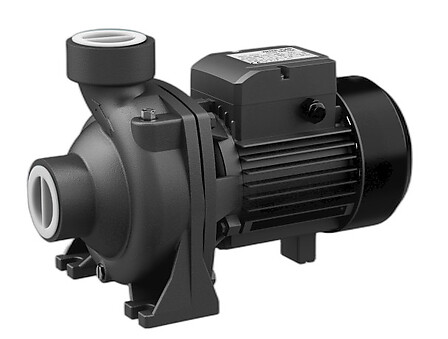

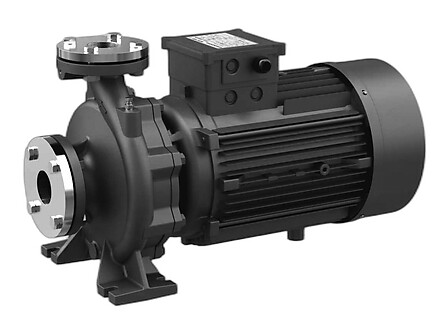

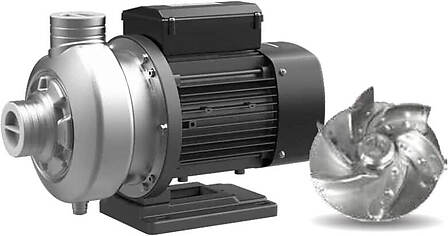

GSM — самая мощная и широкая по диапазону серия раздела, для крупных промышленных систем водоснабжения и технологических линий с высокой подачей. GF — второй по мощности ряд с более высоким относительным напором при умеренной подаче, для объектов с повышенным гидравлическим сопротивлением сети. GSA — средний модельный ряд для стандартных задач водоснабжения. GCO и GHFM — компактные серии малой мощности (до 3–4 кВт) для локальных технологических контуров и небольших систем.

Данных по материалам корпуса и рабочего колеса для серий раздела в каталоге не зафиксировано — при работе с химически активной или загрязнённой средой уточняйте исполнение у менеджера.

Наличие на складе

Часть моделей есть в наличии по сериям GSA (26 из 47) и GCO (3 из 14) — такие позиции отгружают в транспортную компанию в день оплаты. По сериям GSM, GF и GHFM наличие уточняйте отдельно.
