Tsunami V2200-3"

Что это за модель

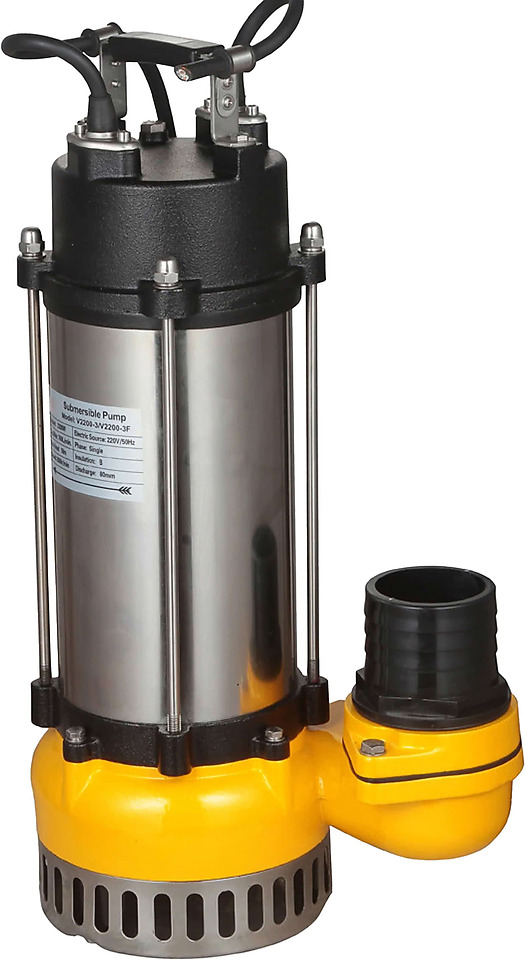

Tsunami V2200-3" — небольшой канализационный насос с режущей парой в погружном исполнении на производительность до 45,6 м³/ч и напор до 18 м, мощность двигателя — 2,2 кВт. Место в ряду — верхняя треть по мощности из 20 моделей; соотношение производительности и напора у него смещено в сторону расхода. Соседи по ряду — V1500D(F) (1,5 кВт, производительность 21 м³/ч, напор 15 м) и V2200-4" (та же мощность, производительность 49,8 м³/ч, напор 20 м). У соседа мощность та же — разница в рабочем колесе и рабочей точке, по ней и подбирают модель. Характерное применение серии V: локальные КНС и дренажные станции жилых кварталов и небольших посёлков.

Производительность, напор и рабочая точка

На интерактивном графике видно всю характеристику: напор 14,3 м при производительности 16 м³/ч и 8,7 м при 34 м³/ч. При максимальной производительности 45,6 м³/ч скорость в напорном патрубке Ду80 достигает 2,5 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

Задачи, под которые её берут

Что следует из чисел этой модели:

• Напорная канализация малого диаметра: коттеджные посёлки, отдельные здания вдали от коллектора. Режущий механизм измельчает волокно и влажные салфетки, из-за которых засоряются обычные колёса, — трасса Ду50–80 не забивается.
• Канализационные насосные станции квартала и промплощадки: подъём стоков из приёмного резервуара в самотёчный коллектор, высота подъёма в пределах 15 м.
• Объекты среднего масштаба: приямок, локальные очистные, накопительная ёмкость. Резервуар на 100 м³ откачивается примерно за 2,2 ч.
• Постоянная работа под уровнем жидкости: оболочка IP68 допускает длительное погружение, поэтому насос оставляют в приямке или резервуаре, а не поднимают между включениями.
• Среда с отклонением от нейтральной: допустимый диапазон pH 4-10. За его пределами нужна другая пара материалов, обычная чугунная проточная часть работать не будет.

Конструктивные особенности

Материал корпуса и рабочего колеса совпадает — серый чугун HT200; вал — углеродистая сталь. Частота вращения 2 850 об/мин — двухполюсное исполнение: напор получают оборотами, а не диаметром колеса; исполнение по питанию — 220/380 В, схему подключения согласуют при заказе, оболочка IP68. Вес 34 кг — монтаж без грузоподъёмной техники, но вдвоём. Штатная длина кабеля — 8 м: хватает, чтобы вывести питание из приямка на щит без промежуточной муфты.

Для какой среды рассчитан

Расчётные условия по среде: температура до 40 °C, pH в диапазоне 4-10 и плотность до 1 200 кг/м³. Плотность выше воды означает, что двигатель нагружен сильнее: на среде 1 200 кг/м³ потребляемая мощность выше примерно в 1,20 раза, чем на чистой воде в той же точке.
