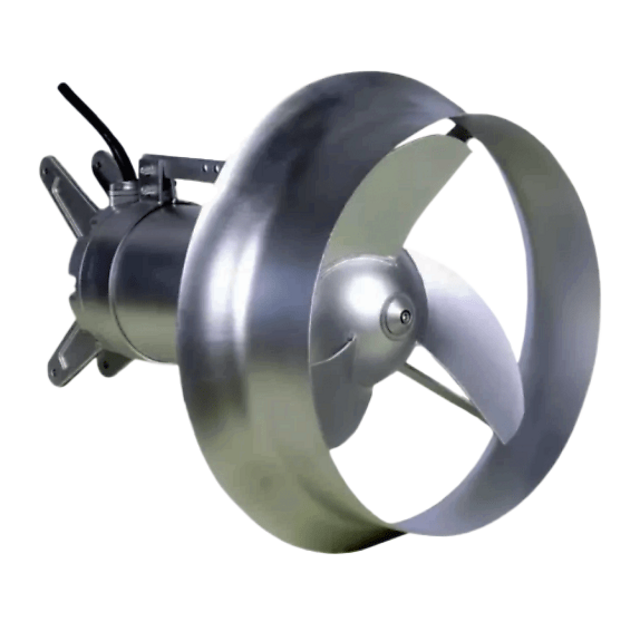

Погружные мешалки

Погружные мешалки работают там, где среду нужно удерживать во взвешенном состоянии, а не перекачивать за пределы резервуара. Это резервуары-усреднители на очистных сооружениях, аэротенки и биореакторы, накопительные ёмкости с активным илом, приёмные камеры перед насосными станциями. Задача мешалки — создать направленный поток, который не даёт твёрдой фазе оседать на дно и стенки, выравнивает концентрацию взвешенных веществ по объёму и предотвращает расслоение среды.

Где применяется оборудование

Типичные точки установки: усреднители расхода и концентрации сточных вод, аэротенки с рециркуляцией активного ила, резервуары накопления осадка перед обезвоживанием, ёмкости приготовления реагентов, приёмные камеры канализационных насосных станций. Во всех этих случаях без принудительного перемешивания твёрдая фаза оседает, объём резервуара используется не полностью, а насосы на выходе получают неравномерную по составу среду.

Как выбирать мешалку под задачу

Подбор ведут не по объёму резервуара напрямую, а по совокупности параметров:

• геометрия резервуара — форма, глубина, наличие внутренних перегородок и трубопроводов, которые создают застойные зоны;
• характеристики среды — плотность, вязкость, содержание твёрдой фазы, склонность к волокнистым включениям;
• требуемая интенсивность течения — скорость потока у дна, необходимая для предотвращения осадка, зависит от типа осадка и его сцепления с поверхностью;
• угол и высота монтажа — направление потока мешалки должно охватывать проблемные зоны резервуара, а не просто «взбалтывать» центр;
• режим работы — постоянный или циклический пуск, что влияет на выбор мощности двигателя и ресурс уплотнения.

Мощность двигателей в модельном ряду раздела — от 0,37 до 10 кВт, что покрывает диапазон от небольших накопительных ёмкостей до крупных резервуаров очистных сооружений. Чем больше резервуар и выше плотность среды, тем выше требуемая мощность и диаметр лопастей мешалки.

Типичные ошибки при подборе

Наиболее частая ошибка — расчёт мощности «на глаз» по объёму резервуара без учёта геометрии и расположения застойных зон: мешалка перемешивает центральную часть, а осадок продолжает копиться у стенок и углов. Вторая ошибка — игнорирование абразивности и вязкости среды при выборе модели, из-за чего фактическая зона охвата потока оказывается меньше расчётной. Третья — установка мешалки без учёта возможности обслуживания: если конструкция резервуара не позволяет поднять мешалку на поверхность без осушения, любой ремонт превращается в остановку всего технологического процесса.

Чем отличаются серии раздела

В разделе представлены четыре серии, различающиеся по назначению и диапазону мощности:

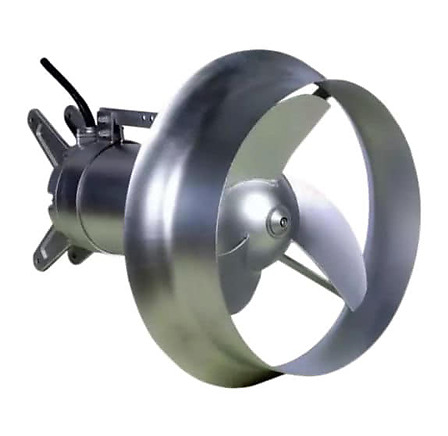

• QJB — базовая серия погружных мешалок, диапазон мощности 0,37–10 кВт, самая широкая линейка по числу моделей в разделе;

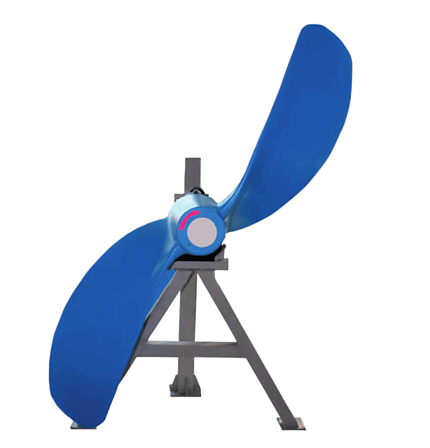

• QDT — серия мешалок с диапазоном мощности 1,5–7,5 кВт, ориентирована на средние и крупные резервуары;

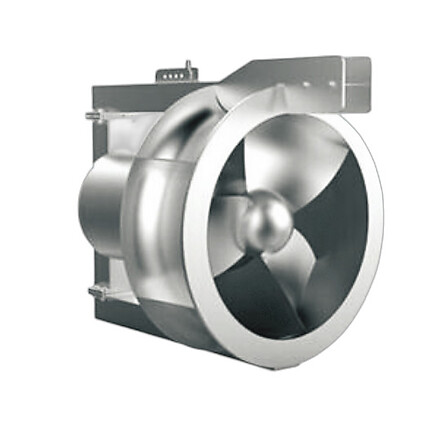

• QJB-W — модификация с диапазоном мощности 1,5–10 кВт;
• LBM — компактная серия для менее мощных задач, диапазон мощности 0,48–0,75 кВт.

Различия между сериями в первую очередь по диапазону мощности — от компактной LBM для небольших ёмкостей до QDT и верхней границы QJB/QJB-W для крупных резервуаров очистных сооружений. По материалам корпуса, лопастей и вала, а также по классу влагозащиты производитель предоставляет данные на конкретная модель — уточняйте их у менеджера при подборе под конкретную среду.

Наличие на складе

Часть моделей серии QJB есть в наличии на складе — такие позиции можно отгрузить в транспортную компанию в день оплаты. По сериям QDT, QJB-W и LBM уточняйте актуальное наличие отдельно.
