Проточная часть
Рабочее колесо
С режущими лезвиями
Лезвия на колесе рубят включения прямо в потоке.
Режущие ножи
Режет включения до входа в колесо
Волокно, ветошь и влажные салфетки измельчаются на входе и не наматываются на рабочее колесо.

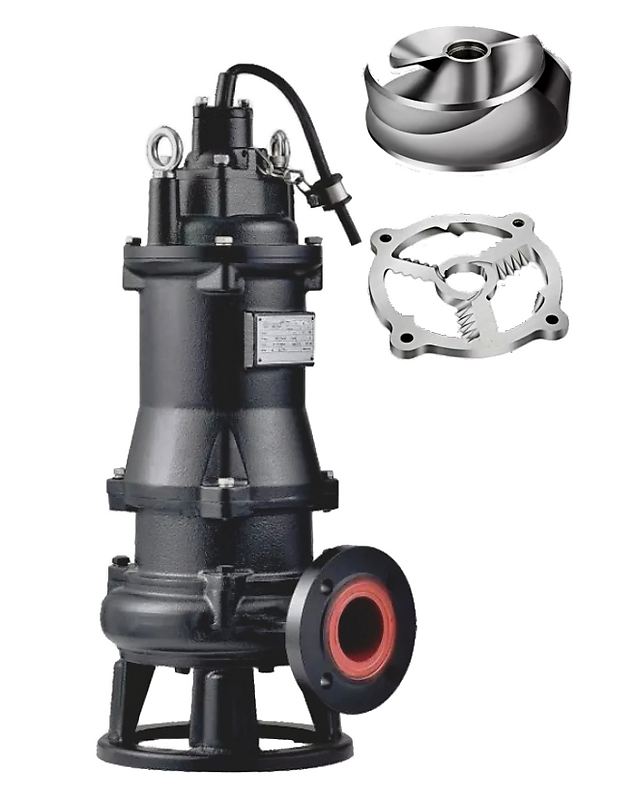

Tsunami 80TZ22.2
Перекачивание сточных вод с волокнистыми и хлопчатобумажными включениями, которые обычным насосом наматываются на рабочее колесо
- Макс. производительность
- 57 м³/ч
- Макс. напор
- 22 м
- Мощность
- 2,2 кВт
- Напорн. патрубок
- 80 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Перекачка сточных вод с мягкими и высокопрочными волокнами со скотобоен и биогазовых установок
- Отвод производственной, хозяйственной и ливневой канализации посёлков и фабрик
- Перекачка сточных вод больниц, гостиниц и торговых центров с высокой долей влажных салфеток и текстиля
- Сброс сточных вод очистных сооружений и животноводческих ферм
- Перекачка мутной воды и щёлочи со строительных площадок и шахт
- Перекачка стоков рыбных хозяйств и текстильных производств
- Напорная канализация с длинными трубопроводами малого диаметра
- Перекачка стоков на объектах с нерегулярным составом загрязнений
- Перекачка бытовых стоков с волокном, ветошью и влажными салфетками
Назначение и место в ряду
57 м³/ч
Крайняя точка характеристики, при минимальном противодавлении
Tsunami 80TZ22.2 — фекальный насос с режущими лезвиями серии TZ: производительность до 57 м³/ч, напор до 22 м и мощность 2,2 кВт. Среди 14 моделей серии TZ это одна из младших моделей: по соотношению производительности и напора он держится середины ряда. Соседи по ряду — 65TZ22.2 (та же мощность, производительность 48 м³/ч, напор 26 м) и 50TZ23.0 (3 кВт, производительность 48 м³/ч, напор 29 м). При равной мощности соседние модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Перекачка стоков на объектах с нерегулярным составом загрязнений — одна из типовых задач этой серии.
Как читать производительность и напор
Максимальная производительность 57 м³/ч и максимальный напор 22 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. График характеристики снят с каталога производителя: 20 м³/ч соответствуют напору 16 м, 43 м³/ч — 9 м. Скорость в напорной линии считается от диаметра патрубка: Ду80 и 57 м³/ч дают 3,1 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.
Исполнение и материалы
45 кг
Питание трёхфазное, 380 В, номинальный ток 5 А; класс нагревостойкости изоляции F. Вес 45 кг — монтаж без грузоподъёмной техники, но вдвоём. От серии модель наследует общие решения — чугунный корпус, глубина погружения до 10 м, встроенная защита двигателя.
Спиральное рабочее колесо с острыми лезвиями
Форма крыльчатки совмещает гидравлическую эффективность с режущей способностью — волокно измельчается на входе, не успевая намотаться на вал.
Три варианта присоединения к трубопроводу
Подвижная гибкая труба (R), жёсткая труба (Y) и автоматическое соединение (Z) с направляющей — разный монтаж под разные условия установки насоса.
Чугунный корпус, глубина погружения до 10 м
Литой чугунный корпус насоса и двигателя рассчитан на длительную работу в погружённом состоянии при температуре стоков до 40 °C.
14 моделей на 2-полюсном двигателе
Все модели серии построены на 2-полюсном электродвигателе (около 2900 об/мин) — высокая скорость нужна именно для устойчивой работы режущего механизма.
Встроенная защита двигателя
Тепловая защита встроена в электродвигатель и отключает насос до перегрева при перегрузке или заклинивании измельчителя.
Вопросы о Tsunami 80TZ22.2
57 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
