Tsunami 65TZ22.2

Назначение модели

Tsunami 65TZ22.2 — фекальный насос с режущими лезвиями. По характеристикам каталога: производительность до 48 м³/ч, напор до 26 м и мощность 2,2 кВт. В ряду из 14 моделей модель занимает нижнюю часть по мощности, и по соотношению производительности и напора он ближе к напорному краю ряда. Соседи по ряду — 50TZ22.2 (та же мощность, производительность 42 м³/ч) и 80TZ22.2 (та же мощность, производительность 57 м³/ч, напор 22 м). Одинаковые киловатты у соседей по ряду ничего не решают: смотреть надо на производительность и напор в расчётной точке. Типовая задача для серии — напорная канализация с длинными трубопроводами малого диаметра.

Рабочая точка

Числа 48 м³/ч и 26 м — крайние точки характеристики, а не режим работы: максимальная производительность достигается при минимальном противодавлении, максимальный напор — при почти закрытой задвижке. Рабочая точка лежит между ними, там, где кривая насоса пересекает характеристику трубопровода. Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 37 м³/ч это 23,5 м, при 45 м³/ч уже 21,5 м. Напорный патрубок Ду65 при производительности 48 м³/ч даёт скорость потока 4 м/с: для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.

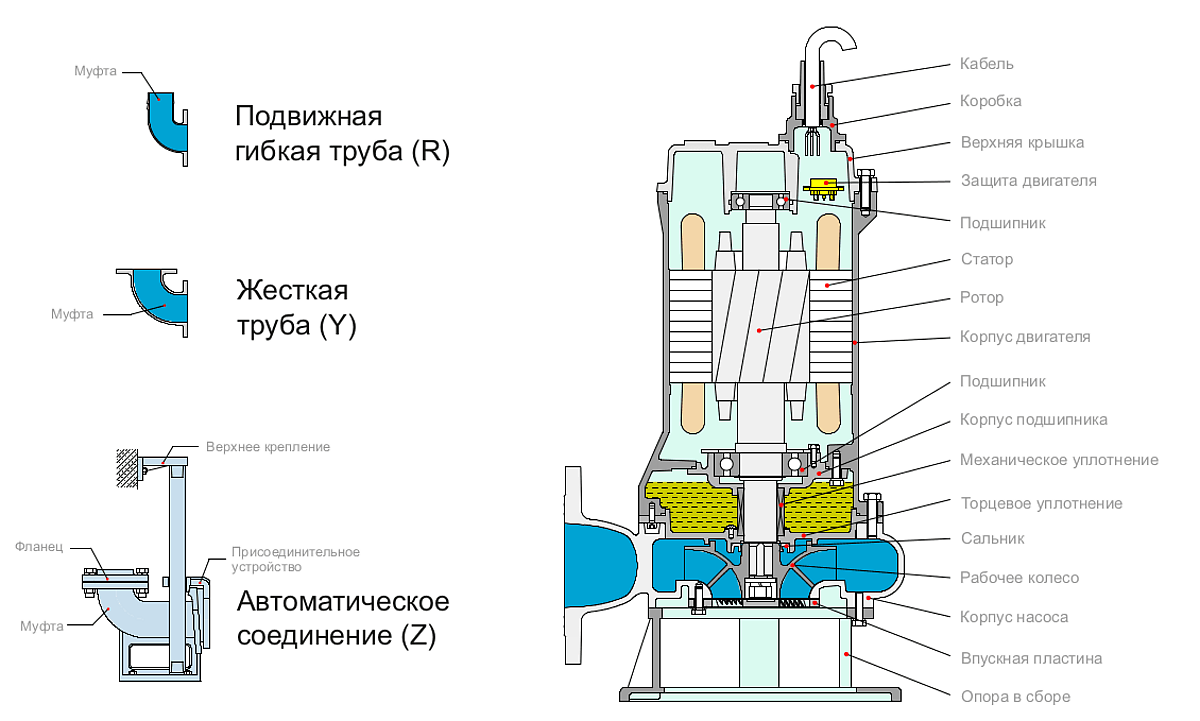

Как устроена эта модель

Питание трёхфазное, 380 В, номинальный ток 5 А; класс нагревостойкости изоляции F. Вес 42 кг — монтаж без грузоподъёмной техники, но вдвоём. Конструктивные решения серии распространяются и на эту модель: три варианта присоединения к трубопроводу, чугунный корпус, глубина погружения до 10 м.
