Проточная часть
Рабочее колесо
Вихревое
Колесо утоплено в корпусе и закручивает поток: твёрдые частицы проходят мимо лопастей.
Tsunami 65TU23.0
Перекачка сточных вод с крупными и волокнистыми включениями без прямого контакта частиц с рабочим колесом
- Макс. производительность
- 40 м³/ч
- Макс. напор
- 20 м
- Мощность
- 3 кВт
- Напорн. патрубок
- 65 мм
- Есть на складе — отгрузим сегодня Заказ, оплаченный до конца рабочего дня, уходит в транспортную компанию в тот же день.
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Аварийная откачка стоков на строительных площадках и небольших шахтах
- Канализация торговых и бизнес-центров, гостиниц, школ и больниц
- Перекачка стоков очистных сооружений и животноводческих ферм
- Отвод стоков мясного и рыбного производства
- Ливневая канализация небольших посёлков, зданий и производственных цехов
- Перекачка чистой воды в сельском хозяйстве и аквакультуре
- Работа в приёмных резервуарах насосных станций водоотведения
- Откачка септиков и накопительных ёмкостей
Что это за модель
40 м³/ч
Крайняя точка характеристики, при минимальном противодавлении
20 м
Достигается при производительности, близкой к нулю
Tsunami 65TU23.0 — канализационный насос с вихревым колесом Vortex на производительность до 40 м³/ч и напор до 20 м, мощность двигателя — 3 кВт. Место в ряду — средняя треть по мощности из 17 моделей; по соотношению производительности и напора он держится середины ряда. Соседи по ряду — 65TU22.2 (2,2 кВт, производительность 35 м³/ч, напор 16 м) и 80TU24.0 (4 кВт, производительность 65 м³/ч, напор 21 м). Разница между соседями невелика, и переплата за лишние киловатты окупается только реальным ростом рабочей точки. Характерное применение серии TU: ливневая канализация небольших посёлков, зданий и производственных цехов.
Производительность, напор и рабочая точка
Максимальные 40 м³/ч и 20 м не совпадают в одной точке: подбирайте по пересечению кривой насоса с характеристикой трубопровода.
В характеристиках указаны границы поля работы: 40 м³/ч насос даёт, когда напор близок к нулю, а 20 м — когда производительность близка к нулю. Всё, что нужно на объекте, лежит внутри этого поля и определяется сопротивлением трубопровода. Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 14 м³/ч это 16,8 м, при 30 м³/ч уже 13,6 м. Напорный патрубок Ду65 при производительности 40 м³/ч даёт скорость потока 3,3 м/с: рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.
Конструктивные особенности
48 кг
Питание трёхфазное, 380 В, номинальный ток 6,5 А; класс нагревостойкости изоляции F. Вес 48 кг — монтаж без грузоподъёмной техники, но вдвоём. Марка кабеля — 4G1.0. Конструктивные решения серии распространяются и на эту модель: вихревое рабочее колесо Vortex, два конструктивных исполнения.

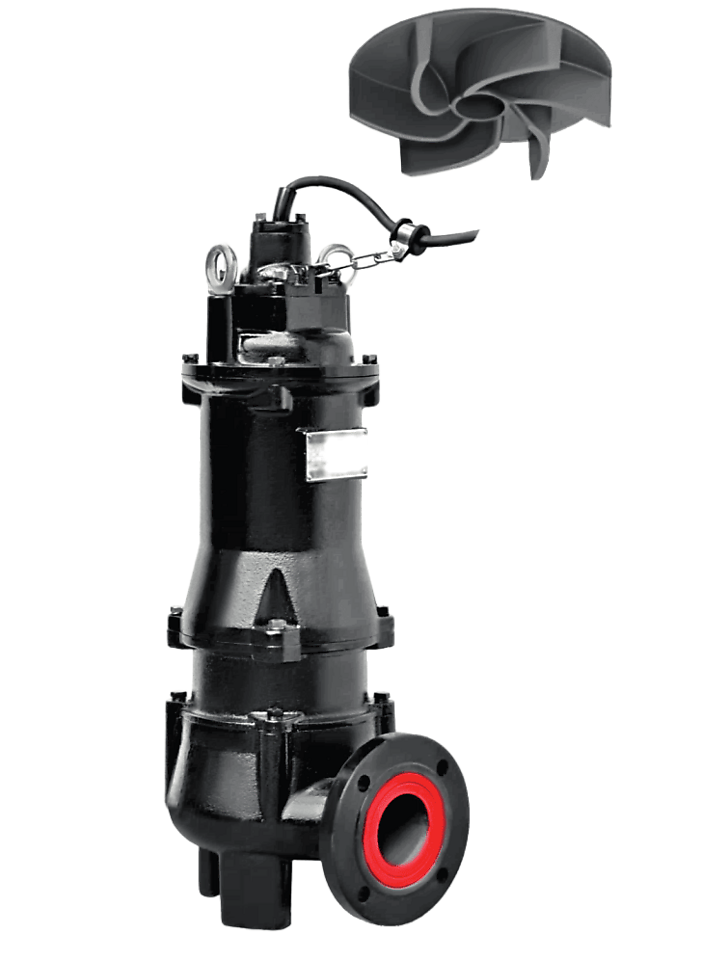

Вихревое рабочее колесо Vortex
Колесо создаёт вихревой поток на входе в корпус, и жидкость перекачивается за счёт закрутки, а не прямого прохождения через лопасти — твёрдые и длинноволокнистые частицы проходят насос, не наматываясь на кромки и не забивая проточную часть.
Два конструктивных исполнения
Лёгкие модели линейки 50TU2.x выполнены из нержавеющей стали и рассчитаны на мощность до 1,5 кВт, тяжёлые чугунные модели — до 11 кВт и 190 м³/ч: материал и мощность подбираются под задачу в рамках одной серии.
9 из 17 моделей в наличии на складе
Больше половины серии доступно без ожидания заказа с завода.

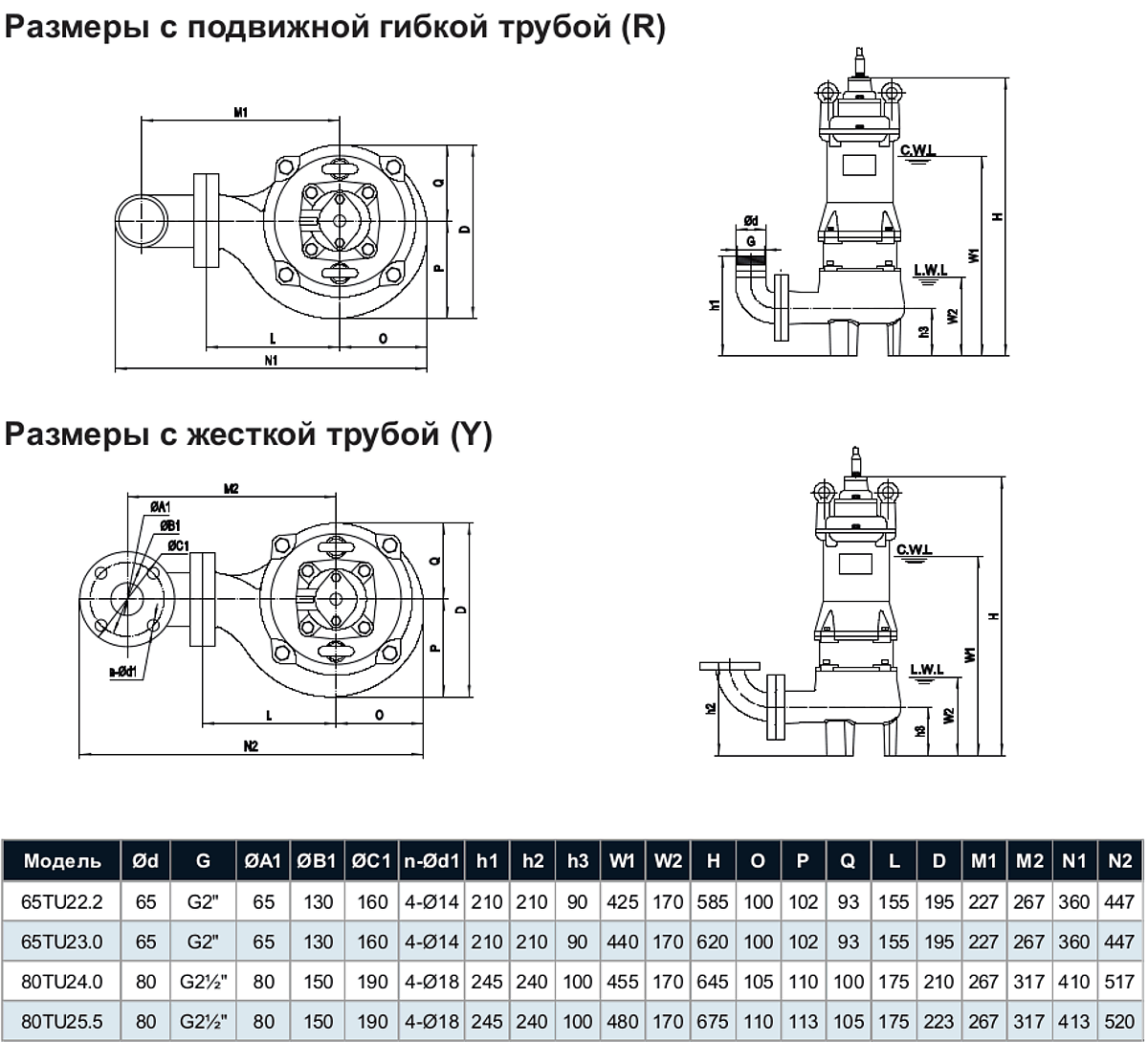

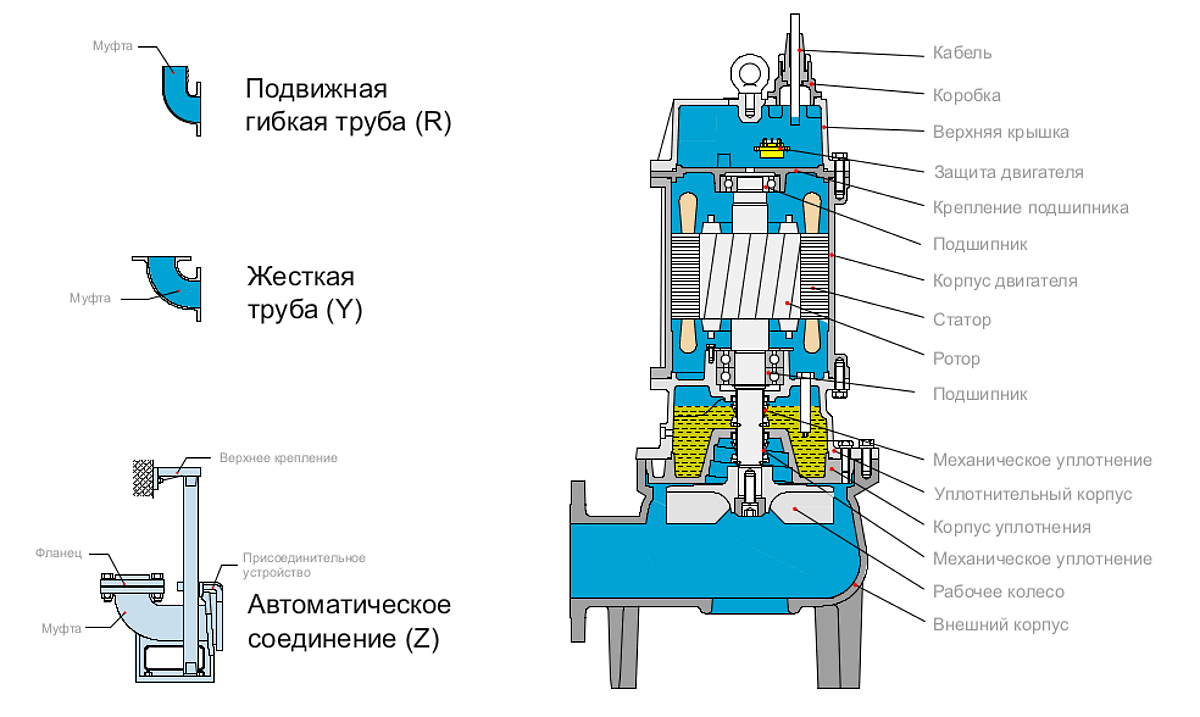

Три варианта присоединения к трубопроводу
Подвижная гибкая труба (R), жёсткая труба (Y) или автоматическое соединение (Z) с направляющими — последнее позволяет обслуживать насос без спуска персонала в резервуар.
Вопросы о Tsunami 65TU23.0
40 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
