Проточная часть
Рабочее колесо
С режущим механизмом на входе
Волокно и тряпки измельчаются до попадания в проточную часть.
Измельчитель
Режет включения до входа в колесо
Волокно, ветошь и влажные салфетки измельчаются на входе и не наматываются на рабочее колесо.

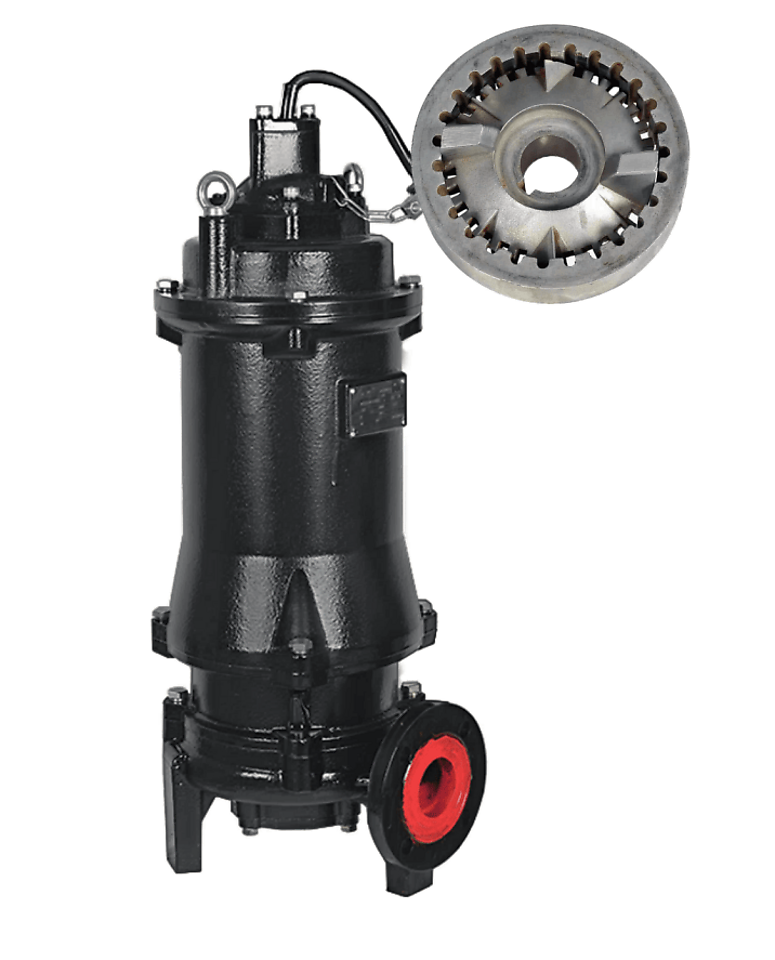

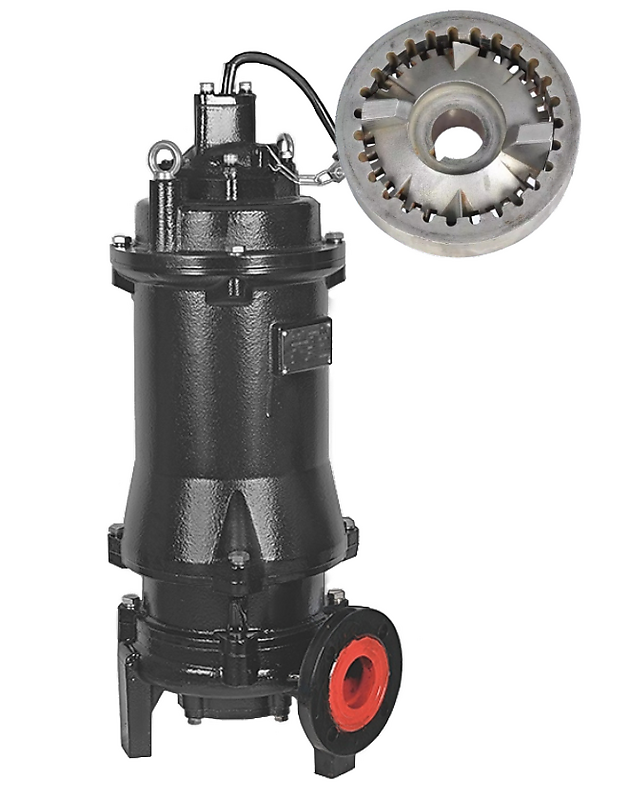

Tsunami 40TG2.75
Перекачка сточных вод и жидких отходов с волокнистыми и текстильными включениями, требующими измельчения
- Макс. производительность
- 12 м³/ч
- Макс. напор
- 15 м
- Мощность
- 0,75 кВт
- Напорн. патрубок
- 40 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Отвод сточных вод под высоким давлением в небольших локальных канализационных системах
- Перекачка стоков и отходов мясного и рыбного производства
- Сбор и перекачка производственных сточных вод на фабриках и заводах
- Откачка стоков из резервуаров больниц, гостиниц и торговых центров
- Отведение сточных вод животноводческих ферм
- Перекачка навозных стоков на животноводческих фермах
- Работа в приёмных резервуарах очистных сооружений
- Перекачка стоков предприятий пищевой промышленности
Назначение и место в ряду
12 м³/ч
Крайняя точка характеристики, при минимальном противодавлении
15 м
Достигается при производительности, близкой к нулю
Tsunami 40TG2.75 — фекальный насос с крыльчаткой Vortex и измельчителем серии TG: производительность до 12 м³/ч, напор до 15 м и мощность 0,75 кВт. Среди 8 моделей серии TG это одна из младших моделей: по соотношению производительности и напора он держится середины ряда. Ближайшая модель в ряду — 40TG2.75S (та же мощность). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Откачка стоков из резервуаров больниц, гостиниц и торговых центров — одна из типовых задач этой серии.
Как читать производительность и напор
Максимальная производительность 12 м³/ч и максимальный напор 15 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. График характеристики для модели в каталоге производителя не приведён — подбор ведётся расчётом: требуемый расход, геометрическая высота подъёма и потери на трение. Напорный патрубок Ду40 при производительности 12 м³/ч даёт скорость потока 2,7 м/с: рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.
Исполнение и материалы
Питание трёхфазное, 380 В, номинальный ток 2 А; класс нагревостойкости изоляции F. При массе 25 кг модель переносит один человек. Конструктивные решения серии распространяются и на эту модель: чугунный корпус насоса и двигателя, три варианта монтажа.

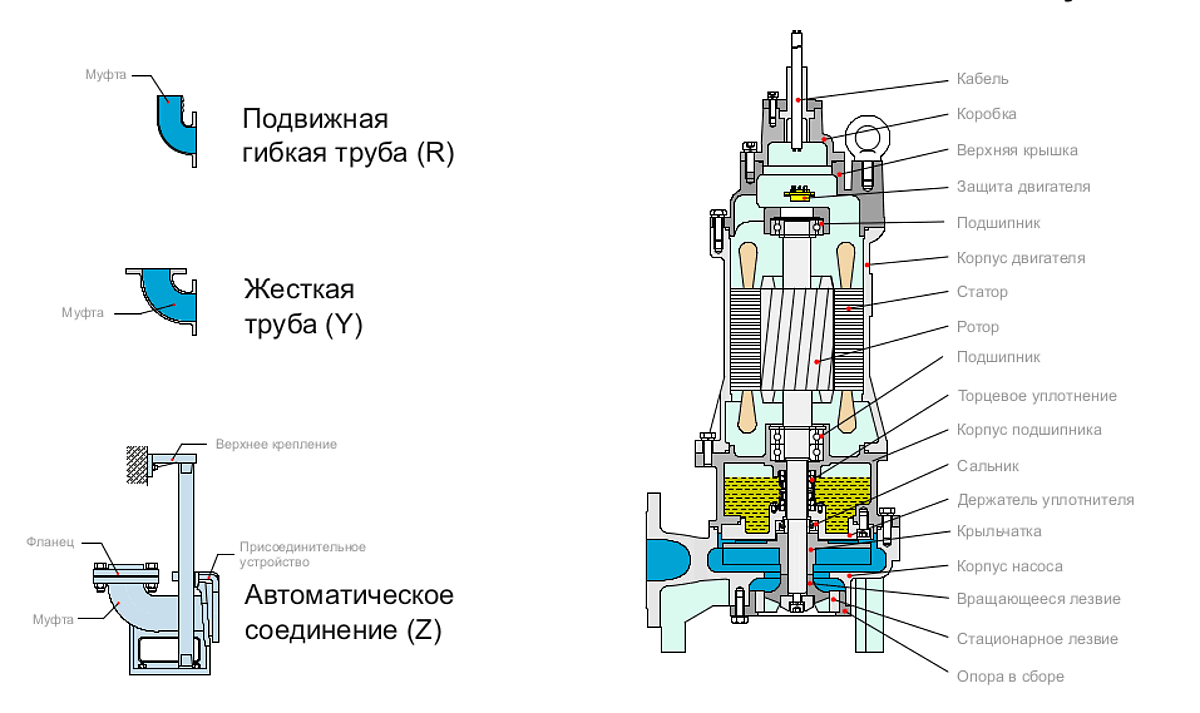

Режущий механизм перед крыльчаткой
На всасывающем патрубке установлены стационарное и вращающееся лезвия — поток волокнистых частиц разрезается на мелкие кусочки ещё до входа в рабочее колесо, поэтому напорный трубопровод не забивается.
Вихревая крыльчатка Vortex
Крыльчатка Vortex не контактирует напрямую со средой — жидкость закручивается в вихрь корпусом насоса, что снижает риск наматывания измельчённых волокон на лопасти и держит подачу стабильной.
Чугунный корпус насоса и двигателя
Корпус насоса и электродвигателя выполнен из чугуна — это даёт механическую прочность и длительный срок службы при постоянной работе на агрессивных и волокнистых стоках.

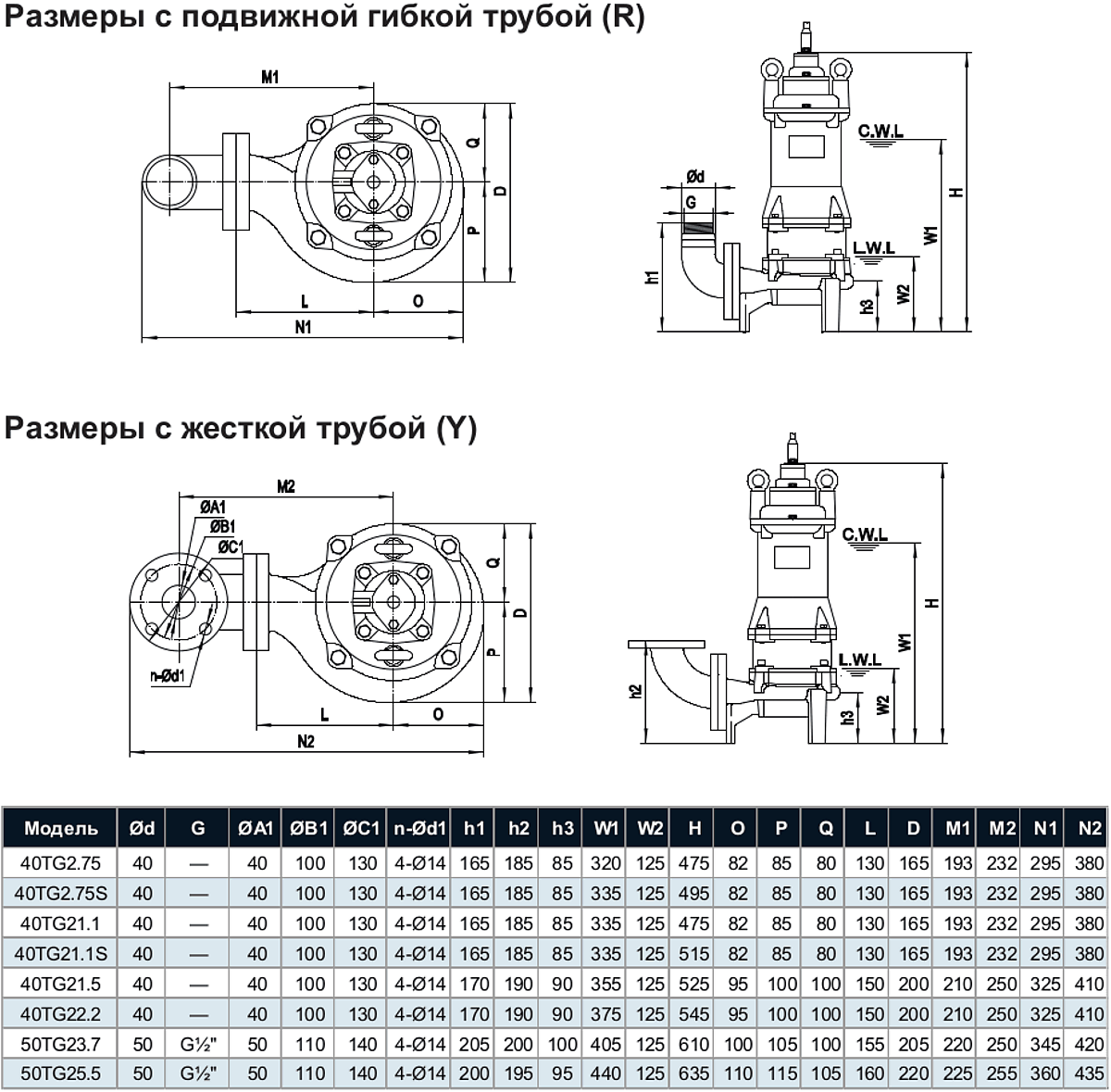

Три варианта монтажа
Насос комплектуется под задачу объекта: с подвижной гибкой трубой (R), с жёсткой трубой (Y) или с автоматическим соединением (Z) для быстрого подъёма насоса из шахты без слива резервуара.
Напор до 42 м
При подаче от 12 до 25 м³/ч серия обеспечивает напор до 42 м — этого достаточно, чтобы перекачивать измельчённые стоки на увеличенную высоту без промежуточной станции подкачки.
Вопросы о Tsunami 40TG2.75
12 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
Близкие по параметрам модели
Другие серии с похожей рабочей точкой — на случай, если нужна альтернатива по цене, исполнению или сроку поставки.
Другие модели этой серии
Tsunami 40TG2.75S
- Подача до
- 12 м³/ч
- Напор до
- 15 м
- Мощность
- 0,75 кВт
Перекачка сточных вод и жидких отходов с волокнистыми и текстильными включениями, требующими измельчения
С режущим механизмом на входе
- Патрубок
- 40 мм
- Патрубок
- 1,5 ″
- Напряжение
- 220 В
- Ток
- 5,2 А
Tsunami 40TG21.1
- Подача до
- 13 м³/ч
- Напор до
- 17 м
- Мощность
- 1,1 кВт
Перекачка сточных вод и жидких отходов с волокнистыми и текстильными включениями, требующими измельчения
С режущим механизмом на входе
- Патрубок
- 40 мм
- Патрубок
- 1,5 ″
- Напряжение
- 380 В
- Ток
- 2,8 А
Tsunami 40TG21.1S
- Подача до
- 13 м³/ч
- Напор до
- 17 м
- Мощность
- 1,1 кВт
Перекачка сточных вод и жидких отходов с волокнистыми и текстильными включениями, требующими измельчения
С режущим механизмом на входе
- Патрубок
- 40 мм
- Патрубок
- 1,5 ″
- Напряжение
- 220 В
- Ток
- 7,2 А
Tsunami 40TG21.5
- Подача до
- 18 м³/ч
- Напор до
- 18 м
- Мощность
- 1,5 кВт
Перекачка сточных вод и жидких отходов с волокнистыми и текстильными включениями, требующими измельчения
С режущим механизмом на входе
- Патрубок
- 40 мм
- Патрубок
- 1,5 ″
- Напряжение
- 380 В
- Ток
- 3,2 А
