Tsunami GSM

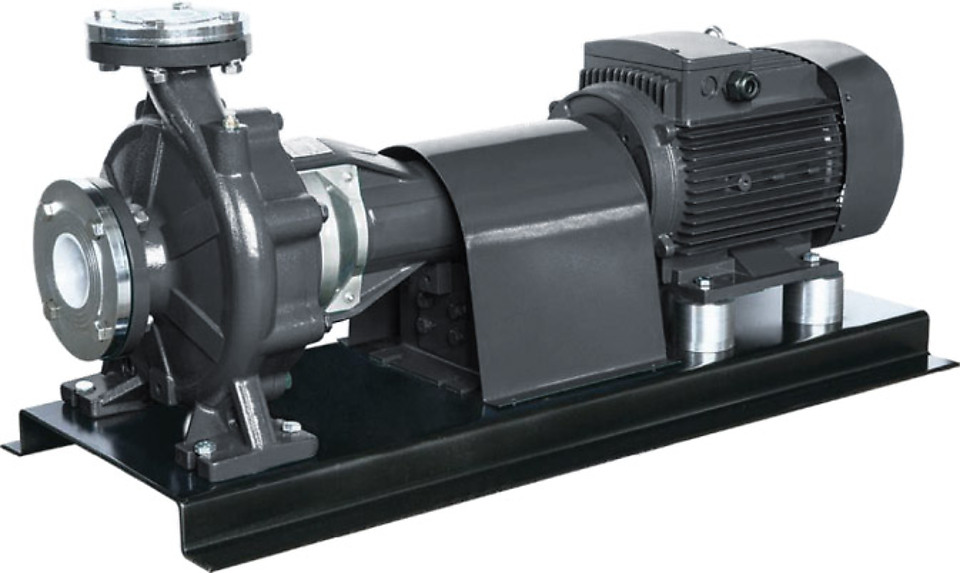

Tsunami GSM — модельный ряд консольных центробежных насосов сухой установки для перекачивания воды в системах водоснабжения и технологических линиях. 217 моделей закрывают диапазон производительности от 18 до 1500 м³/ч и напора от 5,9 до 164 м.
- Повышение давления в стояках водоснабжения многоквартирных домов и бизнес-центров
- Циркуляция теплоносителя в котельных и индивидуальных тепловых пунктах
- Подпитка технологических и охлаждающих контуров на производственных линиях
- Подача воды на полив в системах ирригации
- Перекачка воды между резервуарами хранения и распределительными сетями
- Работа в составе насосных станций водоснабжения промышленных объектов
- Макс. производительность
- 18–1 500 м³/ч
- Макс. напор
- 5,9–164 м
- Мощность
- 1,1–315 кВт
Проточная часть
Рабочее колесо
Закрытое консольное
Колесо закреплено консольно на валу в улиточном корпусе. Второе число в обозначении модели — его номинальный диаметр, а буква A, B или C — разная обточка колеса в одном и том же корпусе.
Что означает обозначение
Разбор на примере модели серии. В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Наведите курсор на часть обозначения или на её описание: связанная пара подсветится.
-/
- GSMСерияКонструкция, материалы и тип рабочего колеса
- 65Диаметр напорного патрубка65 мм — совпадает с характеристикой
- 160Номинальный диаметр рабочего колеса160 мм по типоряду
- CОбточка рабочего колесаВариант диаметра колеса внутри типоразмера
- 4Число полюсов4 полюса — 1450 об/мин
Характеристики серии
Показано 20 из 217 кривых. Отметьте нужные модели значком графика в таблице ниже.
Серия GSM
Таблица значений
| Производительность, м³/ч | GSM65-160C/4 | GSM32-160C* | GSM65-160B/4 | GSM65-200C/4 | GSM80-160B/4 | GSM100-160C/4 | GSM32-160B* | GSM50-125C | GSM65-160A/4 | GSM65-200B/4 | GSM80-160A/4 | GSM100-160B/4 | GSM32-160A* | GSM32-200B* | GSM40-160B | GSM50-125B | GSM65-200A/4 | GSM65-250C/4 | GSM80-200B/4 | GSM100-160A/4 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | |
| 0 | 8 | — | 25 | — | 9 | — | 10 | — | 7,5 | — | 5,9 | — | 31 | — | 17 | — | 10 | — | 12 | — | 9 | — | 8,2 | — | 35 | — | 44 | — | 32 | — | 20 | — | 14 | — | 15 | — | 12 | — | 12 | — |
| 20 | 7,7 | — | — | — | 8,7 | — | 9,8 | — | 7,4 | — | 5,9 | — | 20 | 59 | 17 | — | 10 | — | 12 | — | 8,9 | — | 8,2 | — | 24 | 60 | 30 | — | 29 | — | 20 | — | 14 | — | 15 | — | 12 | — | 12 | — |
| 39 | 6,7 | — | — | — | 7,8 | 64 | 8,6 | — | 7,1 | 64 | 5,8 | — | — | — | 15 | — | 9,3 | — | 12 | — | 8,5 | 65 | 8,1 | — | — | — | — | — | 19 | — | 18 | 72 | 13 | — | 13 | — | 11 | — | 11 | — |
| 59 | 4,9 | — | — | — | 6,1 | 68 | 6,5 | — | 6,4 | 71 | 5,6 | — | — | — | 11 | — | 7,9 | — | 9,5 | 71 | 7,9 | 75 | 7,8 | — | — | — | — | — | — | — | 15 | 74 | 11 | 69 | 10 | — | 10 | — | 11 | — |
| 79 | — | — | — | — | — | — | — | — | 5,1 | — | 5,2 | — | — | — | — | — | 5,7 | — | — | — | 7 | 77 | 7,4 | — | — | — | — | — | — | — | — | — | 8,4 | 73 | — | — | 8,6 | — | 11 | 71 |
| 98 | — | — | — | — | — | — | — | — | — | — | 4,6 | — | — | — | — | — | — | — | — | — | 5,7 | 76 | 6,9 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 10 | 72 |
| 118 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 6,1 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 9,4 | 72 |
| 138 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 5,2 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 8,5 | — |
Для чего создана серия
217
Гидравлика и материалы внутри серии общие — подбор сводится к рабочей точке
Tsunami GSM — модельный ряд консольных центробежных насосов сухой установки. Насос стоит вне перекачиваемой среды, приводится отдельным электродвигателем и рассчитан на постоянную работу в стационарной системе, а не на разовую откачку. Это отличает серию от погружных насосов: обслуживание и замена узлов не требуют опорожнения приёмной ёмкости.
Диапазон серии — 217 моделей с подачей от 18 до 1500 м³/ч, напором от 5,9 до 164 м и мощностью привода от 1,1 до 315 кВт. Такой разброс означает, что под маркой Tsunami GSM выпускаются и компактные насосы для локального узла водоснабжения, и крупные машины для станций подпитки промышленных объектов — при одной и той же одноступенчатой центробежной схеме.
Если рабочая точка объекта укладывается в этот диапазон, дальше остаётся сузить выбор до конкретной модели по маркировке — этому посвящён последний раздел.
Где применяется
5,9–164 м
Работа на краю характеристики сокращает ресурс — берите с запасом
- Повышение давления в стояках водоснабжения многоквартирных домов и бизнес-центров
- Циркуляция теплоносителя в котельных и индивидуальных тепловых пунктах
- Подпитка технологических и охлаждающих контуров на производственных линиях
- Подача воды на полив в системах ирригации
- Перекачка воды между резервуарами хранения и распределительными сетями
- Работа в составе насосных станций водоснабжения промышленных объектов
Раздел «Центробежные насосы» объединяет консольные и моноблочные насосы сухой установки для водоснабжения и технологических линий — GSM укладывается в этот профиль. Частота вращения по данным серии — от 1450 до 2900 об/мин, типично для насосов прямого действия на воде: такие обороты дают компактную машину без мультипликатора или редуктора.
Диаметр патрубков в серии — от 50 до 300 мм на входе и от 32 до 250 мм на выходе, то есть линейка перекрывает и трубопроводы внутренних систем здания, и магистрали крупных насосных станций.
Устройство и особенности конструкции
18–1 500 м³/ч
По построению маркировки моделей (например, GSM100-160A) серия относится к консольным насосам с горизонтальным разъёмным или моноблочным исполнением: рабочее колесо закреплено консольно на валу, корпус с улиткой имеет отдельные входной и выходной патрубки разного диаметра, а привод — стандартный трёхфазный электродвигатель на 380 В.
Электродвигатели серии выполнены с изоляцией обмоток класса нагревостойкости F — стандартный запас по тепловой нагрузке для промышленных асинхронных двигателей такого класса. Частота вращения (1450 или 2900 об/мин) соответствует четырёх- и двухполюсным двигателям, включённым напрямую в сеть без частотного преобразователя.
Масса насосов серии — от 45 до 410 кг в зависимости от модели: диапазон подтверждает, что в линейку входят и настольные моноблочные насосы, и агрегаты, требующие отдельного фундамента при монтаже.
Как подобрать модель
Отправная точка подбора — рабочая точка объекта: требуемая производительность в м³/ч и напор в м при этой производительности. Их сравнивают с диапазоном серии (18–1500 м³/ч, 5,9–164 м); если точка попадает в диапазон, дальше нужно найти модель, у которого напорная характеристика проходит через эту точку с запасом.
Маркировка модели построена по принципу EN 733 (DIN 24255): первое число в обозначении — диаметр напорного патрубка в мм, второе — номинальный диаметр рабочего колеса в мм. Например, в GSM100-160 первая цифра указывает на присоединительный диаметр, вторая — на модель рабочего колеса, определяющий напор. Буквенный индекс после цифр (A, B, C) обычно соответствует разной обточке рабочего колеса в одном корпусе — то есть нескольким напорным характеристикам без смены станины.
Индекс «/4» в конце обозначения указывает на четырёхполюсный электродвигатель (около 1450 об/мин) — такое исполнение даёт меньшую производительность и напор при том же модели проточной части по сравнению с двухполюсным (около 2900 об/мин) без индекса. При подборе стоит свериться и с диаметром патрубков (50–300 мм на входе, 32–250 мм на выходе по серии) — они должны совпадать с трубопроводом на объекте.
Вопросы о серии GSM
Это модельная маркировка по принципу стандарта EN 733 (DIN 24255) для консольных насосов: первое число — диаметр напорного патрубка в мм, второе — номинальный диаметр рабочего колеса в мм. По этим двум цифрам можно предварительно сориентироваться в классе насоса ещё до просмотра полной таблицы характеристик.
