Серия · Центробежные насосы
Tsunami GF
Консольный моноблочный центробежный насос сухой установки для перекачки чистой холодной и горячей технической воды и близких по свойствам жидкостей в промышленных и коммунальных системах.
- Циркуляция теплоносителя в системах отопления и вентиляции промышленных и общественных зданий
- Оборотное водоснабжение и охлаждение технологического оборудования в металлургии, химической и текстильной промышленности
- Перекачка технической воды в системах ЖКХ и промышленного водоснабжения
- Создание давления в линиях пожаротушения технической водой
- Перекачка воды в целлюлозно-бумажном производстве
- Подача воды по протяжённым магистралям между площадками
- Макс. производительность
- 18–400 м³/ч
- Макс. напор
- 14,7–148 м
- Мощность
- 0,75–160 кВт
Проточная часть
Рабочее колесо
Закрытое чугунное
В базовом исполнении чугунное. У моделей с пометкой «*» в обозначении (ряды 32-200 и 32-250) колесо из нержавеющей стали — для сред с более высоким давлением.
Кривые характеристик
Что означает обозначение
Разбор на примере модели серии. В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Наведите курсор на часть обозначения или на её описание: связанная пара подсветится.
-
- GFСерияКонструкция, материалы и тип рабочего колеса
- 32Диаметр напорного патрубка32 мм
- 125Номинальный диаметр рабочего колеса125 мм по типоряду
- BОбточка рабочего колесаВариант диаметра колеса внутри типоразмера
- *Рабочее колесо из нержавеющей сталиВ базовом исполнении колесо чугунное
Характеристики серии

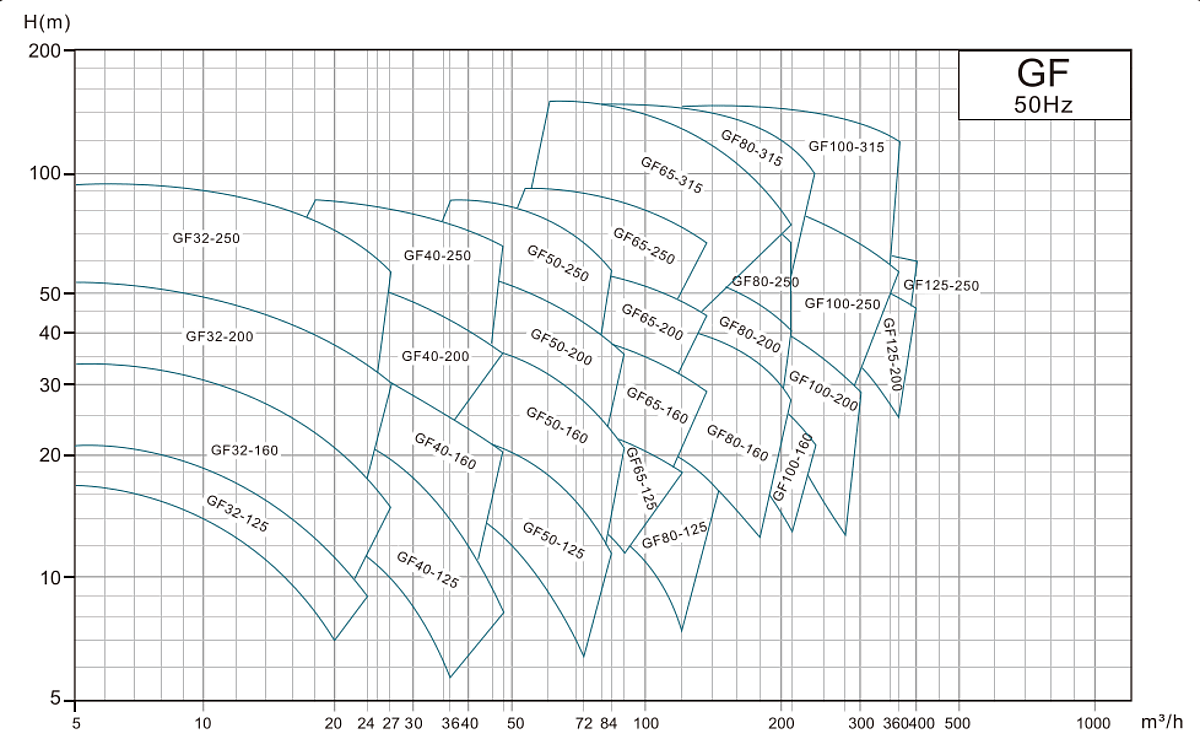

Показано 20 из 88 кривых. Отметьте нужные модели значком графика в таблице ниже.
Серия GF
Таблица значений
| Производительность, м³/ч | GF32-125B* | GFm32-125B* | GF32-125A* | GF40-125C | GFm32-125A* | GFm40-125C | GF32-160C* | GF40-125B | GFm32-160C* | GFm40-125B | GF32-160B* | GF40-125A | GF40-160C | GF50-125C | GFm32-160B* | GFm40-125A | GFm40-160C | GFm50-125C | GF32-160A* | GF32-200D* | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | Напор H, м | КПД, % | |
| 0 | 18 | — | 18 | — | 22 | — | 15 | — | 22 | — | 15 | — | 25 | — | 18 | — | 25 | — | 18 | — | 31 | — | 24 | — | 25 | — | 17 | — | 31 | — | 24 | — | 25 | — | 17 | — | 35 | — | 44 | — |
| 9,5 | 15 | — | 15 | — | 19 | 54 | 14 | — | 19 | 54 | 14 | — | 22 | — | 18 | — | 22 | — | 18 | — | 28 | — | 24 | — | 24 | — | 17 | — | 28 | — | 24 | — | 24 | — | 17 | — | 32 | — | 40 | — |
| 19 | — | — | — | — | 14 | 66 | 13 | — | 14 | 66 | 13 | — | — | — | 17 | 67 | — | — | 17 | 67 | 21 | 60 | 23 | 63 | 23 | — | 17 | — | 21 | 60 | 23 | 63 | 23 | — | 17 | — | 25 | 60 | 31 | — |
| 28 | — | — | — | — | — | — | 9,7 | — | — | — | 9,7 | — | — | — | 14 | 72 | — | — | 14 | 72 | — | — | 20 | 72 | 20 | — | 16 | — | — | — | 20 | 72 | 20 | — | 16 | — | — | — | — | — |
| 38 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 8,9 | 63 | — | — | 8,9 | 63 | — | — | 15 | 70 | 15 | — | 15 | — | — | — | 15 | 70 | 15 | — | 15 | — | — | — | — | — |
| 47 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 8,8 | — | 8,7 | — | 13 | — | — | — | 8,8 | — | 8,7 | — | 13 | — | — | — | — | — |
| 57 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 11 | — | — | — | — | — | — | — | 11 | — | — | — | — | — |
| 66 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 8,5 | — | — | — | — | — | — | — | 8,5 | — | — | — | — | — |
Для чего создана серия
104
Гидравлика и материалы внутри серии общие — подбор сводится к рабочей точке

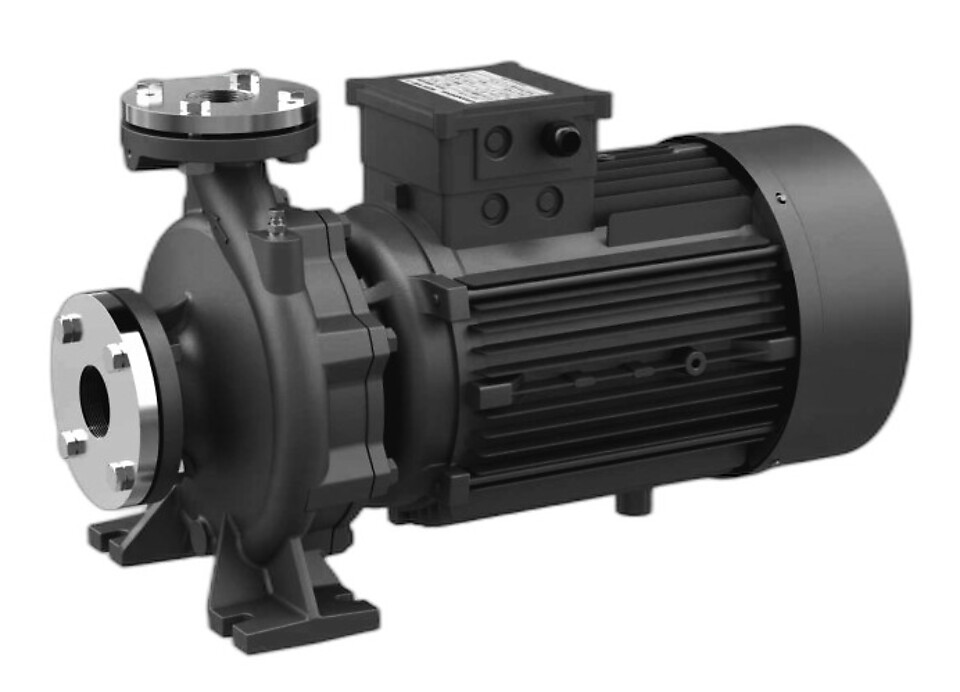

Tsunami GF — горизонтальный консольный центробежный насос сухой установки для перекачки чистой холодной и горячей технической воды и жидкостей, близких к ней по физическим и химическим свойствам. Проточная часть отлита по технологии точного литья, что снижает трение потока и повышает КПД по сравнению с грубым литьём. Насос ставится сухим монтажом в помещении — в отличие от погружных серий, двигатель не контактирует с перекачиваемой средой напрямую.
Серия рассчитана на производительность от 18 до 400 м³/ч и напор от 14,7 до 148 м при мощности двигателя от 0,75 до 160 кВт — этого диапазона хватает и на циркуляционный насос локальной системы отопления, и на насос технологической линии крупного предприятия. Важное ограничение: серия GF не предназначена для перекачивания питьевой воды и работы в централизованных системах водоснабжения — только для технической воды и близких к ней жидкостей.
Где применяется
14,7–148 м
Работа на краю характеристики сокращает ресурс — берите с запасом
- Циркуляция теплоносителя в системах отопления и вентиляции промышленных и общественных зданий
- Оборотное водоснабжение и охлаждение технологического оборудования в металлургии, химической и текстильной промышленности
- Циркуляция воды в системах кондиционирования и градирнях
- Перекачка технической воды в системах ЖКХ и промышленного водоснабжения
- Создание давления в линиях пожаротушения технической водой
- Перекачка воды в целлюлозно-бумажном производстве
Насос работает с чистыми, невязкими, неагрессивными жидкостями без твёрдых частиц и волокон, с pH от 4 до 9 и содержанием гликоля не более 50%. Абразивные включения — песок, ржавчина — производитель прямо запрещает: они ускоряют износ деталей и снижают расход и напор. По той же причине серия не годится для стоков и сред с механическими примесями — для них в линейке Tsunami есть серии с измельчителем или свободным проходом.
Устройство и особенности конструкции
18–400 м³/ч
Корпус насоса чугунный, рабочее колесо в базовом исполнении — тоже чугунное, а у моделей с пометкой «*» в обозначении (например, ряд 32-200 и 32-250) рабочее колесо выполнено из нержавеющей стали. Вал — из хромированной углеродистой стали, подшипники — производства NSK. Торцевое уплотнение вала собрано из карбида кремния, графита и EPDM в исполнении для горячей воды и держит герметичность при температуре перекачиваемой жидкости до 90°C и температуре окружающей среды до 40°C.
Двигатель типа YE3 с медной обмоткой имеет степень защиты IP55, класс нагревостойкости изоляции F. Насосы GF рассчитаны на трёхфазное питание 380 В и выпускаются с патрубками DN32–DN150, версия GFm работает от 230 В и ограничена патрубками DN32–DN50. Максимальное рабочее давление — 16 бар, насос изготовлен в соответствии с ГОСТ EN 809. Для двигателей мощностью от 5,5 кВт подшипники смазывают каждые 5000 часов работы, для менее мощных смазка не требуется. Срок службы насоса — не менее 10 лет при соблюдении условий эксплуатации.
Как подобрать модель
Насосы серии выпускаются в двух скоростных рядах: 2900 об/мин — для задач с относительно высоким напором и умеренной подачей, и 1450 об/мин (индекс /4 в обозначении) — там, где нужна большая подача при более скромном напоре. Рабочую точку по производительности и напору стоит выбирать не на самом краю характеристики насоса, а ближе к зоне максимального КПД: край кривой означает работу с повышенным шумом, вибрацией и риском кавитации при малейшем отклонении режима.
Реальный требуемый напор — это геометрический подъём плюс потери в трубопроводе (трение, повороты, арматура), плюс разумный запас, а не паспортное значение насоса «в лоб». При установке насоса выше уровня жидкости в источнике проверяйте минимальную высоту всасывания по формуле из руководства — она учитывает барометрическое давление, NPSH модели, потери на всасывающей линии и давление насыщенных паров жидкости. Диаметр патрубков (DN32–DN150 для GF, DN32–DN50 для GFm) подбирайте по диаметру трубопровода, а для сред с более высоким давлением — модели с рабочим колесом из нержавеющей стали (индекс «*»).
Вопросы о серии GF
Нет. Серия GF предназначена для технической воды и близких к ней по свойствам жидкостей — систем отопления, охлаждения и промышленного водоснабжения. Для централизованных систем питьевого водоснабжения насос не рассчитан.
