Tsunami GCO

Для чего создана серия

Tsunami GCO — консольные центробежные насосы сухой установки с рабочими деталями из нержавеющей стали SUS304. Серия рассчитана на перекачивание чистой воды и технологических жидкостей там, где важна стойкость к слабоагрессивным средам и соответствие пищевым требованиям, а не предельные параметры давления. Подача моделей серии — от 3 до 30 м³/ч, напор — от 6,5 до 15 м, мощность двигателей — от 0,25 до 3 кВт. Это средний-нижний диапазон для консольных насосов: серия закрывает задачи локального водоснабжения и небольших технологических контуров, где крупный чугунный насос избыточен, а погружной — неудобен в обслуживании.

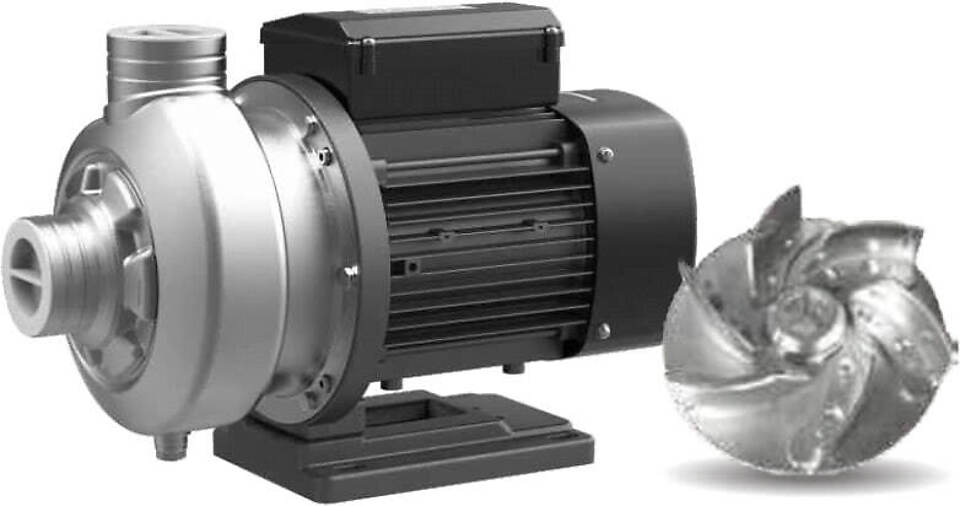

Открытое рабочее колесо конструкции GCO пропускает твёрдые частицы диаметром до 19 мм — насос не «садится» от случайного мусора в трубопроводе, что на практике снижает число внеплановых остановок на объектах без тонкой предварительной фильтрации.

Где применяется

• Водоснабжение частных домов, коттеджей и дачных участков от скважины или накопительной ёмкости
• Локальное повышение давления в бытовых и коммерческих системах водоснабжения
• Полив и орошение приусадебных участков, теплиц, садовых товариществ
• Перекачивание чистых жидкостей на пищевых производствах — контактные детали из SUS304 позволяют работать с растительной, мясной и рыбной продукцией
• Мойка и ополаскивание тары — бутылок, банок, стеклянной посуды
• Циркуляция в технологических контурах очистки и передача слабоагрессивных жидкостей

Диапазон производительности и напора у GCO рассчитан на объекты, где расход измеряется единицами и десятками кубометров в час: небольшие насосные станции, локальные контуры водоснабжения, участки пищевого производства с ограниченным объёмом перекачки. Для задач с более высокой подачей потребуется серия с бо́льшими моделями.

Три модели серии на момент публикации есть на складе — актуальный список уточняйте у менеджера.

Устройство и особенности конструкции

Насос — моноблочной консольной компоновки сухой установки: электродвигатель и гидравлическая часть смонтированы на общей раме, ротор двигателя одновременно служит валом насоса. Контактные с жидкостью детали выполнены из нержавеющей стали SUS304, что определяет применимость серии для пищевых и слабоагрессивных сред. Герметичность вала обеспечивает механическое торцевое уплотнение.

Корпус насоса — спиральная (улиточная) конструкция, обеспечивающая стабильную гидравлику на всём диапазоне рабочих точек. Присоединение — резьбовое или под шланговое соединение. Электропитание — однофазное или трёхфазное, напряжение 220–380 В; рабочий ток в зависимости от модели — от 0,7 до 6,3 А. Масса насосов серии — от 6,3 до 23,1 кг, что позволяет монтировать их без грузоподъёмного оборудования.

Производитель допускает горизонтальную, вертикальную, перевёрнутую и наклонную установку — под любую компоновку трубопровода на объекте. Единственное запрещённое положение — двигателем вниз: в этом случае конденсат и возможные протечки уплотнения попадают в электрическую часть.

Как подобрать модель

Подбор ведут по рабочей точке: требуемая производительность (м³/ч) и напор (м) должны укладываться в диапазон характеристик насоса, а не находиться на его границе — тогда КПД остаётся близким к максимальному, а двигатель не работает с перегрузкой. К расчётному напору сети добавляют потери на трение в трубопроводе, местные сопротивления (отводы, клапаны, фильтры) и геометрическую разницу высот между источником и точкой водоразбора.

Отдельно проверяют условия на всасывании: при заборе с глубины, по длинным трубам или при повышенной температуре жидкости рассчитывают минимальное давление на входе, чтобы избежать кавитации. Если насос будет работать в одной и той же точке постоянно — выбирают модель, для которого эта точка близка к максимуму КПД; если нагрузка переменная — ориентируются на диапазон, где КПД остаётся приемлемым при разной подаче.
