Tsunami GSA

Для чего создана серия

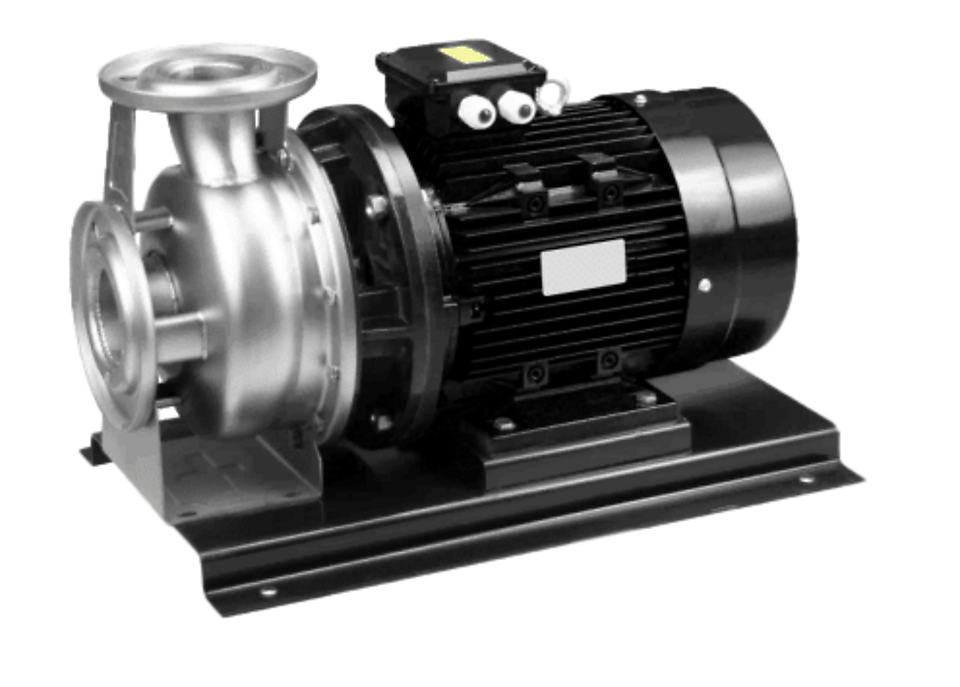

Tsunami GSA — горизонтальный одноступенчатый центробежный насос сухой установки: осевой вход, радиальный выход, корпус и рабочее колесо из нержавеющей стали SUS304. Двигатель закреплен на удлиненном валу и физически отделен от гидравлической части, поэтому его снимают для ремонта или замены подшипников без демонтажа корпуса насоса и без разрыва трубопровода.

Серия рассчитана на чистые маловязкие жидкости без твердых и волокнистых включений при температуре от -20°C до +120°C. Диапазон 47 моделей перекрывает производительность 22–240 м³/ч и напор 19–73 м при мощности двигателя 1,1–37 кВт — от бытового повышения давления до промышленных технологических линий одной линейкой оборудования. Часть моделей (26 из 47) есть на складе.

Где применяется

• Повышение давления и транспортировка воды в системах водоснабжения зданий и гидроузлов
• Циркуляция теплоносителя в системах отопления и подогрева полов
• Контуры охлаждения и кондиционирования, включая градирни
• Наполнение и обслуживание бассейнов и SPA-комплексов
• Подача воды в системах орошения и ирригации сельхозугодий
• Перекачка технологических жидкостей на пищевых и винодельческих производствах, питание котлов

Насос GSA спроектирован как замена насосам общей коррозионной защиты и искробезопасным исполнениям: там, где чугунный аналог быстро выходит из строя от контакта с водой умеренной жесткости или слабыми химическими средами, проточная часть из SUS304 сохраняет ресурс. Это же делает серию рабочей в пищевых и винодельческих линиях, системах очистки и технологического водоснабжения, где важна чистота перекачиваемой среды.

Для бассейнов, SPA и систем отопления определяющим параметром обычно становится не мощность, а стабильность напора при переменном расходе — здесь работает сочетание одноступенчатого рабочего колеса и диапазона производительности от 22 м³/ч, позволяющее подобрать модель под контур без избыточного запаса по производительности.

Устройство и особенности конструкции

Корпус насоса, крышка, рабочее колесо и вал выполнены из нержавеющей стали SUS304; при работе с более агрессивными средами проточную часть заказывают в исполнении SUS316. Торцевое механическое уплотнение — графит/керамика с уплотнительными кольцами NBR, что обеспечивает герметичность вала при рабочих температурах до +120°C.

Двигатель — полностью закрытый, с воздушным охлаждением, 2- или 4-полюсный, вынесен на удлиненный вал. Класс изоляции обмотки F, класс защиты корпуса IP55. Однофазные исполнения мощностью 0,37–2,2 кВт (маркировка с буквой m, 220 В) комплектуются двигателем со встроенной тепловой защитой от перегрузки; более мощные модели выпускаются трехфазными на 220/380 В.

Двигатель крепится к корпусу насоса через съемную крышку так, что ротор с рабочим колесом извлекается вдоль оси вала — конструктивно это и дает возможность обслуживать насос без демонтажа с трубопровода.

Как подобрать модель

Отправная точка подбора — рабочая точка контура: требуемый расход (м³/ч) и напор (м) с учетом потерь на трение в трубопроводе, перепада высот и местных сопротивлений (колена, клапаны, арматура). У серии GSA рабочая точка должна попадать в диапазон 22–240 м³/ч по производительности и 19–73 м по напору; для энергоэффективной работы точку наилучшего КПД насоса стараются совместить с расчетной рабочей точкой контура, а не просто уместить в допустимый диапазон.

Насос не должен долго работать при расходе ниже 10% от значения в точке наилучшего КПД — это ведет к перегреву проточной части. На стороне всасывания нужно обеспечить давление с запасом не менее 0,5 м над расчетным NPSH насоса, особенно при высокой температуре жидкости, заборе с глубины или подаче по длинным трубам.

Мощность двигателя выбирают по номинальной точке из таблицы характеристик: для бытовых задач и локального повышения давления обычно достаточно однофазных моделей GSAm 0,37–2,2 кВт, для протяженных сетей и промышленных линий — трехфазных моделей вплоть до 37 кВт. Материал проточной части (SUS304 или SUS316) подбирают по химическому составу перекачиваемой жидкости.
