Проточная часть
Рабочее колесо
Одноступенчатое из нержавеющей стали
Корпус, крышка, колесо и вал — сталь SUS304, для агрессивных сред проточная часть заказывается в SUS316. Ротор с колесом извлекается вдоль оси вала, без снятия насоса с трубопровода.

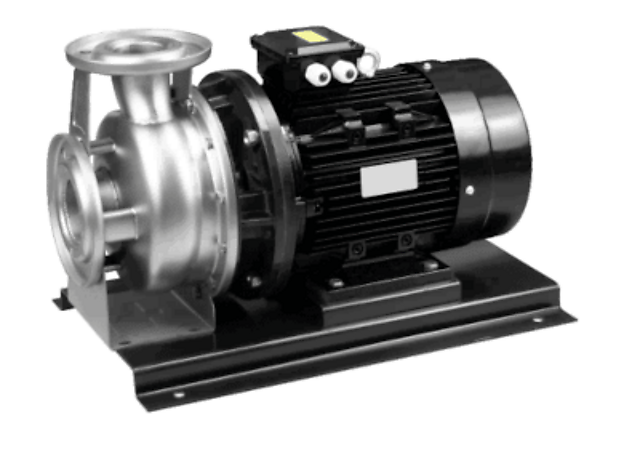

Tsunami GSA50-32-200/4
Перекачка и повышение давления чистых жидкостей в водоснабжении, отоплении, охлаждении и технологических линиях
- Макс. производительность
- 25 м³/ч
- Макс. напор
- 55 м
- Мощность
- 4 кВт
- Напорн. патрубок
- 32 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Повышение давления и транспортировка воды в системах водоснабжения зданий и гидроузлов
- Циркуляция теплоносителя в системах отопления и подогрева полов
- Перекачка воды в контурах охлаждения и кондиционирования
- Наполнение и обслуживание бассейнов и SPA-комплексов
- Подача воды в системах орошения и ирригации сельхозугодий
- Перекачка чистых технологических жидкостей на пищевых и винодельческих производствах
- Перекачка технической воды на промывку оборудования
- Подпитка контуров теплоснабжения на крупных объектах
- Подача воды по протяжённым магистралям между площадками
Описание
4 кВт
Tsunami GSA50-32-200/4 — консольный центробежный насос с напорным патрубком Ду32: производительность до 25 м³/ч, напор до 55 м и мощность 4 кВт. Это средняя модель серии GSA — по соотношению производительности и напора он ближе к напорному краю ряда. Соседи по ряду — GSAm65-50-125/3 (3 кВт, производительность 72 м³/ч, напор 22 м) и GSA65-40-160/4 (та же мощность, производительность 42 м³/ч, напор 40 м). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Из того, на что серию ставят чаще всего: наполнение и обслуживание бассейнов и SPA-комплексов.
Как подобрать рабочую точку
Производительность 25 м³/ч и напор 55 м — это углы характеристики, а не паспортный режим. Реальную точку задаёт трубопровод: геометрическая высота подъёма плюс потери на трение и местные сопротивления. Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 8 м³/ч это 49,6 м, при 17 м³/ч уже 41 м. Напорный патрубок Ду32 при производительности 25 м³/ч даёт скорость потока 8,6 м/с: для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.
Конструкция и исполнение
39,5 кг
Питание трёхфазное, 380 В; класс нагревостойкости изоляции F. Вес 39,5 кг — монтаж без грузоподъёмной техники, но вдвоём. Конструктивные решения серии распространяются и на эту модель: двигатель на удлиненном валу, проточная часть из нержавеющей стали.
Двигатель на удлиненном валу
Двигатель вынесен из корпуса насоса на удлиненный вал, поэтому его и рабочее колесо снимают для обслуживания, не разбирая корпус насоса и не отсоединяя трубопровод.
Проточная часть из нержавеющей стали
Корпус, крышка, рабочее колесо и вал (SUS304, по запросу SUS316) устойчивы к коррозии при перекачке слабых кислот, щелочей и других умеренно агрессивных сред.
Встроенная тепловая защита
Однофазные исполнения мощностью 0,37–2,2 кВт комплектуются двигателем со встроенной тепловой защитой обмотки от перегрузки.
Широкий диапазон моделей
47 моделей с подачей 22–240 м³/ч, напором 19–73 м и мощностью 1,1–37 кВт закрывают задачи от бытового водоснабжения до промышленных линий одной серией.
Часть моделей на складе
26 из 47 моделей серии GSA есть в наличии на складе.
Вопросы о Tsunami GSA50-32-200/4
25 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
