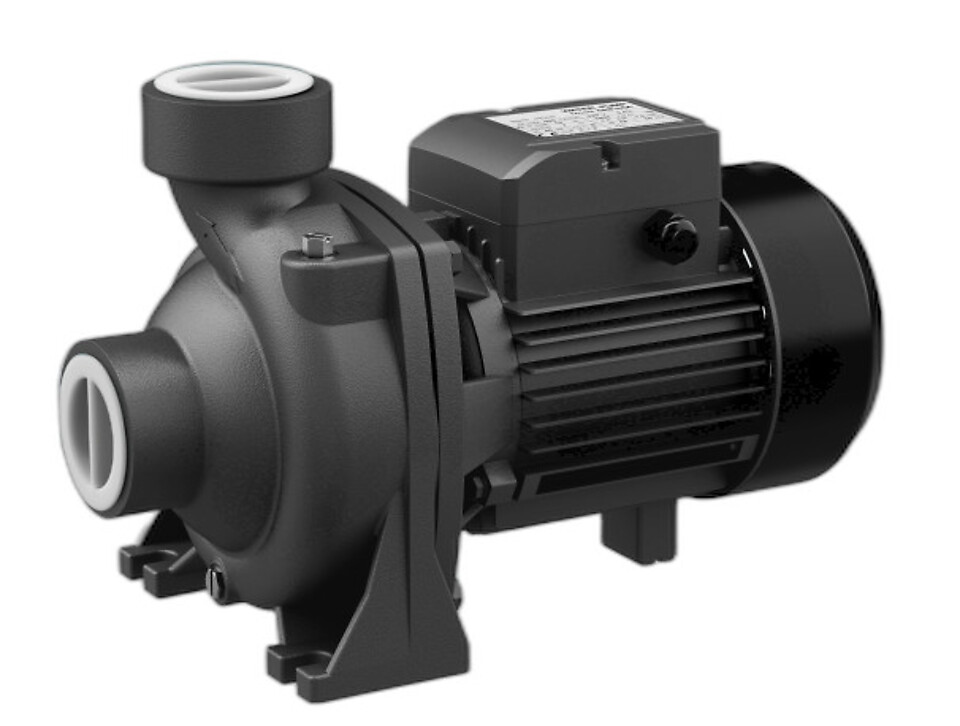

Tsunami GHFM

Для чего создана серия

Tsunami GHFM — линейка однофазных центробежных насосов сухой установки для перекачивания чистой воды. Серия создана как компактная альтернатива более крупным консольным насосам там, где нужна высокая скорость потока при ограниченном по мощности однофазном подключении: подача моделей серии — от 14,5 до 39 м³/ч, напор — от 11 до 25 м, мощность двигателей — от 0,55 до 4 кВт.

Конструктивно насос состоит из трёх узлов — асинхронного двигателя, гидравлической части и уплотнения. Между двигателем и насосом установлено одностороннее механическое торцевое уплотнение, статическую герметичность обеспечивает маслостойкое резиновое кольцо круглого сечения. Такая компоновка снижает число деталей, подверженных износу, и упрощает обслуживание.

Где применяется

• Водоснабжение отелей, санаториев и домов отдыха
• Водозабор и подъём воды из скважин
• Орошение садов и приусадебных участков
• Технологическое водоснабжение производственных линий
• Водоснабжение автозаправочных станций, коттеджных и дачных посёлков

Диапазон производительности 14,5–39 м³/ч и напора 11–25 м делает GHFM насосом среднего класса среди консольных центробежных: серии достаточно для группового водоснабжения здания или участка, но она не рассчитана на магистральные объёмы промышленного масштаба. Жидкость должна быть чистой — производитель нормирует долю твёрдых примесей не более 0,1% объёма при размере частиц до 0,2 мм, поэтому для воды с песком или взвесью нужна предварительная фильтрация.

Устройство и особенности конструкции

Корпус насоса и задняя крышка — чугунные, рабочее колесо — латунное, вал двигателя — нержавеющая сталь. Торцевое уплотнение выполнено из керамики и графита — сочетание обеспечивает герметичность и стойкость к истиранию при длительной работе. Статор двигателя — из холоднокатаной кремнистой стали с обмоткой из медного провода; корпус разъёма и шасси — алюминиевые.

Однофазные двигатели серии имеют встроенную тепловую защиту, отключающую насос при перегреве обмотки, и защиту от перегрузки. Подшипники качения обеспечивают плавный ход без заедания. Присоединительные диаметры — от 2 до 4 дюймов в зависимости от модели, электропитание — однофазное 220 В, 50 Гц.

Как подобрать модель

Отправная точка подбора — требуемые производительность и напор в расчётной точке сети, а не паспортные максимумы насоса. Модель выбирают так, чтобы рабочая точка находилась в средней части характеристики Q-H, а не на её краю: тогда насос работает с наилучшим КПД, а двигатель — без систематической перегрузки.

К геометрической высоте подъёма прибавляют потери напора на трение в трубопроводе и местные сопротивления — отводы, запорную арматуру, фильтры. Если вода забирается из скважины или подаётся по длинной трубе, отдельно проверяют условия на всасывании, чтобы избежать кавитации. При колебаниях расхода в течение суток ориентируются на модель, у которого зона высокого КПД шире, а не на пиковое значение подачи.
