Проточная часть
Рабочее колесо
Чугунное с твердосплавным измельчителем
Измельчитель режет мягкое волокно — шерсть, потроха, тряпки, бумагу — до того, как поток дойдёт до колеса. Корпус, крышка двигателя и колесо чугунные во всех моделях серии.
Измельчитель
Режет включения до входа в колесо
Волокно, ветошь и влажные салфетки измельчаются на входе и не наматываются на рабочее колесо.

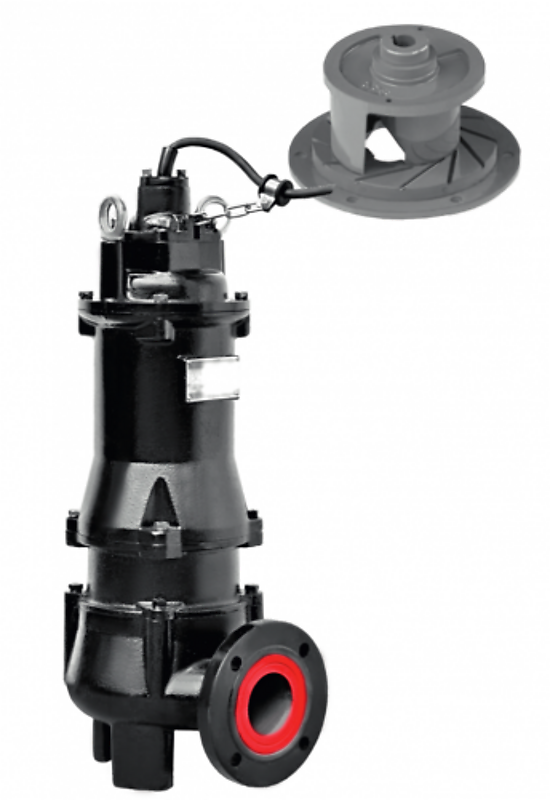

Tsunami 50TC2.75
Перекачка сточных вод с волокнистыми включениями без наматывания волокна на рабочее колесо
- Макс. производительность
- 24 м³/ч
- Макс. напор
- 12 м
- Мощность
- 0,75 кВт
- Напорн. патрубок
- 50 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Перекачка сточных вод боен и биогазовых установок с шерстью, потрохами и другими мягкими волокнами
- Отвод сточных вод торговых центров, гостиниц, больниц и школ с тканевыми и бумажными включениями
- Перекачка стоков очистных сооружений и животноводческих ферм
- Отвод стоков мясного и рыбного производства
- Перекачка грязной воды и щёлочи на строительных площадках и в шахтах
- Канализационные и ливневые стоки многоквартирных домов и небольших посёлков
- Перекачка стоков на объектах с нерегулярным составом загрязнений
- Перекачка бытовых стоков с волокном, ветошью и влажными салфетками
- Работа в КНС жилых кварталов и коттеджных посёлков
Назначение и место в ряду
24 м³/ч
Крайняя точка характеристики, при минимальном противодавлении
12 м
Достигается при производительности, близкой к нулю
Tsunami 50TC2.75 — фекальный насос с твердосплавным измельчителем серии TC: производительность до 24 м³/ч, напор до 12 м и мощность 0,75 кВт. Среди 12 моделей серии TC это одна из младших моделей: по соотношению производительности и напора он ближе к напорному краю ряда. Ближайшая модель в ряду — 50TC2.75S (та же мощность). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Отвод стоков мясного и рыбного производства — одна из типовых задач этой серии.
Как читать производительность и напор
Максимальная производительность 24 м³/ч и максимальный напор 12 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 8 м³/ч это 9 м, при 18 м³/ч уже 5,5 м. Напорный патрубок Ду50 при производительности 24 м³/ч даёт скорость потока 3,4 м/с: рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.
Исполнение и материалы
Свободный проход 20 мм. Модель рассчитана на воду с мелкой взвесью, а не на неподготовленные стоки. Питание трёхфазное, 380 В, номинальный ток 2 А; класс нагревостойкости изоляции F. При массе 26 кг модель переносит один человек. Марка кабеля — 4G1.0. Конструктивные решения серии распространяются и на эту модель: три варианта подключения, встроенная защита двигателя.
Измельчитель встроен в крыльчатку
Твердосплавное лезвие работает прямо на входе в незасоряющуюся крыльчатку — волокно разрезается до того, как намотается на рабочее колесо.
Пилообразная всасывающая крышка
Внутренняя поверхность всасывающей крышки выполнена пилообразной, что дополнительно режет длинные волокна при подходе к рабочему колесу.

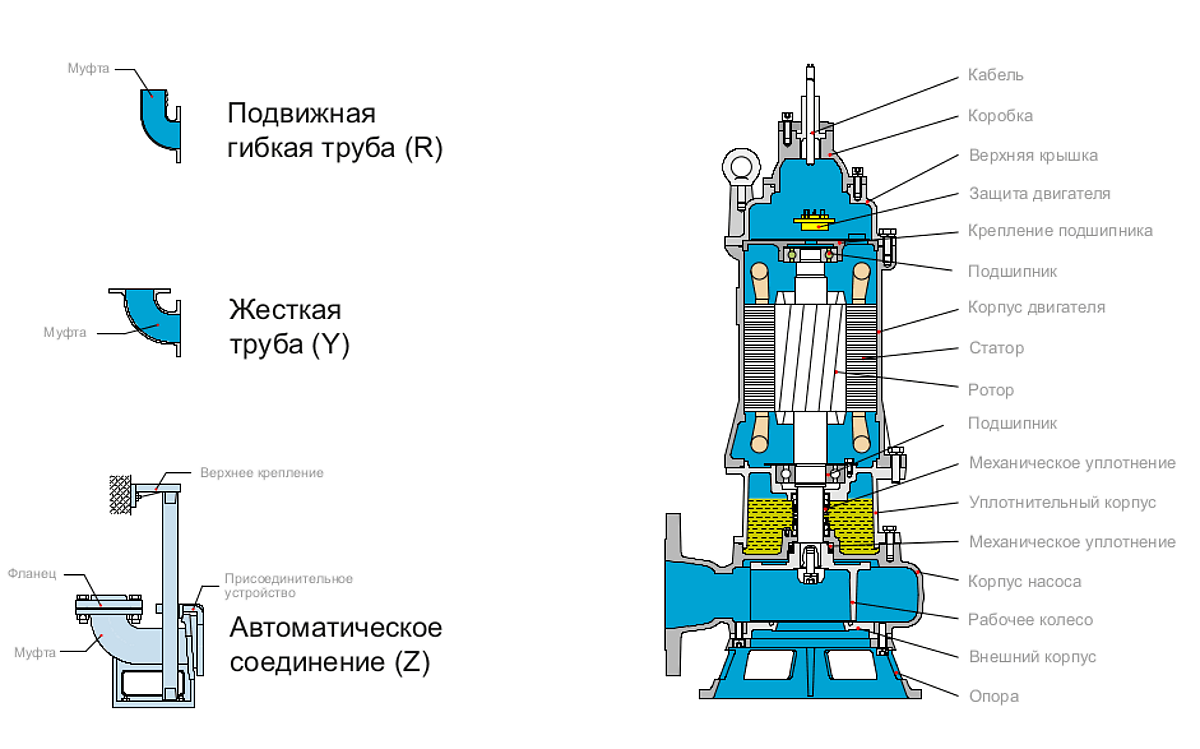

Три варианта подключения
Подвижная гибкая труба (R) для переносной установки, жёсткая труба (Y) для фиксированного монтажа и автоматическое соединение (Z) для стационарного колодца с самоподключением при опускании насоса.
Встроенная защита двигателя
Защита от перегрева и сухого хода работает без внешнего реле, что упрощает подключение насоса на объектах без сложной автоматики.
Компактный чугунный корпус
Диаметр выходного патрубка от 50 до 100 мм позволяет устанавливать насос в стандартные канализационные колодцы без переделки приямка.
Вопросы о Tsunami 50TC2.75
24 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
