Tsunami TZ

Для чего создана серия

Tsunami TZ — серия погружных фекальных насосов с режущим механизмом на входе. Задача измельчителя простая: волокно, ветошь, хлопчатобумажные и влажные салфетки, которые в обычном насосе наматываются на вал крыльчатки и останавливают насос, здесь режутся на входе до размера, безопасного для рабочего колеса.

Рабочее колесо спроектировано со спиральной структурой и острыми лезвиями — это сочетание одновременно даёт гидравлическую эффективность (насос перекачивает жидкость, а не просто измельчает её) и режущую способность. Все 14 моделей серии построены на 2-полюсном электродвигателе с частотой вращения около 2900 об/мин — высокая скорость нужна именно для устойчивой резки, а не для увеличения подачи.

Диапазон серии — производительность от 35 до 132 м³/ч, напор от 20 до 37 м при мощности электродвигателя от 1,5 до 7,5 кВт. Если стоки на объекте регулярно содержат волокно или текстиль, которые забивают обычный фекальный насос, это профиль серии TZ.

Где применяется

• Перекачка сточных вод с мягкими и высокопрочными волокнами со скотобоен и биогазовых установок
• Отвод производственной, хозяйственной и ливневой канализации посёлков и фабрик
• Перекачка сточных вод больниц, гостиниц и торговых центров с высокой долей влажных салфеток и текстиля
• Сброс сточных вод очистных сооружений и животноводческих ферм
• Перекачка мутной воды и щёлочи со строительных площадок и шахт
• Перекачка стоков рыбных хозяйств и текстильных производств

Ключевая область — объекты, где в стоках гарантированно есть длинное волокно: скотобойни и биогазовые установки, где перерабатываются мягкие и высокопрочные волокна, текстильные производства, а также гостиницы, больницы и торговые центры, где в канализацию массово попадают влажные салфетки. В таких стоках обычный насос без измельчителя наматывает волокно на вал за считаные циклы работы.

Вторая область — производственная, хозяйственная и ливневая канализация посёлков и фабрик, сброс стоков очистных сооружений и животноводческих ферм, а также перекачка мутной воды и щёлочи со строительных площадок и шахт, где абразивная или щелочная составляющая сочетается с волокнистыми включениями.

Устройство и особенности конструкции

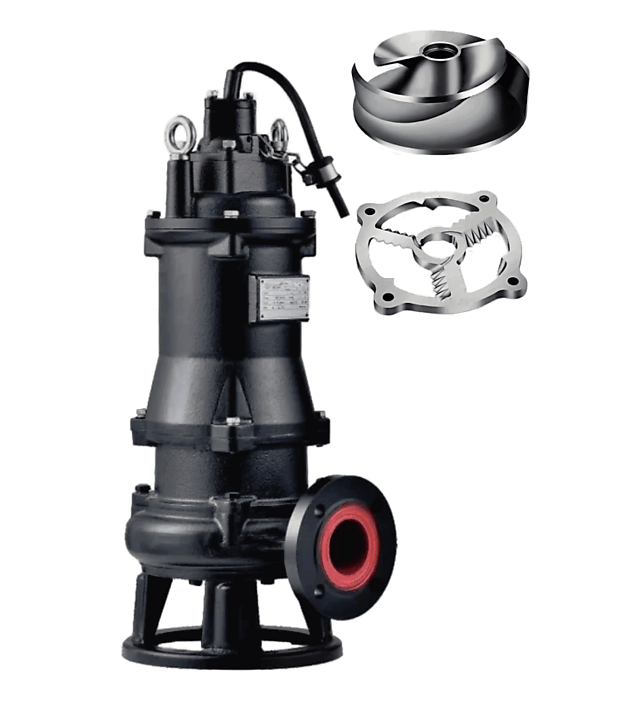

Рабочее колесо серии — спиральной формы, с острыми лезвиями, режущими волокно на входе перед тем, как жидкость попадёт в проточную часть насоса. Корпус насоса и двигателя чугунный, что обеспечивает механическую прочность при длительной работе в погружённом состоянии. Класс защиты корпуса — IP68, максимальная глубина погружения — 10 м, стандартная длина кабеля — 8 м, допустимая температура перекачиваемой воды — до 40 °C, плотность жидкости — до 1,3 г/см³, диапазон pH — от 6 до 10. Защита электродвигателя от перегрева встроена и отключает насос при перегрузке или заклинивании измельчителя.

Насос комплектуется одним из трёх вариантов присоединения к трубопроводу: подвижная гибкая труба (индекс R) для мобильной установки, жёсткая труба (индекс Y) для стационарного монтажа и автоматическое соединение с направляющей (индекс Z), которое позволяет поднимать насос на поверхность для обслуживания без демонтажа трубопровода. Обмотка электродвигателя выполнена с изоляцией класса нагревостойкости F, электропитание — трёхфазное 380 В.

Как подобрать модель

Отправная точка — рабочая точка объекта: требуемая производительность (м³/ч) и напор (м) при этой производительности. Их сравнивают с диапазоном серии — 35–132 м³/ч и 20–37 м — и находят модель, чья напорная характеристика проходит через эту точку с запасом.

Маркировка модели сразу даёт диаметр патрубка и параметры двигателя: например, в 100TZ27.5 первое число — диаметр выходного патрубка 100 мм, «7.5» — мощность в кВт. Диаметр патрубка по серии — от 50 до 100 мм, он должен соответствовать трубопроводу на объекте. Отдельно стоит определиться с вариантом присоединения (R, Y или Z) — исходя из того, как часто насос потребуется поднимать на поверхность для обслуживания.
