Tsunami QJB

Для чего создана серия

Tsunami QJB — серия погружных мешалок для резервуаров очистных сооружений. Задача мешалки — не переместить жидкость из точки А в точку Б, а поддерживать её в постоянном движении внутри ёмкости: не дать взвешенным частицам оседать на дно и не дать иловой смеси расслаиваться. Поэтому в характеристиках серии нет производительности и напора, как у насоса, — есть мощность электродвигателя (0,37–10 кВт) и частота вращения крыльчатки (480–1400 об/мин в зависимости от исполнения).

Медленные, «редукторные» обороты — не ограничение, а особенность конструкции: для перемешивания вязкой среды с твёрдой фазой важна не скорость потока, а крутящий момент на валу и большой диаметр рабочего колеса. У мешалок этого класса число полюсов электродвигателя доходит до 12, поэтому частота вращения в разы ниже, чем у обычного насоса той же мощности.

16 моделей серии закрывают диапазон от компактного усреднителя до крупного аэротенка, часть моделей есть в наличии на складе.

Где применяется

• Взмучивание осадка в аэротенках биологических очистных сооружений
• Гомогенизация сточных вод в усреднителях перед подачей на очистку
• Предотвращение расслоения ила в резервуарах-накопителях и метантенках
• Поддержание взвеси при сгущении и обезвоживании осадка
• Создание направленного потока в приёмных резервуарах КНС для предотвращения донных отложений
• Предотвращение образования отложений и конденсата на стенках и дне резервуара

Основная область — очистные сооружения: аэротенки, где мешалка поддерживает активный ил во взвешенном состоянии и не даёт ему оседать между циклами аэрации; усреднители, где нужно выровнять состав стоков перед подачей на дальнейшую очистку; резервуары-накопители и метантенки, где без принудительного перемешивания твёрдая фаза расслаивается и оседает слоем на дне.

Мешалка допускает непрерывную работу при температуре среды до 40 °C, pH от 5 до 9 и плотности среды не более 1150 кг/м³ — эти пределы определяют, для каких стоков подходит серия QJB без дополнительного согласования исполнения.

Устройство и особенности конструкции

Рабочее колесо спроектировано с расчётом на самоочистку: форма лопастей препятствует наматыванию волокон, ветоши и других длинных предметов, которые обычно накапливаются на кромке крыльчатки при долгой работе в стоках. Обмотка электродвигателя выполнена с изоляцией класса нагревостойкости F, класс защиты корпуса — IP68, применяется один подшипник, не требующий смазки в течение срока службы. Два независимых механических уплотнения и система обнаружения протечки масляной камеры вместе с защитой от перегрева двигателя снижают риск скрытого выхода мешалки из строя.

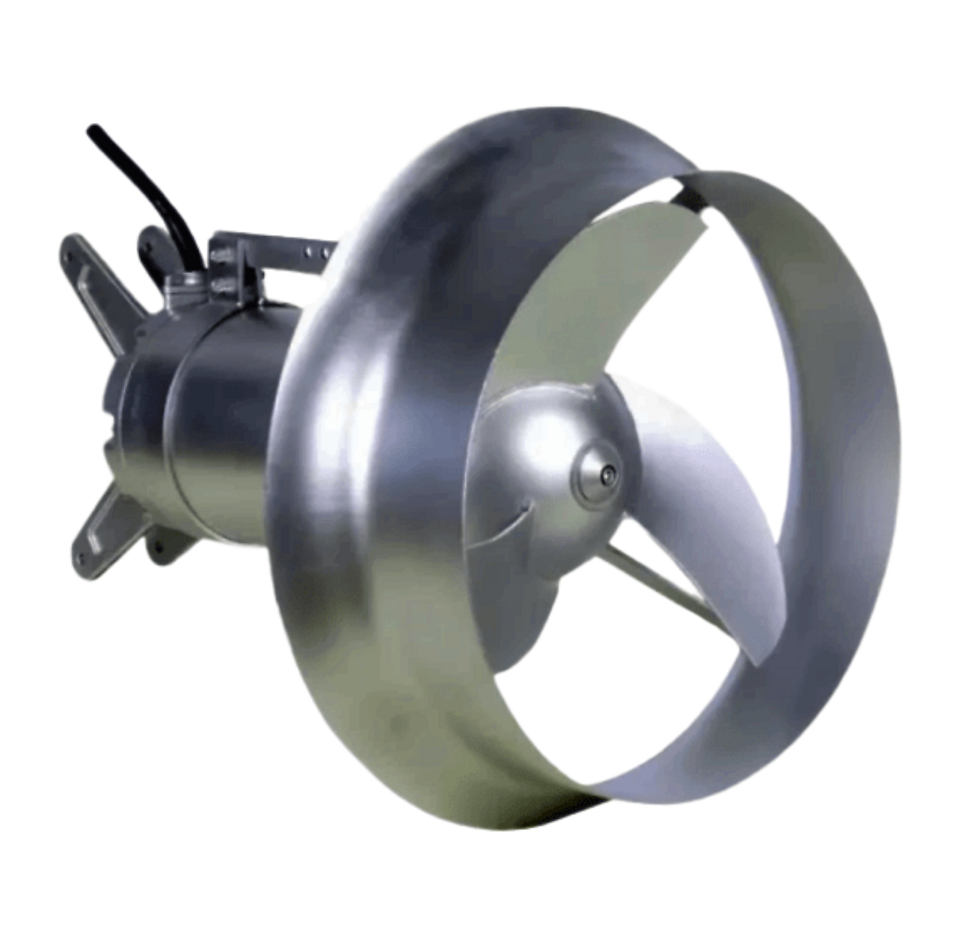

Мешалку можно эксплуатировать как с направляющей крышкой, так и без неё: крышка немного повышает эффективность и позволяет контролировать направление струи потока. Монтаж выполняется на квадратной направляющей штанге с опорной рамой — мешалку опускают и поднимают тросом без слива стоков из резервуара, угол разворота вокруг штанги — до ±60° в горизонтальной плоскости. При первом пуске направление вращения проверяют отдельно для каждой мешалки: крыльчатка, если смотреть со стороны двигателя, должна вращаться против часовой стрелки.

Редуктор мешалки заправлен маслом на заводе; первая замена — через 100 часов работы, далее каждые 3–6 месяцев, объём масляной камеры — около 1,2 л.

Как подобрать модель

Для мешалки подбор ведут не по производительности и напору, а по трём параметрам: назначение (предотвратить осаждение, гомогенизировать состав или создать поток для сгущения осадка), геометрия резервуара (тип и размер бассейна, глубина установки) и свойства среды — вязкость, плотность и содержание твёрдого вещества в стоках.

Мощность серии — от 0,37 до 10 кВт: для небольшого усреднителя или локальной ёмкости обычно достаточно нижней части диапазона, для крупного аэротенка или резервуара с высоким содержанием твёрдой фазы — верхней. Минимальная глубина погружения по серии — 1,1 м, длительная работа допускается на глубине не более 20 м.
