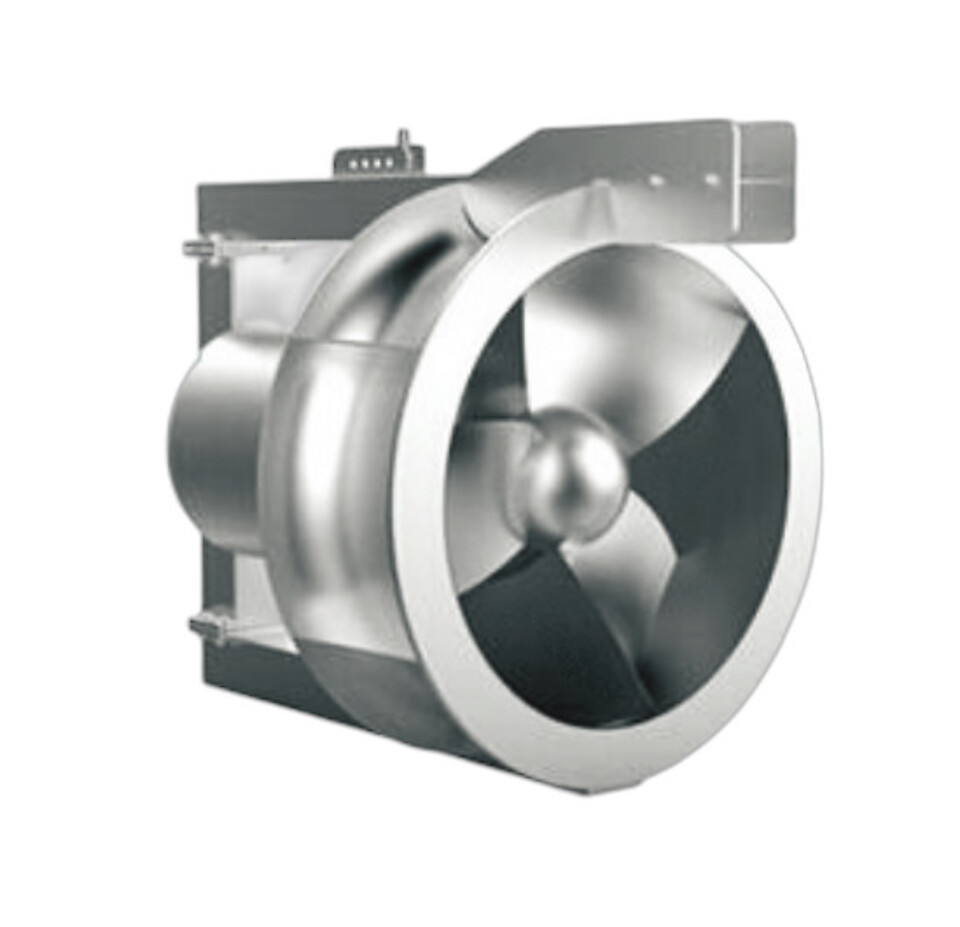

Tsunami QJB-W

Для чего создана серия

Tsunami QJB-W — серия погружных мешалок для перемешивания иловой смеси и сточных вод в резервуарах очистных сооружений. В отличие от насоса, который перекачивает жидкость по трубопроводу, мешалка работает внутри ёмкости: её открытое рабочее колесо разгоняет и перемешивает содержимое резервуара, не давая твёрдым частицам и илу осесть на дно.

Родственная серии QJB, линейка QJB-W в документации производителя обозначена как «погружной рециркуляционный насос» — рабочее колесо рассчитано на перемещение больших объёмов иловой смеси при минимальном перепаде уровня в резервуаре, что типично для рециркуляции возвратного активного ила при биологической очистке стоков. В серии 6 моделей, мощность двигателя — от 1,5 до 10 кВт.

Где применяется

• Рециркуляция возвратного активного ила в аэротенках и вторичных отстойниках;
• перемешивание иловой смеси для предотвращения расслоения и оседания осадка;
• гомогенизация стоков с твёрдыми частицами и волокнистыми включениями перед сбросом;
• взмучивание осадка в усреднителях и накопительных резервуарах очистных сооружений;
• циркуляция среды в биореакторах и резервуарах биологической очистки;
• перемешивание технологических сред в задачах муниципальной инженерии.

Основная область применения QJB-W — очистные сооружения канализации, где ил и осадок нужно постоянно поддерживать во взвешенном состоянии: без перемешивания твёрдая фаза оседает на дно резервуара, слёживается и перестаёт участвовать в процессе биологической очистки. Мешалка работает погружённой в резервуар постоянно, поэтому вся конструкция выполнена из нержавеющей стали, устойчивой к агрессивной среде сточных вод.

Вторая задача — рециркуляция ила между стадиями очистки: возврат активного ила из вторичного отстойника в аэротенк, перегон иловой смеси между секциями резервуара, где требуется перемещать большой объём жидкости при незначительной разнице уровней.

Устройство и особенности конструкции

Рабочий орган мешалки — штампованное рабочее колесо из нержавеющей стали с отведёнными назад лопастями; между колесом и корпусом оставлено большое пространство для потока без узкого зазора, поэтому твёрдые частицы и волокнистый мусор, который легко наматывается на обычные крыльчатки, проходят через мешалку без засорения. Гидравлическая часть спроектирована с использованием программного обеспечения для CFD-анализа жидкости, а рабочее колесо напрямую соединено с высокополюсным погружным двигателем — без промежуточной передачи, что снижает механические потери.

Корпус, рабочее колесо и крепёж выполнены из нержавеющей стали — это даёт коррозионную стойкость в среде сточных вод и обтекаемую форму без выступающих зазоров, где могла бы накапливаться грязь. Двигатель — трёхфазный, 380 В, 50 Гц (±5%), класс нагревостойкости изоляции — F. Максимальная глубина погружения — 20 м, температура среды — до 50°C, плотность жидкости — не более 1150 кг/м³, pH среды — от 3 до 12.

Монтаж — по системе автоматического соединения с двумя направляющими рельсами: рельсы закрепляются на стене резервуара, мешалка свободно перемещается по ним вверх и вниз без предварительно встроенных в бетон деталей (кроме трубы через стену). Поднимать и подвешивать мешалку разрешается только за подъёмную пластину цепью с крюком — использовать для этого кабель питания запрещено.

Как подобрать модель

Основной параметр подбора — мощность двигателя, в серии QJB-W она составляет от 1,5 до 10 кВт. Мощность выбирают исходя из объёма резервуара и требуемой интенсивности перемешивания: чем больше объём ёмкости и плотнее иловая смесь, тем выше требуемая мощность для поддержания взвеси без застойных зон у дна и стен резервуара.

Дополнительно учитывают номинальный ток модели — от 4,1 до 30 А, он определяет сечение питающего кабеля и защитной автоматики, а также диаметр проходящих через мешалку твёрдых частиц — не более половины диаметра выпускного отверстия корпуса.
