Tsunami QDT

Для чего создана серия

Tsunami QDT — погружные мешалки для перемешивания жидкости в резервуарах очистных сооружений. В отличие от насоса, который перемещает жидкость по трубопроводу из точки в точку, задача мешалки — создать направленный поток внутри самого резервуара: взвесить осевший осадок, не дать твёрдой фазе расслоиться и поддерживать однородный состав жидкости по всему объёму.

В характеристиках 26 моделей серии нет производительности и напора — они не нужны, потому что QDT не перекачивает жидкость, а перемешивает её на месте. Ключевые параметры для подбора — мощность привода (от 1,5 до 7,5 кВт) и частота вращения выходного вала (от 36 до 135 об/мин).

Медленное вращение — не признак слабого оборудования, а особенность конструкции: между электродвигателем и пропеллером стоит механизм снижения скорости, переводящий обороты двигателя в медленное вращение пропеллера большого диаметра. Такая схема создаёт направленный поток по резервуару без локальной турбулентности у корпуса мешалки.

Где применяется

• Взмучивание осадка в аэротенках, чтобы он не оседал на дно и не загнивал
• Гомогенизация сточных вод в усреднителях перед подачей на дальнейшую очистку
• Предотвращение расслоения активного ила в резервуарах биологической очистки
• Перемешивание в накопительных ёмкостях и резервуарах-усреднителях очистных сооружений
• Поддержание взвешенных частиц во взвешенном состоянии в резервуарах хранения стоков
• Перемешивание жидкости в биореакторах при периодическом режиме работы

Раздел «Погружные мешалки», к которому относится серия, предназначен для перемешивания и предотвращения осадка в резервуарах очистных сооружений, усреднителях и биореакторах — QDT полностью укладывается в этот профиль. Жидкость со взвешенными веществами нужно постоянно держать в движении, иначе твёрдая фаза оседает и загнивает, а состав среды перестаёт быть однородным.

Монтируется мешалка не на дне резервуара, а на направляющей штанге с подъёмным механизмом и скользящим рукавом — это позволяет поднять её для обслуживания, не осушая и не останавливая резервуар, что типично для погружного оборудования очистных сооружений.

Устройство и особенности конструкции

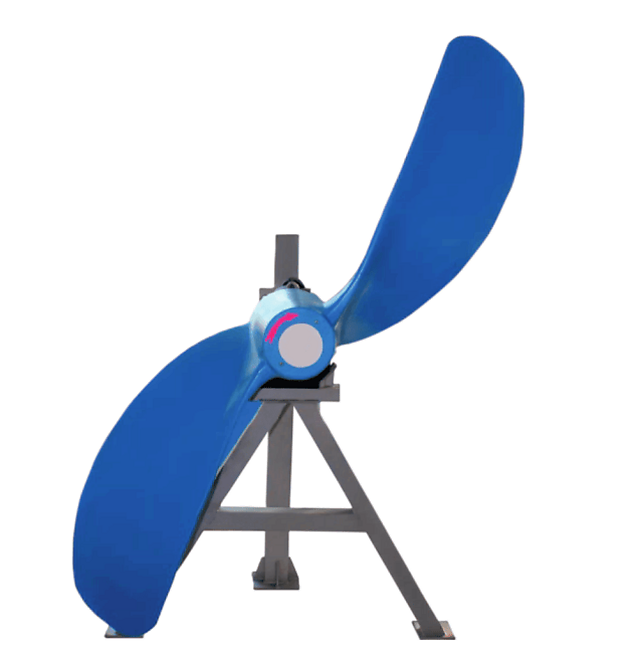

Рабочий орган мешалки — пропеллер с двумя лопастями из эластичного полиуретана или алюминиевого сплава, рассчитанными на переменную нагрузку и равномерное распределение движущей силы на перемешиваемую среду. Между двигателем и пропеллером стоит механизм снижения скорости, переводящий обороты двигателя в медленное вращение рабочего колеса.

Погружной двигатель защищён двумя независимыми рядами торцевых уплотнений и встроенным датчиком утечки, который подаёт сигнал при нарушении герметичности до того, как влага дойдёт до обмотки. Дополнительно предусмотрена термозащита от перегрева, изоляция обмотки — класса F, корпус — с защитой IP68, стягивающие элементы — из нержавеющей стали, подшипники рассчитаны на срок службы не менее 8000 часов.

У части моделей (17 из 26) в данных указана масса — от 170 до 280 кг, это стоит учитывать при выборе подъёмного механизма на объекте.

Как подобрать модель

Подбор мешалки QDT ведётся не по производительности и напору, а по требуемой интенсивности перемешивания в резервуаре. Ориентир — скорость потока жидкости на расчётном удалении от мешалки: в документации на модель она показана графиком зависимости от расстояния, а не единым числом. Чем больше объём резервуара и выше концентрация взвеси, тем выше нужна мощность и диаметр рабочего колеса.

Мощность приводов серии — от 1,5 до 7,5 кВт при токе от 4 до 15 А. Маркировка модели, например QDT1.5/4-2500/2-36/P, содержит мощность, диаметр рабочего колеса, число лопастей и частоту вращения выходного вала — по этим данным можно предварительно сориентироваться в модели до сравнения полных характеристик.

Дополнительно уточняют режим включения (периодический или непрерывный) — он обозначен буквой в конце маркировки и определяет допустимую продолжительность непрерывной работы мешалки на объекте.
