Проточная часть
Рабочее колесо
Пропеллер большого диаметра
Между двигателем и пропеллером стоит механизм снижения скорости: медленное вращение крупного колеса создаёт направленный поток по всему объёму резервуара, а не завихрение у корпуса. Диаметр колеса зашит в обозначении модели.

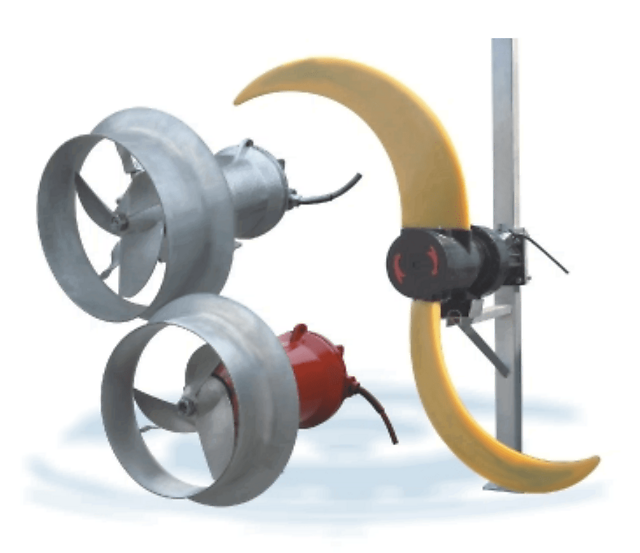

Tsunami QDT2.2/4-1100/2-63/P
Перемешивание жидкости и предотвращение оседания взвешенных веществ в резервуарах очистных сооружений
- Ø пропеллера
- 1 100 мм
- Мощность
- 2,2 кВт
- Обороты
- 63 об/мин
- Напряжение
- 380 В
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Взмучивание осадка в аэротенках, чтобы он не оседал на дно и не загнивал
- Гомогенизация сточных вод в усреднителях перед подачей на дальнейшую очистку
- Предотвращение расслоения активного ила в резервуарах биологической очистки
- Перемешивание в накопительных ёмкостях и резервуарах-усреднителях очистных сооружений
- Поддержание взвешенных частиц во взвешенном состоянии в резервуарах хранения стоков
- Перемешивание жидкости в биореакторах при периодическом режиме работы
- Перемешивание навозных стоков в накопителях животноводческих ферм
- Гомогенизация субстрата в реакторах биогазовых установок
Что это за модель
2,2 кВт
Частота вращения 63 об/мин
Tsunami QDT2.2/4-1100/2-63/P — погружная мешалка. По характеристикам: мощность 2,2 кВт и пропеллер Ø1 100 мм. Место в ряду — нижняя треть по мощности из 26 моделей; модели ряда различаются диаметром пропеллера и создаваемой тягой. Соседи по ряду — QDT2.2/4-1800/2-36/P (2 кВт, пропеллер Ø1 800 мм) и QDT2.2/4-1400/2-42/P (та же мощность, пропеллер Ø1 400 мм, тяга 854 Н). Различаются они пропеллером и тягой: киловатты здесь вторичны, важна создаваемая скорость потока. Характерное применение серии QDT: взмучивание осадка в аэротенках, чтобы он не оседал на дно и не загнивал.
Перемешивание и тяга
1 100 мм
При частоте вращения 63 об/мин
У мешалки нет напора и производительности: её работу описывают осевая тяга и диаметр пропеллера. Частота вращения 63 об/мин — тихоходное перемешивание большим пропеллером: поток идёт мягко и захватывает объём резервуара, не измельчая хлопья ила. Число и расстановку мешалок в резервуаре считают по его геометрии и вязкости среды: тяга одной машины показывает, какой поток она способна создать, а не какой объём перемешает.
Конструктивные особенности
Питание трёхфазное, 380 В, номинальный ток 4,9 А; класс нагревостойкости изоляции F. Общее для всей серии: единое напряжение питания 380 В, редукторный привод с малой частотой вращения.
Редукторный привод с малой частотой вращения
Выходной вал вращается со скоростью от 36 до 135 об/мин в зависимости от модели — такая частота достигается механизмом снижения скорости и создаёт направленный поток без чрезмерного износа лопастей.
Двойное торцевое уплотнение с датчиком протечки
Два независимых ряда торцевых уплотнений и встроенный датчик утечки защищают погружной двигатель от попадания жидкости и сигнализируют о нарушении герметичности до выхода двигателя из строя.
Класс защиты IP68 и термозащита обмотки
Изоляция обмотки класса F подтверждена для всех 26 моделей серии, а термозащита отключает двигатель при перегреве — конструкция рассчитана на постоянную работу в погружённом состоянии.
26 моделей мощностью от 1,5 до 7,5 кВт
Ток потребления по моделям — от 4 до 15 А, что позволяет подобрать привод под конкретный объём резервуара и требуемую интенсивность перемешивания.
Единое напряжение питания 380 В
Все модели серии — трёхфазные на 380 В, поэтому подбор питающей сети не зависит от выбранной модели.
Вопросы о Tsunami QDT2.2/4-1100/2-63/P
2,2 кВт, частота вращения 63 об/мин, питание 380 В. Номинальный ток — 4,9 А.
