Серия · Насосы с рубашкой охлаждения

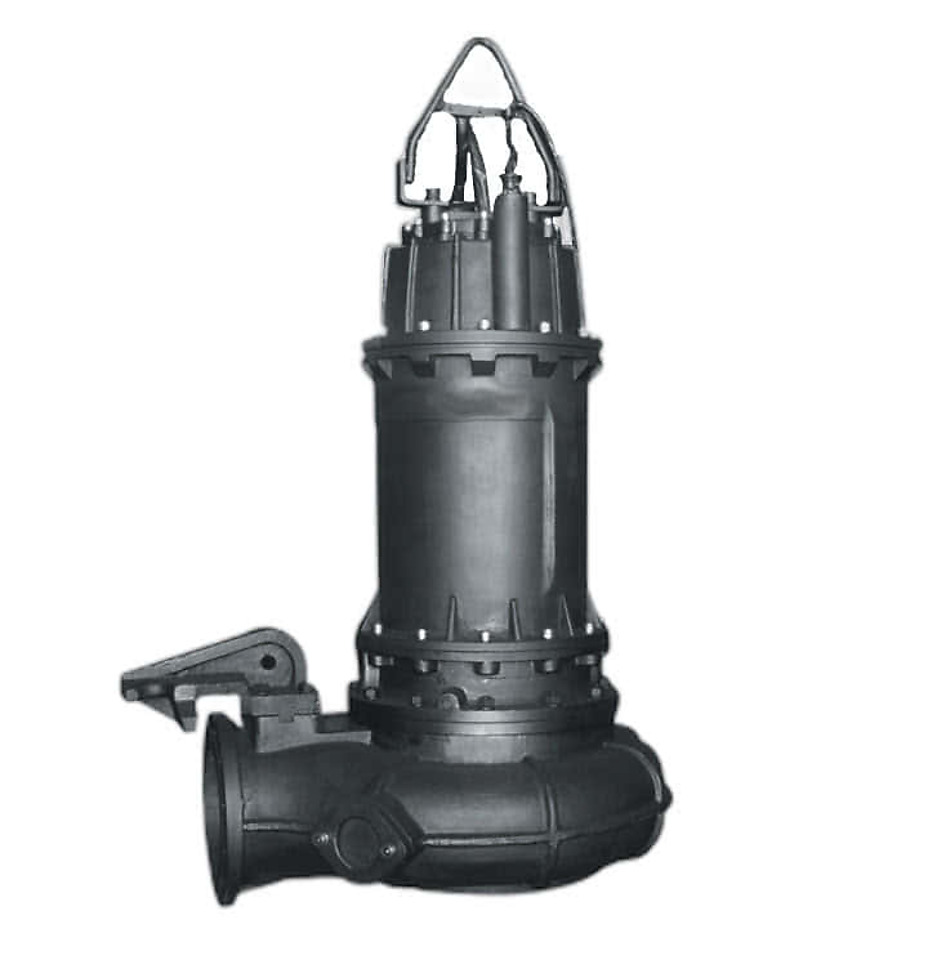

Tsunami WQ
Чугунный погружной канализационный насос с двухканальным рабочим колесом для перекачки сточных, дренажных и технологических жидкостей с мягкими твёрдыми и волокнистыми включениями.
- Откачка бытовых и промышленных сточных вод с тряпками, ветошью и волокном на КНС и очистных сооружениях
- Отвод ливневых стоков и дренаж парковок, подвалов и стройплощадок
- Осушение котлованов, карьеров и шахт при строительных и горных работах
- Перекачка стоков животноводческих ферм и биогазовых установок
- Дренаж заболоченных участков, прудов и водоёмов при мелиоративных работах
- Подача воды в системах аквакультуры и сельскохозяйственного орошения
- Откачка стоков прачечных, гостиниц и предприятий питания
- Макс. производительность
- 8–3 000 м³/ч
- Макс. напор
- 5–60 м
- Мощность
- 0,52–355 кВт
Проточная часть
Рабочее колесо
Двухканальное
- Материал
- HT200 (серый чугун)
Два широких канала пропускают бытовой мусор и волокно без застревания на кромках.
Что означает обозначение
Разбор на примере модели серии. В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Наведите курсор на часть обозначения или на её описание: связанная пара подсветится.
--
- 32Диаметр напорного патрубка32 мм — совпадает с характеристикой
- WQСерияКонструкция, материалы и тип рабочего колеса
- (II)Исполнение серииКонструктивный вариант того же типоразмера
- 8Производительность в рабочей точке8 м³/ч — здесь совпадает с максимальной
- 10Напор в рабочей точке10 м — здесь совпадает с максимальным
- 0.75Мощность двигателя0.75 кВт по обозначению, в характеристиках 0.52 кВт
Характеристики серии
Показано 20 из 155 кривых. Отметьте нужные модели значком графика в таблице ниже.
Серия WQ
Таблица значений
| Производительность, м³/ч | 32WQ(II)8-10-0.75 | 50WQ(II)15-8-0.75 | 32WQ(II)8-15-1.1 | 50WQ(II)15-12-1.1 | 25WQ5-22-1.1 | 50WQ10-12-1.1 | 65WQ15-9-1.1 | 50WQ(II)15-16-1.5 | 65WQ(II)30-10-2.2 | 100WQ50-5-1.5 | 40WQ8-18-1.5 | 50WQ10-16-1.5 | 65WQ20-10-1.5 | 80WQ40-7-1.5 | 50WQ(II)15-22-2.2 | 80WQ(II)50-8-2.2 | 65WQ(II)30-15-3 | 40WQ8-24-2.2 | 50WQ15-20-2.2 | 50WQ9-22-2.2 | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | |
| 0 | — | — | — | — | — | — | — | — | — | — | — | — | 30 | — | — | 16 | — | — | 15 | — | — | — | — | — | — | — | — | 14 | — | — | 20 | — | — | 19 | — | — | 15 | — | — | 13 | — | — | — | — | — | — | — | — | — | — | — | 34 | — | — | — | — | — | — | — | — |
| 8,2 | 9,9 | 42 | 0,5 | — | — | — | 15 | 42 | 0,8 | — | — | — | — | — | — | 14 | — | — | 13 | — | — | — | — | — | — | — | — | 12 | — | — | 16 | — | — | 15 | — | — | 13 | — | — | 12 | — | — | — | — | — | — | — | — | — | — | — | 23 | — | — | 25 | — | — | 22 | — | — |
| 16 | — | — | — | 7,6 | 51 | 0,7 | — | — | — | 11 | 51 | 1 | — | — | — | 11 | — | — | 10 | — | — | 15 | 52 | 1,3 | — | — | — | 11 | — | — | — | — | — | 11 | — | — | 11 | — | — | 9,9 | — | — | 21 | 52 | 1,8 | — | — | — | — | — | — | — | — | — | 20 | — | — | 19 | — | — |
| 25 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 5,4 | — | — | 6,2 | — | — | — | — | — | 11 | 61 | 1,2 | 9,1 | — | — | — | — | — | 5,8 | — | — | 8,8 | — | — | 8,5 | — | — | — | — | — | — | — | — | 16 | 61 | 1,7 | — | — | — | 15 | — | — | 14 | — | — |
| 33 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 9,6 | 61 | 1,4 | 7,6 | — | — | — | — | — | — | — | — | 6,1 | — | — | 7,4 | — | — | — | — | — | 9 | 54 | 1,5 | 14 | 62 | 2,1 | — | — | — | 6,7 | — | — | 7,4 | — | — |
| 41 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 6,3 | — | — | — | — | — | — | — | — | — | — | — | 5,8 | — | — | — | — | — | 8,6 | 58 | 1,6 | — | — | — | — | — | — | — | — | — | — | — | — |
| 49 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 5,1 | — | — | — | — | — | — | — | — | — | — | — | 4,2 | — | — | — | — | — | 8,1 | 60 | 1,8 | — | — | — | — | — | — | — | — | — | — | — | — |
| 57 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 3,5 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 7,3 | 58 | 2 | — | — | — | — | — | — | — | — | — | — | — | — |
Для чего создана серия
184
Гидравлика и материалы внутри серии общие — подбор сводится к рабочей точке
Tsunami WQ — серия чугунных погружных насосов для перекачки жидкостей с мягкими твёрдыми и волокнистыми включениями: тряпками, ветошью, бумагой, волокном. Рабочее колесо построено по двухканальной схеме в спиральном корпусе — такая геометрия проточной части не даёт волокнистым включениям наматываться на кромки лопастей и застревать в зазорах, поэтому насос сохраняет подачу там, где обычное дренажное рабочее колесо забивается за несколько часов работы.
В серии 184 модели с подачей от 8 до 3000 м³/ч, напором от 5 до 60 м и мощностью двигателя от 0,52 до 355 кВт — это позволяет подобрать насос как для канализационной насосной станции коттеджа, так и для узла перекачки стоков крупного предприятия, оставаясь в одной конструктивной линейке с одинаковым принципом работы.
Где применяется
5–60 м
Работа на краю характеристики сокращает ресурс — берите с запасом
- Откачка бытовых и промышленных сточных вод с тряпками, ветошью и волокном на КНС и очистных сооружениях;
- отвод ливневых стоков и дренаж парковок, подвалов и стройплощадок;
- осушение котлованов, карьеров и шахт при строительных и горных работах;
- перекачка стоков животноводческих ферм и биогазовых установок;
- дренаж заболоченных участков, прудов и водоёмов при мелиоративных работах;
- подача воды в системах аквакультуры и сельскохозяйственного орошения.
Основная область — канализационные насосные станции жилых комплексов, гостиниц, больниц, торговых центров и промышленных площадок, где в стоке помимо жидкости постоянно присутствуют волокнистые включения. Двухканальное рабочее колесо в этой задаче устойчивее одноканального дренажного — поток не образует застойных зон, в которых скапливается и наматывается ветошь.
Вторая по частоте область — временное водопонижение: откачка воды из траншей, котлованов под фундамент, шахтных выработок и карьеров, где в воде помимо взвеси попадают куски упаковки, обвязка и другой строительный мусор.
Устройство и особенности конструкции
8–3 000 м³/ч
Корпус насоса, крышка и рабочее колесо — чугунные, что даёт устойчивость к абразивному износу песком и взвесями при длительной непрерывной работе. Рабочее колесо — двухканальное (двухпроходное), установлено в спиральном корпусе; такая форма проточной части обеспечивает стабильную работу одновременно при высоком напоре и большом расходе, не требуя частой остановки на прочистку.
Между насосной частью и электродвигателем установлено механическое торцевое уплотнение, работающее в масляной камере, — машинное масло одновременно смазывает и охлаждает пару трения, а герметичность статических соединений обеспечивают уплотнительные кольца. Двигатель — асинхронный трёхфазный на напряжение 380 В, 50 Гц, с классом изоляции F и классом защиты корпуса IP68, что допускает погружение на глубину до 5 м. Диаметр выходного патрубка в серии — от 25 до 600 мм (DN50–DN600); под него насос может комплектоваться системой автоматического соединения — основание, кронштейн, опорная стойка и направляющие, позволяющие обслуживать насос без спуска персонала в резервуар.
Как подобрать модель
Отправная точка подбора — рабочая точка объекта: требуемая производительность в м³/ч и напор в м (высота подъёма плюс потери в трубопроводе). Их сопоставляют с диапазоном серии — 8–3000 м³/ч по производительности и 5–60 м по напору — и выбирают модель, у которого рабочая точка попадает на паспортную характеристику насоса, а не на край диапазона: работа за пределами номинального напора ведёт к перегрузке и ускоренному износу.
Дальше проверяют диаметр выходного патрубка (25–600 мм) — он должен соответствовать трубопроводу на объекте, иначе потребуется переходник и лишние потери напора. Частота вращения у разных моделей серии — от 590 до 2900 об/мин — связана с числом полюсов двигателя: высокооборотные исполнения дают больший напор при компактных размерах, низкооборотные рассчитаны на большие объёмы при умеренном напоре. Мощность двигателя в серии — от 0,52 до 355 кВт, она растёт вместе с требуемыми производительностью и напором и определяет сечение питающего кабеля и характеристики защитной автоматики.
Вопросы о серии WQ
Максимальная глубина погружения — 5 м от дна резервуара. Насос нельзя закапывать в ил — это забивает проточную часть и выводит электронасос из строя, поэтому уровень жидкости в процессе работы нужно контролировать.
