Tsunami 100WQ80-32-15

Что это за модель

Tsunami 100WQ80-32-15 — канализационный насос с двухканальным колесом на производительность до 80 м³/ч и напор до 32 м, мощность двигателя — 15 кВт. Место в ряду — средняя треть по мощности из 184 моделей; по соотношению производительности и напора он ближе к напорному краю ряда. Соседи по ряду — 100WQ100-30-15 (та же мощность, производительность 170 м³/ч, напор 48 м) и 150WQ150-20-15 (та же мощность, производительность 150 м³/ч, напор 20 м). При равной мощности модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Характерное применение серии WQ: дренаж заболоченных участков, прудов и водоёмов при мелиоративных работах.

Производительность, напор и рабочая точка

Кривая для модели снята: оптимум по КПД приходится на 77,7 м³/ч и 32,5 м — там насос отдаёт 58,1 % подведённой мощности в поток. Скорость в напорной линии считается от диаметра патрубка: Ду100 и 80 м³/ч дают 2,8 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.

Задачи, под которые её берут

Что следует из чисел этой модели:

• Резервуар с переменным уровнем: рубашка охлаждения снимает тепло с двигателя, даже когда насос работает частично оголённым или установлен всухую. Для приёмных камер с редкими наполнениями это единственный способ обойтись без постоянного затопления агрегата.
• Среда с отклонением от нейтральной: допустимый диапазон pH 4-10. За его пределами нужна другая пара материалов, обычная чугунная проточная часть работать не будет.
• Канализационные насосные станции квартала и промплощадки: подъём стоков из приёмного резервуара в самотёчный коллектор, высота подъёма в пределах 25 м.
• Объекты среднего масштаба: приямок, локальные очистные, накопительная ёмкость. Резервуар на 100 м³ откачивается примерно за 1,3 ч.

Конструктивные особенности

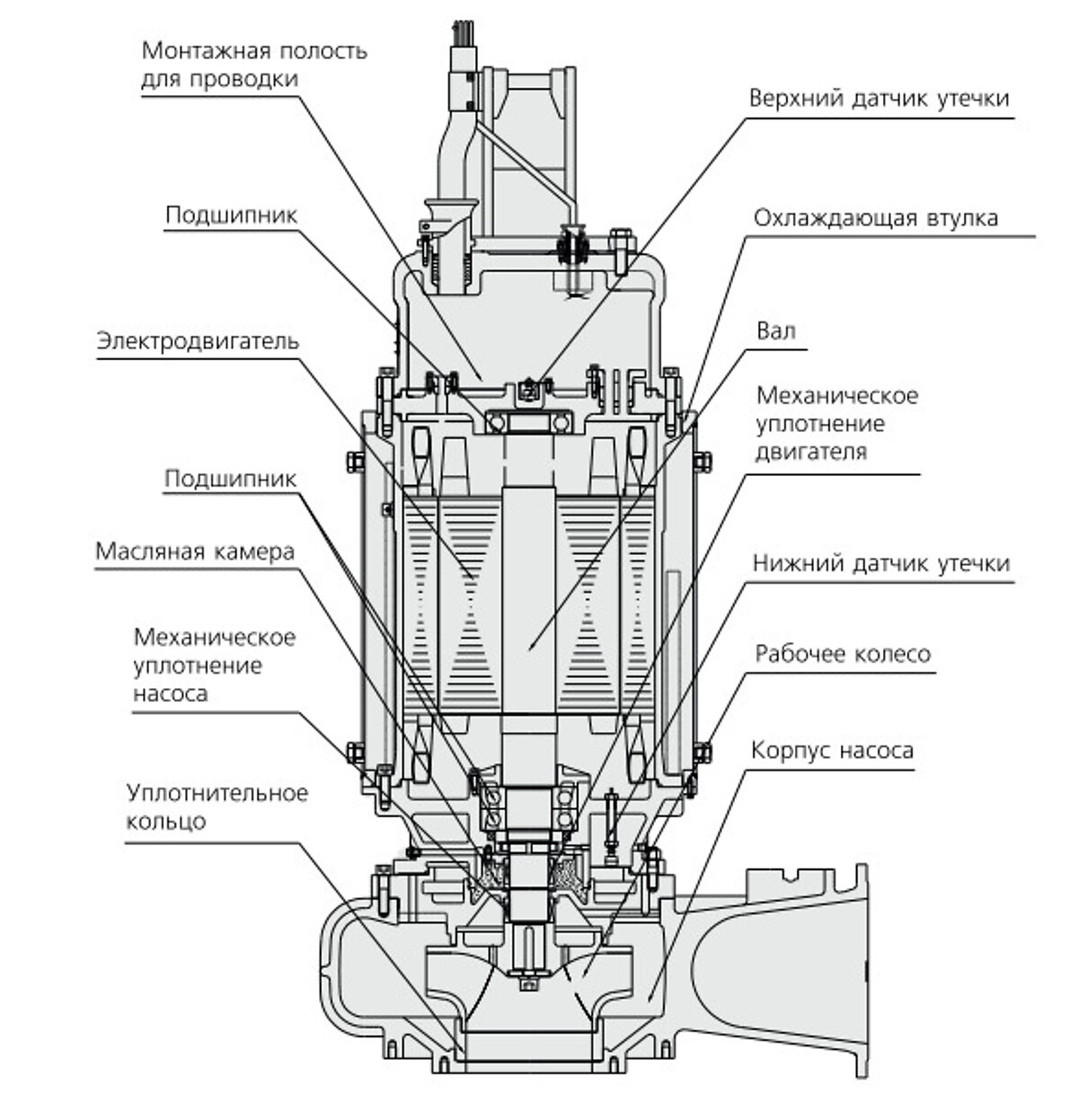

Корпус и рабочее колесо — один материал, HT200 (серый чугун); вал — 20Cr13 нержавеющая хромистая сталь. Диаметр рабочего колеса — 190 мм. 2 900 об/мин — высокая частота вращения, отсюда компактный агрегат при заметном напоре; питание трёхфазное, 380 В, класс нагревостойкости изоляции F, оболочка IPX8. При массе 266 кг для обслуживания нужна таль или лебёдка с направляющей системой.

Среда и ограничения

Ограничения по перекачиваемой жидкости — температура до 40 °C, pH в диапазоне 4-10 и плотность до 1 050 кг/м³. Работа на среде плотностью 1 050 кг/м³ увеличивает нагрузку на вал пропорционально плотности — запас двигателя это учитывает, но выходить за паспортное значение нельзя.
