Проточная часть
Рабочее колесо
Двухканальное
Два широких канала пропускают бытовой мусор и волокно без застревания на кромках.
Tsunami 100WQ60-12-4
Перекачивание сточных вод и сред с волокнистыми включениями без остановки насоса на прочистку рабочего колеса
- Макс. производительность
- 90 м³/ч
- Макс. напор
- 23 м
- Мощность
- 4 кВт
- Напорн. патрубок
- 100 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Откачка бытовых и промышленных сточных вод с тряпками, ветошью и волокном на КНС и очистных сооружениях
- Отвод ливневых стоков и дренаж парковок, подвалов и стройплощадок
- Осушение котлованов, карьеров и шахт при строительных и горных работах
- Перекачка стоков животноводческих ферм и биогазовых установок
- Дренаж заболоченных участков, прудов и водоёмов при мелиоративных работах
- Подача воды в системах аквакультуры и сельскохозяйственного орошения
- Откачка стоков прачечных, гостиниц и предприятий питания
Назначение и место в ряду
90 м³/ч
Расчётная точка по обозначению — 60 м³/ч
Tsunami 100WQ60-12-4 — канализационный насос с двухканальным колесом серии WQ: производительность до 90 м³/ч, напор до 23 м и мощность 4 кВт. Среди 184 моделей серии WQ это одна из младших моделей: по соотношению производительности и напора он держится середины ряда. Соседи по ряду — 80WQ(II)50-15-4 (3,5 кВт, производительность 50 м³/ч, напор 15 м) и 100WQ80-10-4 (та же мощность, производительность 100 м³/ч, напор 24 м). У соседа мощность та же — разница в рабочем колесе и рабочей точке, по ней и подбирают модель. Подача воды в системах аквакультуры и сельскохозяйственного орошения — одна из типовых задач этой серии.
Как читать производительность и напор
Обозначение читается напрямую: 60 м³/ч при напоре 12 м и мощности 4 кВт.
Максимальная производительность 90 м³/ч и максимальный напор 23 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. Цифры в названии не случайны: 60-12 читается как производительность 60 м³/ч при напоре 12 м, это расчётная точка модели. На интерактивном графике видно всю характеристику: напор 15,6 м при производительности 31 м³/ч и 8,8 м при 68 м³/ч. При максимальной производительности 90 м³/ч скорость в напорном патрубке Ду100 достигает 3,2 м/с — рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно. В расчётной точке 60 м³/ч скорость составит 2,1 м/с.

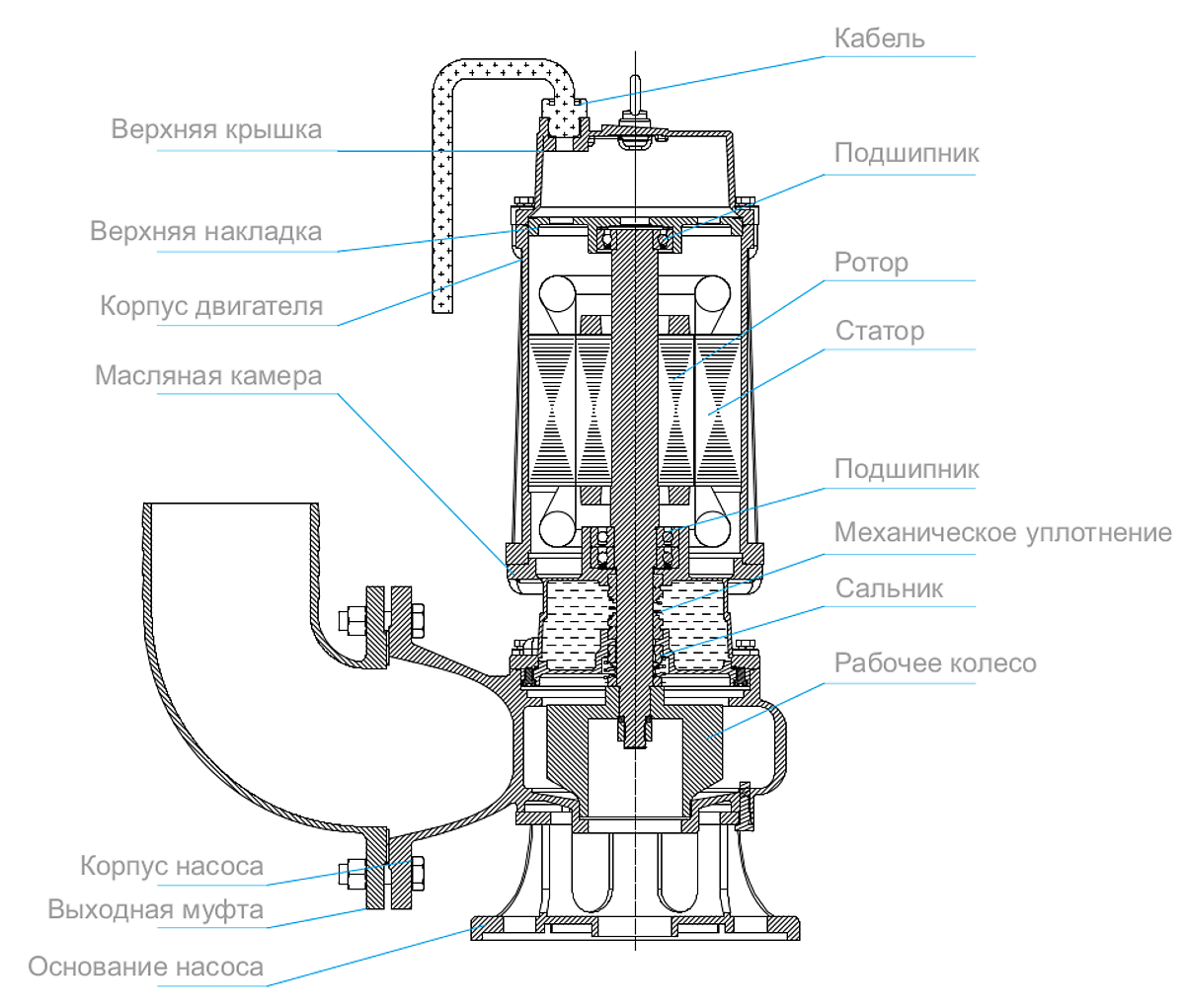

Исполнение и материалы
64 кг
Питание трёхфазное, 380 В. Вес 64 кг — монтаж без грузоподъёмной техники, но вдвоём. Общее для всей серии: класс защиты IP68, уплотнение в масляной камере.
Двухканальное рабочее колесо
Проточная часть построена по двухканальной (двухпроходной) схеме в спиральном корпусе — мягкие твёрдые и волокнистые включения проходят через насос, не застревая на кромках лопастей, поэтому подача остаётся стабильной на стоках с ветошью.
Чугунный корпус
Корпус насоса, крышка и рабочее колесо выполнены из чугуна — конструкция выдерживает абразивный износ песком и взвесями при непрерывной круглосуточной работе.
Класс защиты IP68
Герметичное исполнение двигателя и класс изоляции F допускают погружение насоса на глубину до 5 м без риска попадания влаги в обмотку.
184 модели в одной серии
производительность от 8 до 3000 м³/ч и напор от 5 до 60 м позволяют закрыть диапазон от бытовой КНС до крупной насосной станции без перехода на другую серию.
Уплотнение в масляной камере
Между насосной частью и двигателем стоит механическое торцевое уплотнение, работающее в масляной ванне — масло одновременно смазывает и охлаждает пару трения и продлевает её ресурс между обслуживанием.
Вопросы о Tsunami 100WQ60-12-4
90 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. Расчётный режим по обозначению — 60 м³/ч при напоре 12 м.
