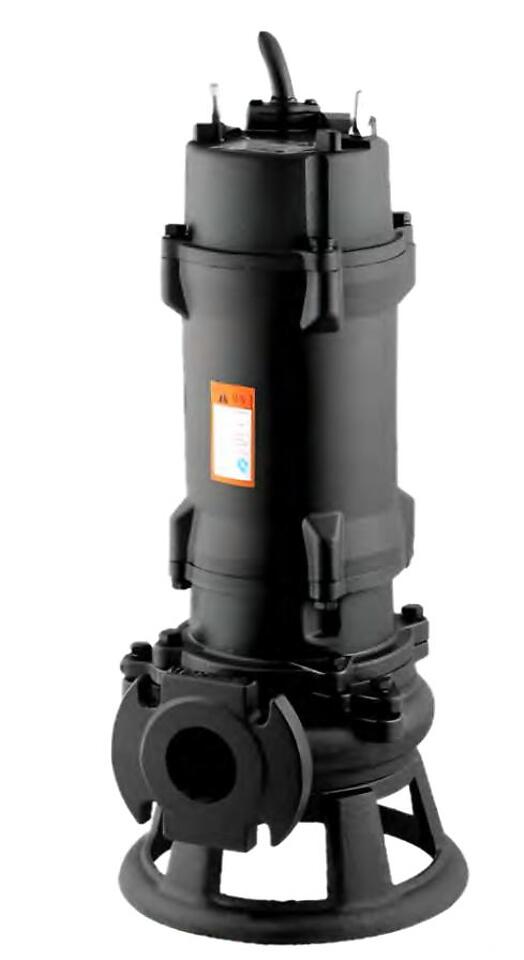

Tsunami GNWQ

Для чего создана серия

Tsunami GNWQ — серия погружных канализационных насосов с режущей кромкой. Твёрдые включения измельчаются на входе, до прохода через рабочее колесо, поэтому мягкое волокно не наматывается на колесо и не перекрывает проточную часть. Профиль серии по назначению производителя — стоки с мягкими волокнами.

15 моделей серии закрывают производительность от 9 до 65 м³/ч и напор от 9 до 25 м при мощности электродвигателя от 0,75 до 5,5 кВт. Такой разброс означает, что в линейке есть и компактные насосы для локального узла частного дома, и модели для небольшой групповой канализационной насосной станции.

В разделе насосов с измельчителем серии различаются устройством режущего узла и составом стоков, под который он рассчитан: AS-WQ режет включения спиральным незасоряемым рабочим колесом, ZGWQ — спиральной режущей частью со сменной режущей пластиной под прочные длинноволокнистые отходы, GNWQ — режущей кромкой под мягкие волокна и твёрдые включения бытовой и малой коммунальной канализации.

Где применяется

• Перекачка бытовых стоков из выгребных ям и накопительных резервуаров частных домовладений
• Отвод стоков из локальных КНС коттеджных посёлков и небольших групп зданий
• Водоотведение из подвальных и приямковых дренажных колодцев при подключении к канализации
• Аварийная откачка переполненных септиков и накопительных ёмкостей
• Перекачка стоков на объектах без самотечной канализации — насосный подъём на нужный уровень
• Перекачка производственных стоков с мягкими волокнистыми включениями

Основная область применения — бытовая и малая коммунальная канализация: там, где рельеф или планировка объекта не позволяют организовать самотечный сброс, GNWQ поднимает стоки на нужную отметку и перекачивает их в магистральную сеть или накопитель. Диаметр выходного патрубка растёт вместе с моделью — от 50 до 100 мм по серии, и соответствует масштабу задачи: от одного домовладения до группы зданий.

Отдельная задача серии — резервная и аварийная откачка: когда накопительный резервуар или септик заполнен выше нормы, а самотечного слива нет, погружной насос с достаточной производительностью и напором решает проблему без вызова ассенизаторской техники.

Устройство и особенности конструкции

Ключевой узел серии — режущая кромка перед рабочим колесом: она измельчает твёрдые включения до того, как они попадут в проточную часть, и не даёт мягкому волокну намотаться на колесо. Остальная компоновка типична для погружных канализационных насосов этого класса: герметичный электродвигатель в отдельном отсеке корпуса и кабель питания с уплотнённым вводом.

За точным составом материалов проточной части, классом защиты корпуса и типом уплотнения вала конкретной модели стоит свериться с паспортом изделия или уточнить у поставщика — это тот случай, когда деталь важна для подбора под конкретную агрессивность стоков, и её не стоит принимать по умолчанию без проверки.

Как подобрать модель

Подбор ведут по рабочей точке объекта: нужной подаче стоков (м³/ч) и напору (м) до точки сброса. Диапазон серии — 9–65 м³/ч и 9–25 м — сравнивают с этой точкой и выбирают модель с запасом по обоим параметрам, а не только по одному из них.

Маркировка модели содержит все три параметра сразу: например, в 50GNWQ12-10-1.1 первое число после кода серии — производительность 12 м³/ч, второе — напор 10 м, третье — мощность электродвигателя 1,1 кВт. Диаметр выходного патрубка (50, 65, 80 или 100 мм) вынесен в начало обозначения и обычно растёт вместе с моделью — так что маркировка целиком уже даёт исходные данные для сравнения с трубопроводом на объекте.
