Серия · Насосы с измельчителем

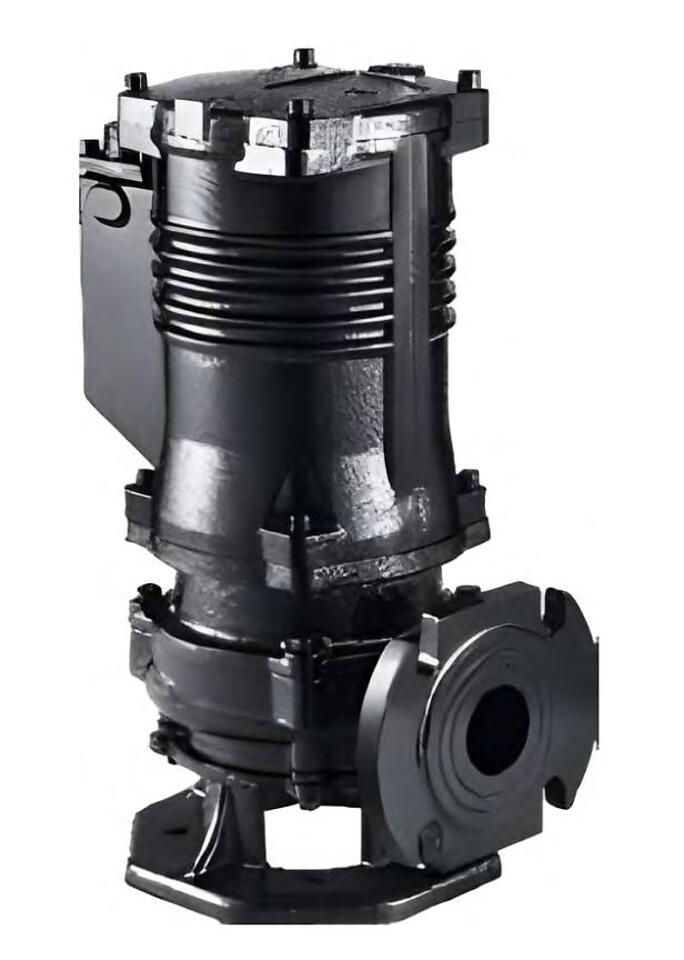

Tsunami ZGWQ
Чугунный погружной фекальный насос со спиральным режущим механизмом: измельчает волокнистые и хлопчатобумажные включения в стоках перед прохождением через рабочее колесо.
- Перекачка стоков со скотобоен и биогазовых установок с высокопрочными волокнами
- Хозяйственно-бытовая и ливневая канализация автостоянок и коммунальных объектов
- Отвод сточных вод больниц, гостиниц и торговых центров
- Перекачка мутной воды и щелочных стоков строительных площадок и карьеров
- Модернизация канализации подземных парковок
- Откачка из приёмных камер перед очистными сооружениями
- Работа в приёмных резервуарах насосных станций водоотведения
- Макс. производительность
- 15–108 м³/ч
- Макс. напор
- 9–45 м
- Мощность
- 0,75–7,5 кВт
Проточная часть
Рабочее колесо
Спиральное с режущим механизмом
Вращается против часовой стрелки, если смотреть со стороны всасывания. Перед колесом стоит режущий диск; зазор между ними держат в пределах 0,1–0,25 мм — от этого зависят и качество измельчения, и потребление тока.
Измельчитель
Режет включения до входа в колесо
Волокно, ветошь и влажные салфетки измельчаются на входе и не наматываются на рабочее колесо.
Что означает обозначение
Разбор на примере модели серии. В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Наведите курсор на часть обозначения или на её описание: связанная пара подсветится.
--
- 40Диаметр напорного патрубка40 мм — совпадает с характеристикой
- ZGWQСерияКонструкция, материалы и тип рабочего колеса
- 6Производительность в рабочей точке6 м³/ч в расчётной точке
- 12Напор в рабочей точке12 м в расчётной точке
- 0.75Мощность двигателя0.75 кВт — совпадает с характеристикой
Характеристики серии
Показано 20 из 22 кривых. Отметьте нужные модели значком графика в таблице ниже.
Серия ZGWQ
Таблица значений
| Производительность, м³/ч | 40ZGWQ6-12-0.75 | 40ZGWQD6-12-0.75 | 50ZGWQ10-10-0.75 | 50ZGWQD10-10-0.75 | 40ZGWQ7-15-1.1 | 40ZGWQD7-15-1.1 | 50ZGWQ12-10-1.1 | 50ZGWQD12-10-1.1 | 65ZGWQ25-10-1.5 | 65ZGWQD25-10-1.5 | 50ZGWQ9-22-2.2 | 65ZGWQ20-18-2.2 | 80ZGWQ45-9-2.2 | 50ZGWQ15-22-3 | 65ZGWQ35-15-3 | 65ZGWQ26-22-4 | 80ZGWQ45-17-4 | 65ZGWQ25-30-5.5 | 100ZGWQ100-15-7.5 | 100ZGWQ60-22-7.5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | Напор H, м | |
| 14 | 9,9 | 8,4 | 9,9 | 8,4 | 12 | 11 | 12 | 11 | 15 | 15 | 18 | 20 | 22 | 20 | 21 | 28 | 26 | 28 | 25 | 25 |
| 28 | — | — | — | — | — | — | — | — | 8,4 | 8,4 | 14 | 15 | 17 | 16 | 17 | 25 | 23 | 25 | 23 | 23 |
| 43 | — | — | — | — | — | — | — | — | — | — | — | 9,8 | 12 | — | 13 | 22 | 20 | 22 | 21 | 21 |
| 57 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 18 | 16 | 18 | 19 | 19 |
| 71 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12 | — | 16 | 16 |
| 85 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 13 | 13 |
| 99 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 10 | 10 |
Для чего создана серия
32
Гидравлика и материалы внутри серии общие — подбор сводится к рабочей точке
Tsunami ZGWQ — чугунный погружной фекальный насос с режущим механизмом на входе рабочего колеса. Спиральная режущая головка с острыми лезвиями измельчает волокнистые и хлопчатобумажные включения в стоках до того, как они попадут в проточную часть, — это отличает серию от насосов для чистых или слабозагрязненных стоков.
Диапазон серии — производительность 15–108 м³/ч, напор 9–45 м при мощности двигателя 0,75–7,5 кВт. Все двигатели серии оснащены встроенной дисковой тепловой защитой от перегрузки, потери фазы и перегрева. 30 из 32 моделей серии есть на складе.
Где применяется
9–45 м
Работа на краю характеристики сокращает ресурс — берите с запасом
- Стоки со скотобоен и биогазовых установок с высокопрочными волокнами
- Хозяйственно-бытовая и ливневая канализация автостоянок и коммунальных объектов
- Сточные воды больниц, гостиниц и торговых центров
- Перекачка и сброс стоков очистных сооружений и ферм
- Мутная вода и щелочные стоки строительных площадок и карьеров
- Модернизация канализации подземных парковок
Ключевой сценарий применения ZGWQ — стоки, в которых помимо жидкой фракции присутствуют тряпки, волокна, элементы гигиенических изделий и другие мягкие включения: без режущего механизма они наматываются на рабочее колесо и блокируют насос. Серия рассчитана именно на такие стоки — бытовую и промышленную канализацию, стоки боен и ферм, — а не на чистую или техническую воду, для которой избыточна и режущая головка, и связанное с ней энергопотребление.
Устройство и особенности конструкции
15–108 м³/ч
Корпус насоса изготовлен из чугуна HT250, верхняя крышка — из чугуна HT200. Режущая часть выполнена из некорродирующего сплава твердостью по Роквеллу более 58 HR, винты и кольца — из нержавеющей стали SUS304. Рабочее колесо — спиральное, вращается против часовой стрелки, если смотреть со стороны всасывания.
Уплотнение вала — двойное механическое, графит-карбид кремния, что снижает риск протечки жидкости в полость двигателя. Кабель питания выполнен по конструкции Stigma: она предотвращает распространение воды в корпус двигателя по проводу, если повреждена внешняя оболочка. Двигатель — сухого исполнения, заливать в его полость воду или масло запрещено; все модели серии оснащены встроенной дисковой тепловой защитой от перегрузки, потери фазы и перегрева двигателя.
После замены режущего диска важно выдержать зазор между рабочим колесом и диском в пределах 0,1–0,25 мм — от этого зависит и качество измельчения, и энергопотребление насоса.
Как подобрать модель
Подбор начинается с расчетной рабочей точки — требуемой производительности в диапазоне 15–108 м³/ч и напора в диапазоне 9–45 м — и диаметра выходного патрубка (40–100 мм в зависимости от модели), который должен соответствовать напорному трубопроводу. Маркировка вида 50ZGWQ10-10-0,75 уже содержит эти параметры: 50 — диаметр выхода в мм, далее подача в м³/ч, напор в м и мощность двигателя в кВт.
Отдельно стоит учитывать состав стоков: чем выше доля волокнистых и тканевых включений, тем важнее не превышать номинальную производительность насоса — на перегрузке режущий механизм изнашивается быстрее. Для стоков с абразивными твердыми частицами (песок, стройматериалы) режущий механизм не защищает от повышенного износа корпуса и рабочего колеса, и такие среды требуют отдельной консультации по подбору. Монтаж выполняется на глубине не более 5 м с запасом не менее 0,5 м от дна, чтобы исключить всасывание ила и работу насоса всухую.
Вопросы о серии ZGWQ
Буква D в маркировке означает однофазное исполнение на 220 В. Модели без D — трехфазные, на 380 В.
