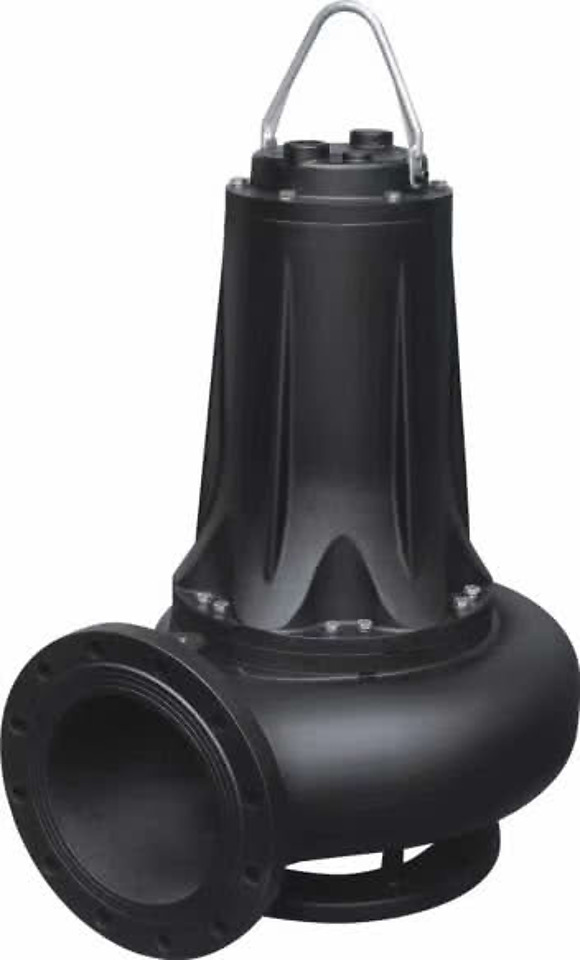

Tsunami AS-WQ

Для чего создана серия

Tsunami AS-WQ — погружной фекальный насос со спиральным режущим незасоряемым рабочим колесом. Он предназначен для перекачки грязных, липких и скользких сточных вод, содержащих твёрдые и волокнистые включения: обычное колесо в таких стоках быстро забилось бы тряпками, ветошью или растительными волокнами и насос встал бы. Здесь резание выполняет сама гидравлика — режущая кромка спирального колеса разрезает длинные волокнистые частицы (мешки, ремни, ткань, траву) прямо в проточной части и сбрасывает их вместе с потоком воды. Это решение для стоков с посторонними включениями, когда решётка перед насосом отсутствует или не задерживает волокна.

Диапазон серии — производительность от 96 до 1106 м³/ч, напор от 14 до 79 м при мощности двигателя от 5,5 до 110 кВт, поэтому Tsunami AS-WQ закрывает задачи от локальной КНС до крупной станции перекачки. Часть моделей есть в наличии на складе.

Где применяется

• Откачка стоков канализационных насосных станций (КНС) с высоким содержанием тряпок и гигиенических салфеток
• Перекачка стоков биогазовых реакторов и септиков перед дальнейшей обработкой
• Отведение сточных вод гостиниц, ресторанов и торговых центров с органическими и волокнистыми загрязнениями
• Откачка стоков животноводческих комплексов с включениями подстилки и растительных волокон
• Перекачка производственных стоков с ветошью и текстильными отходами
• Аварийная откачка переполненных приёмных резервуаров и колодцев без предварительной решётки

По данным производителя, основная область применения серии — перекачка сточных вод, включая стоки биогазовых реакторов септиков. Список выше не исчерпывающий: это любая точка сети, где в стоках заведомо присутствует текстиль или волокно, способное намотаться на обычное рабочее колесо.

Устройство и особенности конструкции

Насос собран как единый погружной блок: электродвигатель, механическое уплотнение и гидравлическая часть со спиральным режущим колесом расположены на одном валу в герметичном корпусе. Двигатель намотан 100% медным проводом, вал выполнен из стали 45# или нержавеющей стали — материал зависит от конкретной модели. Спиральное рабочее колесо с режущей кромкой изготовлено из нержавеющей стали, механическое уплотнение вала — из твёрдого сплава и карбида кремния, что обеспечивает герметичность при контакте с абразивными и агрессивными стоками.

Корпус защищён по классу IP68 и допускает постоянную работу в затопленном приямке, кабель питания имеет заводскую длину 8 м. Максимальная температура перекачиваемой жидкости — 50°C. Серия выпускается в двух скоростных рядах — 1450 и 2900 об/мин — и предлагает три варианта монтажа: с подвижной гибкой трубой ® для переносной установки, с жёсткой трубой (Y) для стационарного монтажа и с автоматическим сцепным устройством (Z), где насос при опускании сам садится на ответный патрубок на дне резервуара — такое исполнение удобно для КНС, которые регулярно обслуживают с подъёмом насоса на поверхность без демонтажа трубопровода.

Как подобрать модель

Отправная точка подбора — рабочая точка по производительности и напору, а не паспортные максимумы. Нужный напор складывается из геометрической высоты подъёма и потерь в напорном трубопроводе (трение по длине, повороты, задвижки), поэтому расчёт по одной геометрии почти всегда занижает требуемый напор. К расчётному значению стоит добавлять запас 10–15%, чтобы насос работал не на самом краю характеристики, где растёт риск кавитации и падает КПД, а ближе к её середине — там же обычно и максимум эффективности.

Выходной диаметр в серии — от 80 до 300 мм, он должен соответствовать диаметру напорного трубопровода, иначе на переходнике добавятся лишние потери. Для станций с частыми пусками стоит закладывать запас по производительности с учётом залпового притока стоков, а для стоков с повышенным содержанием волокна — не брать модель «впритык» под расчётный расход: на волокнистой среде запас по подаче работает и на ресурс режущей кромки.
