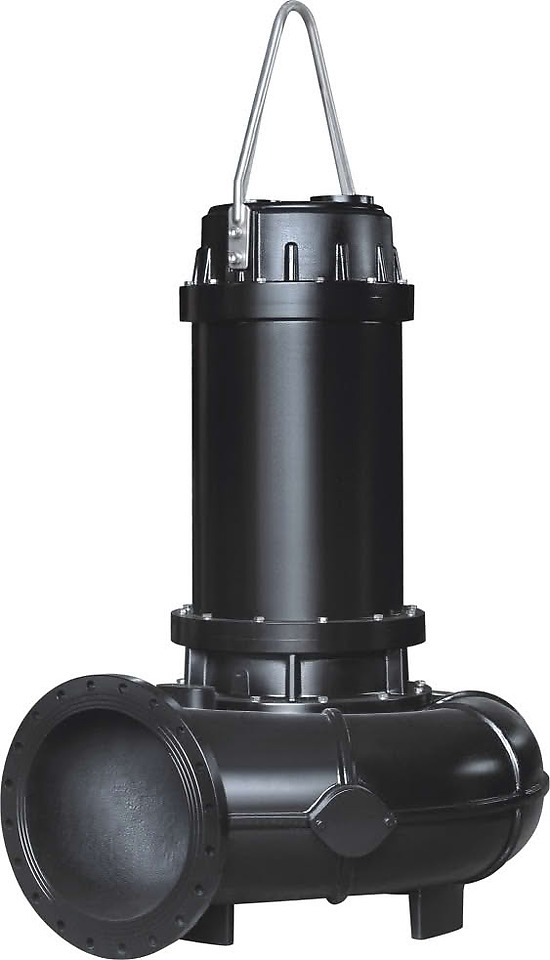

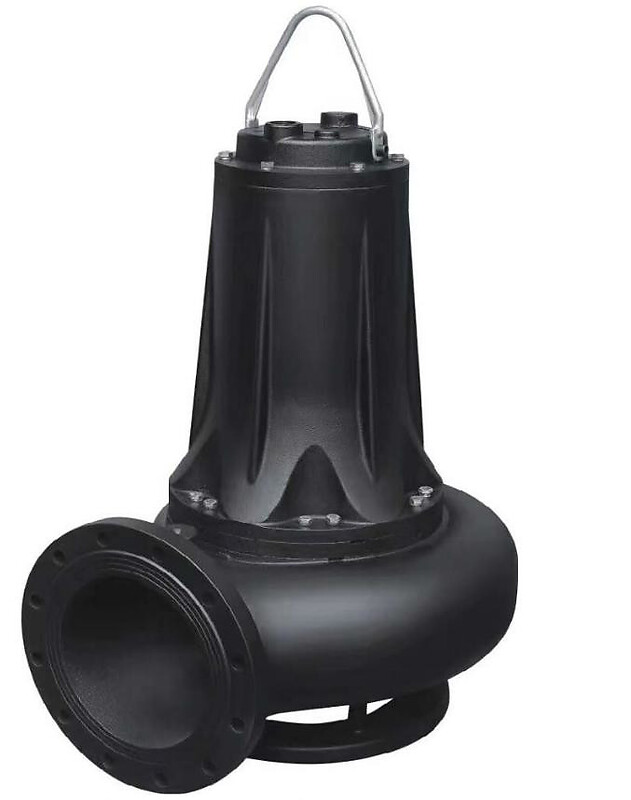

Tsunami 100ASWQ100-65-55-4

Назначение и место в ряду

Tsunami 100ASWQ100-65-55-4 — погружной фекальный насос со спиральным режущим колесом серии AS-WQ: производительность до 314 м³/ч, напор до 73 м и мощность 55 кВт. Среди 119 моделей серии AS-WQ это одна из старших моделей: по соотношению производительности и напора он ближе к напорному краю ряда. Соседи по ряду — 300ASWQ800-12-45-4 (45 кВт, производительность 1 025 м³/ч, напор 32 м) и 150ASWQ180-50-55-4 (та же мощность). У соседа мощность та же — разница в рабочем колесе и рабочей точке, по ней и подбирают модель. Аварийная откачка переполненных приёмных резервуаров и колодцев без предварительной решётки — одна из типовых задач этой серии.

Как читать производительность и напор

Цифры в названии не случайны: 100-65 читается как производительность 100 м³/ч при напоре 65 м, это расчётная точка модели. На интерактивном графике видно всю характеристику: напор 63 м при производительности 111 м³/ч и 42,1 м при 237 м³/ч. При максимальной производительности 314 м³/ч скорость в напорном патрубке Ду100 достигает 11,1 м/с — для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой. В расчётной точке 100 м³/ч скорость составит 3,5 м/с.

Где применяют эту модель

Задачи, под которые подходит Tsunami 100ASWQ100-65-55-4 по своим характеристикам:

• Напорная канализация малого диаметра: коттеджные посёлки, отдельные здания вдали от коллектора. Режущий механизм измельчает волокно и влажные салфетки, из-за которых засоряются обычные колёса, — трасса Ду50–80 не забивается.
• Перекачка стоков на дальние расстояния и верхние отметки: напорные коллекторы, подача на очистные сооружения выше по рельефу. Напор 73 м — это либо подъём около 55 м, либо длинная напорная трасса при небольшой геометрической высоте.
• Откачка больших объёмов: резервуары, отстойники, затопленные площадки. Ёмкость на 1000 м³ модель освобождает примерно за 3,2 ч работы в расчётной точке.
• Стационарная установка: масса 759 кг требует направляющих труб и тали или крана, поэтому машину закладывают в проект насосной станции, а не переставляют по объекту.
• Постоянная работа под уровнем жидкости: оболочка IP68 допускает длительное погружение, поэтому насос оставляют в приямке или резервуаре, а не поднимают между включениями.

Исполнение и материалы

Двигатель на 1 450 об/мин: обычное исполнение для этого класса машин, ресурс проточной части заметно выше, чем у двухполюсных; питание трёхфазное, 380 В, номинальный ток 102,9 А, оболочка IP68. Вес 759 кг — грузоподъёмность площадки и подход крана проверяют до поставки. Кабель в комплекте — 8 м. Расчётные условия по среде: температура до 50 °C.
