Проточная часть
Рабочее колесо
Вихревое
Колесо утоплено в корпусе и закручивает поток: твёрдые частицы проходят мимо лопастей.

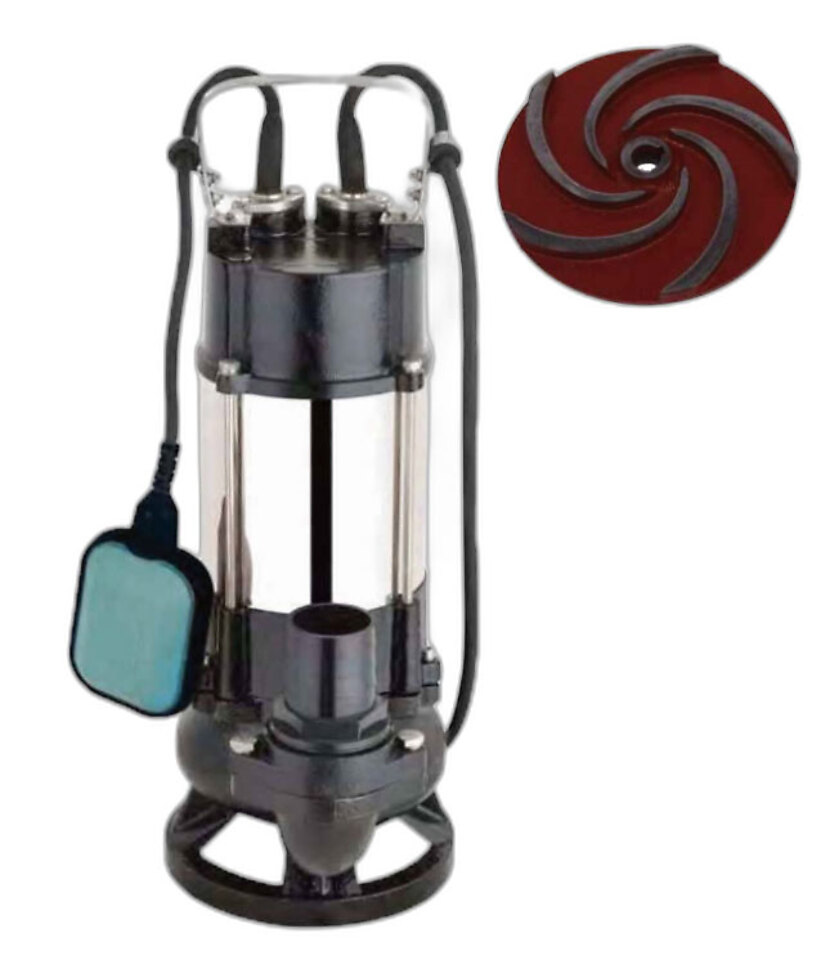

Tsunami 50TU2.45
Перекачка сточных вод с крупными и волокнистыми включениями без прямого контакта частиц с рабочим колесом
- Макс. производительность
- 10 м³/ч
- Макс. напор
- 6 м
- Мощность
- 0,45 кВт
- Напорн. патрубок
- 35 мм
- Поставка под заказ — срок уточним при подтверждении заявки
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Аварийная откачка стоков на строительных площадках и небольших шахтах
- Канализация торговых и бизнес-центров, гостиниц, школ и больниц
- Перекачка стоков очистных сооружений и животноводческих ферм
- Отвод стоков мясного и рыбного производства
- Ливневая канализация небольших посёлков, зданий и производственных цехов
- Перекачка чистой воды в сельском хозяйстве и аквакультуре
- Работа в приёмных резервуарах насосных станций водоотведения
- Откачка септиков и накопительных ёмкостей
Назначение и место в ряду
10 м³/ч
Крайняя точка характеристики, при минимальном противодавлении
6 м
Достигается при производительности, близкой к нулю
Tsunami 50TU2.45 — канализационный насос с вихревым колесом Vortex серии TU: производительность до 10 м³/ч, напор до 6 м и мощность 0,45 кВт. Среди 17 моделей серии TU это одна из младших моделей: по соотношению производительности и напора он держится середины ряда. Ближайшая модель в ряду — 50TU2.45S (та же мощность). Одинаковая мощность здесь ничего не решает: смотреть надо на производительность и напор в расчётной точке. Отвод стоков мясного и рыбного производства — одна из типовых задач этой серии.
Как читать производительность и напор
Максимальная производительность 10 м³/ч и максимальный напор 6 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. График характеристики для модели в каталоге производителя не приведён — подбор ведётся расчётом: требуемый расход, геометрическая высота подъёма и потери на трение. Напорный патрубок Ду35 при производительности 10 м³/ч даёт скорость потока 2,9 м/с: рабочий диапазон для короткой напорной линии, на длинной трассе потери считают отдельно.
Исполнение и материалы
Питание трёхфазное, 380 В, номинальный ток 1,3 А; класс нагревостойкости изоляции F. При массе 17,5 кг модель переносит один человек. Марка кабеля — 4G4.0. Конструктивные решения серии распространяются и на эту модель: вихревое рабочее колесо Vortex, два конструктивных исполнения.
Вихревое рабочее колесо Vortex
Колесо создаёт вихревой поток на входе в корпус, и жидкость перекачивается за счёт закрутки, а не прямого прохождения через лопасти — твёрдые и длинноволокнистые частицы проходят насос, не наматываясь на кромки и не забивая проточную часть.
Два конструктивных исполнения
Лёгкие модели линейки 50TU2.x выполнены из нержавеющей стали и рассчитаны на мощность до 1,5 кВт, тяжёлые чугунные модели — до 11 кВт и 190 м³/ч: материал и мощность подбираются под задачу в рамках одной серии.
9 из 17 моделей в наличии на складе
Больше половины серии доступно без ожидания заказа с завода.
Три варианта присоединения к трубопроводу
Подвижная гибкая труба (R), жёсткая труба (Y) или автоматическое соединение (Z) с направляющими — последнее позволяет обслуживать насос без спуска персонала в резервуар.
Вопросы о Tsunami 50TU2.45
10 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
