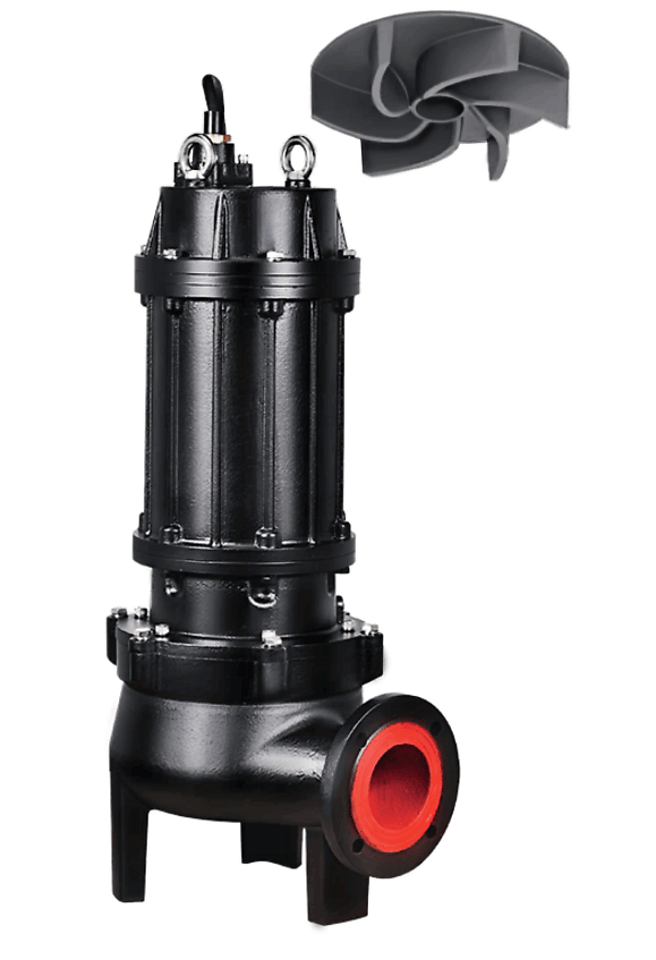

Tsunami TU

Для чего создана серия

Tsunami TU — серия погружных фекальных насосов с вихревым рабочим колесом Vortex. Колесо не соприкасается со средой напрямую — оно раскручивает поток на входе в корпус, и уже вихрь несёт частицы через насос. За счёт этого TU перекачивает стоки с крупными и длинноволокнистыми включениями, не забиваясь так, как забивается насос с обычным закрытым рабочим колесом.

В серии два конструктивных исполнения: лёгкие модели линейки 50TU2.x из нержавеющей стали (мощность до 1,5 кВт, производительность до 28 м³/ч) и чугунные модели для более тяжёлых задач (до 11 кВт, до 190 м³/ч). Диапазон напора по всей серии — от 6 до 23 м. 9 из 17 моделей есть в наличии на складе.

Где применяется

• Аварийная откачка стоков на строительных площадках и небольших шахтах;
• канализация торговых и бизнес-центров, гостиниц, школ и больниц;
• перекачка стоков очистных сооружений и животноводческих ферм;
• отвод стоков мясного и рыбного производства;
• ливневая канализация небольших посёлков, зданий и производственных цехов;
• перекачка чистой воды в сельском хозяйстве и аквакультуре.

Насос одинаково подходит для загрязнённой и чистой воды — рабочая среда допускает pH от 6 до 10 и плотность жидкости до 1,3 г/см³. Это делает TU универсальным для объектов, где через одну и ту же приямочную станцию в разное время проходят и хозяйственно-бытовые стоки, и относительно чистая вода — например, ливневая канализация небольшого предприятия или дренаж сельскохозяйственного объекта.

Лёгкие стальные модели рассчитаны на компактные задачи — устранение локальной аварии, откачку приямка небольшого здания. Чугунные модели старших размеров закрывают более требовательные объекты — канализацию цехов, ферм и очистных сооружений с расходом до 190 м³/ч.

Устройство и особенности конструкции

Рабочее колесо Vortex — главная конструктивная особенность серии: поток закручивается на входе в спиральный корпус, и уже вихрь переносит твёрдые частицы к выходному патрубку, почти не касаясь лопастей. Это снижает риск наматывания волокна и заклинивания, характерный для насосов с обычным закрытым рабочим колесом.

Максимальная глубина погружения — от 10 до 20 м в зависимости от модели, температура перекачиваемой жидкости — до 40°C. Насос комплектуется одним из трёх типов присоединения к трубопроводу: подвижной гибкой трубой ® для временной или мобильной установки, жёсткой трубой (Y) для стационарного монтажа или автоматическим соединением (Z) с направляющими колоннами — оно позволяет поднимать насос на поверхность для обслуживания без спуска персонала в резервуар. Лёгкие модели линейки 50TU2.x — двухполюсные, работают на 2850 об/мин при 50 Гц и 3450 об/мин при 60 Гц.

Как подобрать модель

Подбор начинают с рабочей точки объекта — требуемой производительности и напора. Диапазон серии — 10–190 м³/ч по производительности и 6–23 м по напору. Для расхода до 28 м³/ч и мощности до 1,5 кВт подходят лёгкие стальные модели линейки 50TU2.x, для больших объёмов и напоров — чугунные модели от 65TU2 до 100TU4.

Дальше проверяют диаметр выходного патрубка (35–100 мм по серии) под трубопровод объекта и способ обслуживания станции: если насос нужно поднимать на поверхность без спуска в резервуар, выбирают исполнение с автоматическим соединением (Z), в остальных случаях достаточно гибкой ® или жёсткой (Y) трубы.
