Tsunami TG

Для чего создана серия

Tsunami TG — серия чугунных погружных насосов с режущим механизмом на всасывающем патрубке и вихревой крыльчаткой Vortex. Задача серии — перекачивать жидкие отходы с частицами, требующими измельчения: поток волокнистых включений разрезается на мелкие кусочки до входа в рабочее колесо, поэтому насос не теряет подачу из-за намотки тряпок и ветоши и не забивает напорный трубопровод на выходе.

В серии восемь моделей: производительность от 12 до 25 м³/ч, напор от 15 до 42 м, мощность двигателя от 0,75 до 5,5 кВт, диаметр выходного патрубка — 40 или 50 мм. Питание — трёхфазное 380 В или однофазное 220 В в зависимости от исполнения.

Где применяется

• Отвод сточных вод под высоким давлением в небольших локальных канализационных системах;
• перекачка стоков и отходов мясного и рыбного производства;
• сбор и перекачка производственных сточных вод на фабриках и заводах;
• откачка стоков из резервуаров больниц, гостиниц и торговых центров;
• перекачка стоков на станциях утилизации жидких отходов, требующих измельчения перед сбросом;
• отведение сточных вод животноводческих ферм.

Основная задача Tsunami TG — локальные канализационные системы объектов, где в стоке регулярно присутствуют волокнистые и текстильные включения: гостиниц, больниц, торговых центров, административных зданий, школ. Насос стоит там, где перекачка ведётся под повышенным давлением на небольшом по объёму участке сети, а забивание напорной линии тряпками и ветошью привело бы к частым остановкам на прочистку.

Вторая область — пищевые и сельскохозяйственные производства: мясные и рыбные цеха, животноводческие фермы, где в стоке помимо жидкости присутствуют шкура, шерсть, растительные остатки и другие волокнистые частицы, которые нужно измельчить перед откачкой на очистные сооружения или в общую канализационную сеть.

Устройство и особенности конструкции

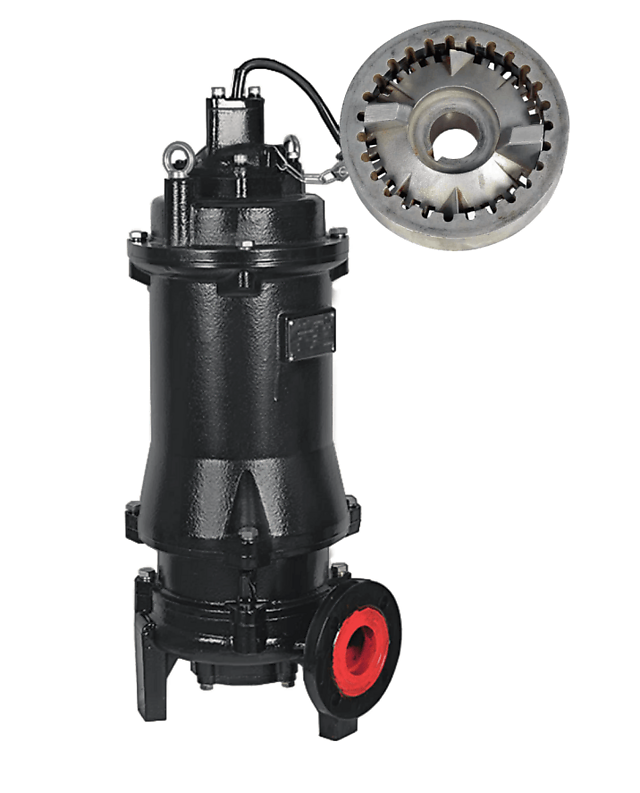

Корпус насоса и электродвигателя — чугунный. На всасывающем патрубке установлен режущий механизм из стационарного и вращающегося лезвия: поток взвешенных волокнистых частиц разрезается на мелкие кусочки, а затем откачивается вихревой крыльчаткой Vortex, которая не контактирует напрямую со средой — жидкость закручивается корпусом насоса, что снижает риск повторного наматывания волокна на лопасти.

Насос комплектуется одним из трёх вариантов монтажа: с подвижной гибкой трубой ® для съёмной установки, с жёсткой трубой (Y) на фланцевом соединении, либо с автоматическим соединением (Z) — направляющими и опорным патрубком на дне резервуара, позволяющими поднимать насос на обслуживание без спуска персонала и слива резервуара.

В обозначении модели зашифрованы диаметр патрубка, серия, число полюсов двигателя и мощность: например, 40TG2.75 — патрубок 40 мм, двухполюсный двигатель мощностью 0,75 кВт. Индекс «S» в конце обозначения указывает на однофазное исполнение 220 В.

Как подобрать модель

Отправная точка — рабочая точка объекта: требуемая производительность (м³/ч) и напор (м) с учётом высоты подъёма и потерь в трубопроводе. Их сопоставляют с диапазоном серии — 12–25 м³/ч по производительности и 15–42 м по напору, — выбирая модель так, чтобы рабочая точка приходилась на среднюю часть паспортной характеристики, а не на её край.

Дальше проверяют диаметр выходного патрубка (40 или 50 мм) относительно трубопровода на объекте, тип электропитания (380 В трёхфазное или 220 В однофазное) и массу насоса (25–67 кг в зависимости от модели и способа монтажа) — это определяет, какая грузоподъёмная оснастка понадобится при установке и обслуживании.
