Разбор задачи: бентонитовый шлам на буровых работах

Что было

Приямок с отработанным бентонитовым раствором. За время простоя раствор расслоился: сверху осветлённая вода, ниже — густой, почти пластичный слой. Дренажный насос откачал верх и начал захватывать воздух, приямок при этом остался заполненным больше чем наполовину.

Попытка «дотянуться» — опустить насос глубже — привела к падению подачи и росту тока: насос уткнулся в среду, которую его колесо перекачивать не рассчитано.

Почему обычный насос здесь не работает

Густой шлам ведёт себя не как жидкость. Он не подтекает к всасыванию сам: вокруг патрубка образуется полость, насос выбирает её и дальше работает вхолостую, хотя вокруг полно среды.

Второе обстоятельство — нагрузка. Вязкая среда повышает крутящий момент на валу, а низкая скорость потока вдоль корпуса ухудшает охлаждение двигателя. Оба фактора действуют одновременно, поэтому «слабый» насос здесь не просто не справляется — он работает в перегрузе.

Что подходит

Задача решается конструкцией с агитатором: лопасти на входе постоянно взмучивают осевшую фракцию, поддерживая среду в подвижном состоянии перед всасыванием.

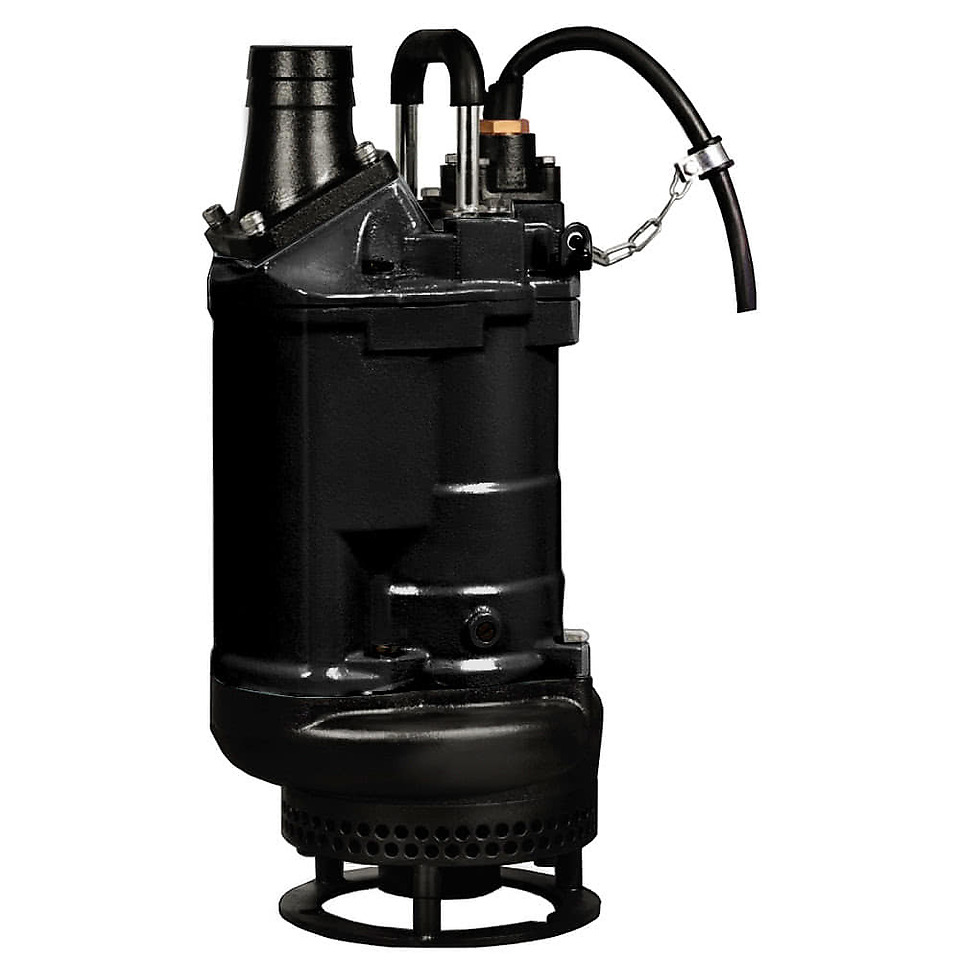

• Tsunami KTD — агитатор перед рабочим колесом, хромистая крыльчатка с износостойкой пластиной, верхний выпускной патрубок. Производительность 30–100 м³/ч при напоре 14–32 м. Вариант для приямков и локальных точек.
• Tsunami KTS — та же логика на больших расходах: производительность 99–372 м³/ч, напор 14,8–32 м, свободный проход 30 мм, четырёхполюсный двигатель. Пониженная частота вращения на густой среде работает лучше, чем высокая.
• Tsunami NTZ — крыльчатка с агитатором и охлаждающий кожух, производительность 72–246 м³/ч. Кожух здесь важен: он даёт теплоотвод, когда скорость потока у корпуса низкая.

Как считать рабочую точку

Для густых сред рабочая точка, посчитанная по воде, оптимистична. Потери в напорной линии выше, а фактическая подача ниже, чем даёт паспортная кривая. Практический подход — не закладываться в характеристику впритык и отдельно проверять ограничение по плотности среды, а не только подачу и напор.

И ещё одно наблюдение из этого случая: приямок, который не вычерпывают до конца, каждый цикл начинается с более плотного остатка. Регулярная полная откачка проще, чем разовая борьба со слежавшимся слоем.
