Tsunami KTS

Для чего создана серия

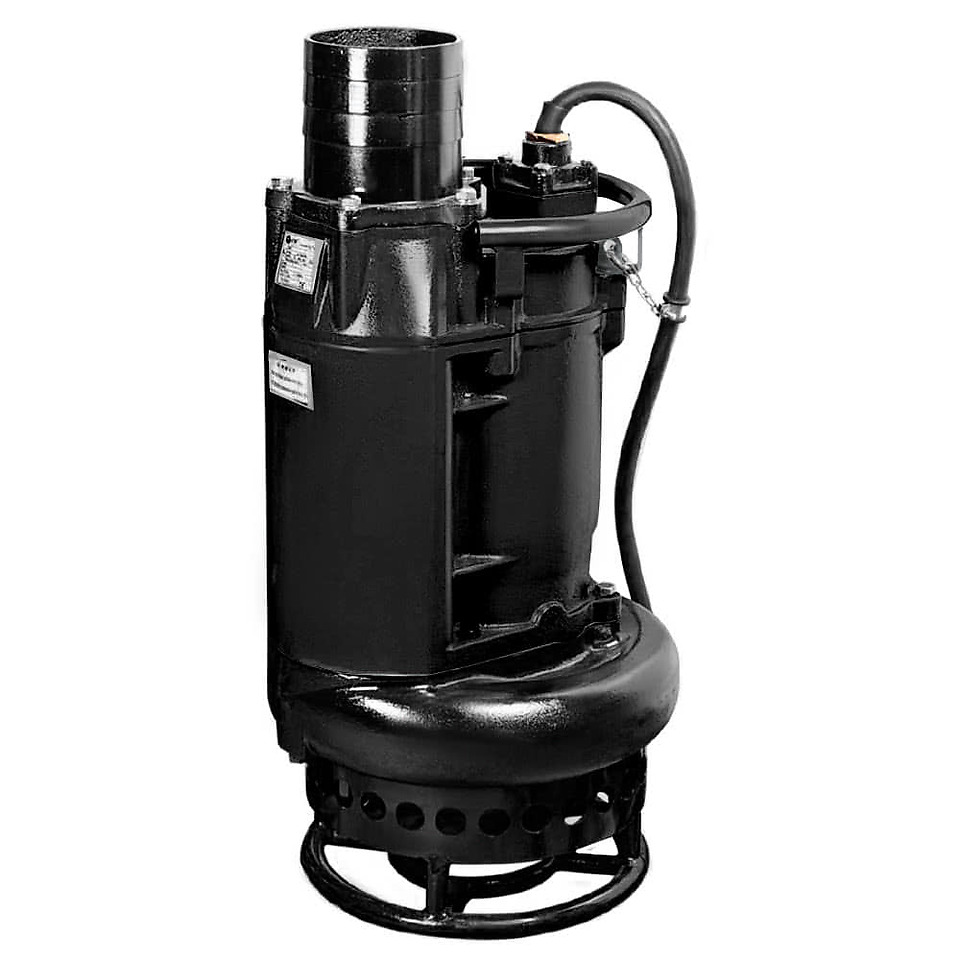

Tsunami KTS — серия погружных шламовых насосов с 4-полюсным двигателем и агитатором на рабочем колесе. Насос предназначен для тяжёлых условий работы: перекачивания густых шламов, грязной жидкости и воды с бентонитом, — а конструкция из прочного чугуна рассчитана на долгую непрерывную работу без перегрева и остановок.

Отличительная черта серии — выходной патрубок расположен сверху корпуса, а не сбоку, как у большинства шламовых насосов. Это позволяет устанавливать насос в стеснённом пространстве — узких шахтных приямках и колодцах, где боковой вывод трубопровода физически не помещается.

В серии шесть моделей с мощностью от 4 до 22 кВт, подачей от 99 до 372 м³/ч и напором от 14,8 до 32 м; пять моделей есть в наличии на складе.

Где применяется

• Перекачка тяжёлых шламов и грязной жидкости на очистных сооружениях;
• откачка бентонитового раствора при строительных и буровых работах;
• работа в шахтах при перекачке угольной руды и сопутствующих шламов;
• осушение строительных карьеров с водой, содержащей ил и песок;
• установка в стеснённых приямках благодаря верхнему расположению выходного патрубка;
• перекачка загрязнённых жидкостей общего назначения на стройплощадках.

Основная область — шахты и строительные карьеры, где насос работает в узких приямках и колодцах: верхний выход патрубка здесь не декоративная особенность, а условие монтажа, поскольку боковой отвод в таком пространстве часто негде разместить.

Вторая область — очистные сооружения и буровые работы, где приходится перекачивать густой шлам и бентонитовый раствор с высокой концентрацией твёрдых частиц: агитатор на рабочем колесе перемешивает среду перед всасывающим патрубком и не даёт насосу забиваться.

Устройство и особенности конструкции

Рабочее колесо выполнено из сплава с высоким содержанием хрома и дополнено агитатором — лопасти перемешивают шлам перед входом в насос и не дают твёрдым частицам уплотняться на дне приямка. Корпус насоса и двигателя — из прочного чугуна, конструкция включает статор, ротор, подшипники, механическое уплотнение и входной фильтр, защищающий проточную часть от крупных включений.

Электродвигатель — трёхфазный на напряжение 380 В, четырёхполюсный, частота вращения — 1450 об/мин, класс изоляции обмоток — F, класс защиты корпуса — IP68. Длина кабеля — 8 м, максимальная глубина погружения — 15 м, максимальная температура перекачиваемой жидкости — 40°C.

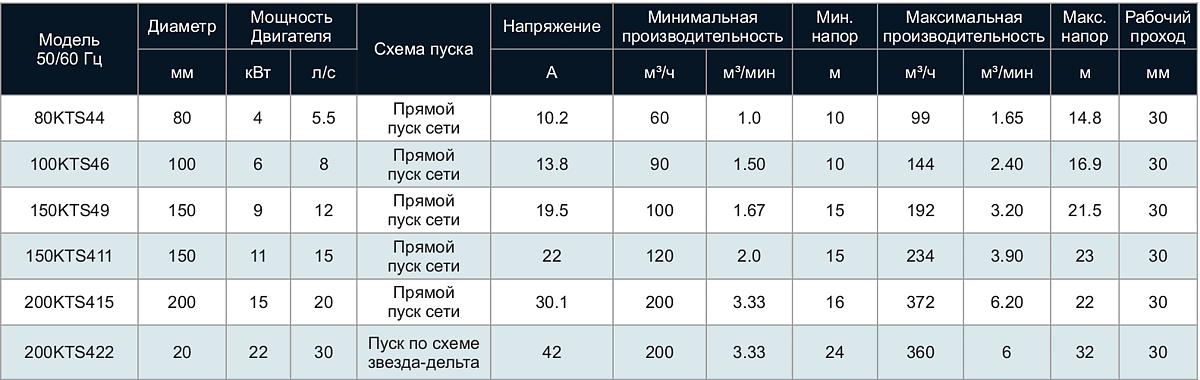

Свободный проход у всех моделей серии — 30 мм. Диаметр выходного патрубка — от 80 до 200 мм в зависимости от модели, масса — от 108 до 408 кг. Самая мощная модель серии (200KTS422, 22 кВт) запускается по схеме «звезда-дельта» для снижения пускового тока, остальные модели — прямым пуском от сети.

Как подобрать модель

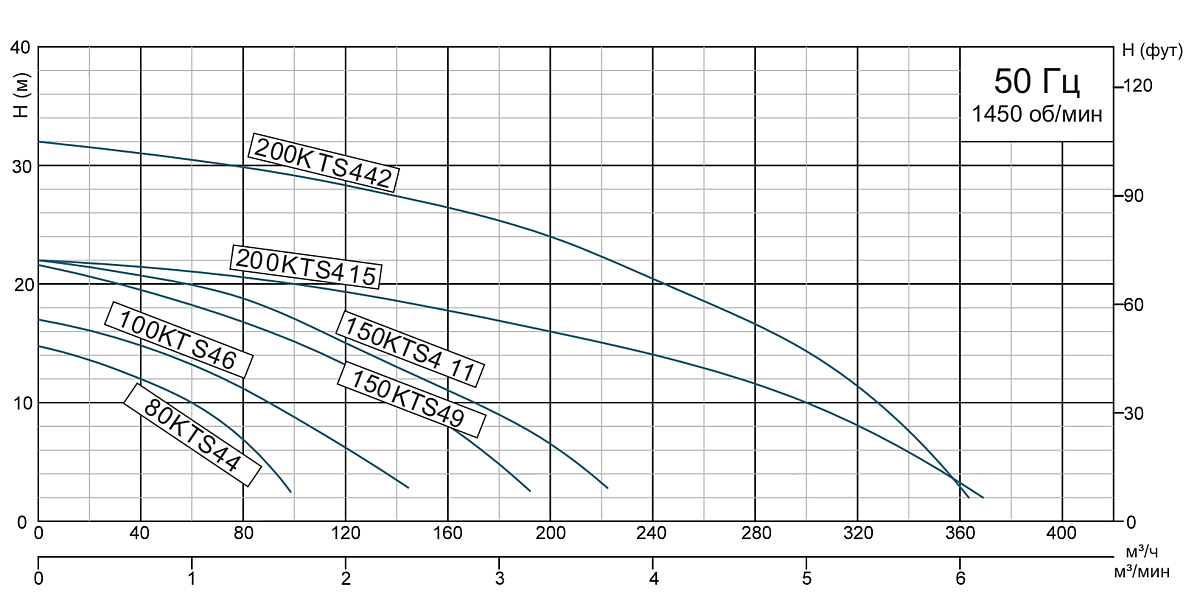

Отправная точка — требуемые производительность (м³/ч) и напор (м) в рабочей точке объекта. Диапазон серии — 99–372 м³/ч по производительности и 14,8–32 м по напору: младшая модель (80KTS44, 4 кВт, патрубок 80 мм) рассчитана на компактные задачи с умеренным расходом, старшая (200KTS422, 22 кВт, патрубок 200 мм) — на максимальную производительность при увеличенном напоре.

Дальше проверяют диаметр выходного патрубка (80–200 мм) — он должен соответствовать трубопроводу или рукаву на объекте — и электроснабжение: модели мощностью до 15 кВт запускаются прямым пуском, для 200KTS422 (22 кВт) нужна схема пуска «звезда-дельта». Свободный проход 30 мм одинаков для всей линейки, поэтому по этому параметру дополнительно выбирать не требуется.
