Tsunami NTZ

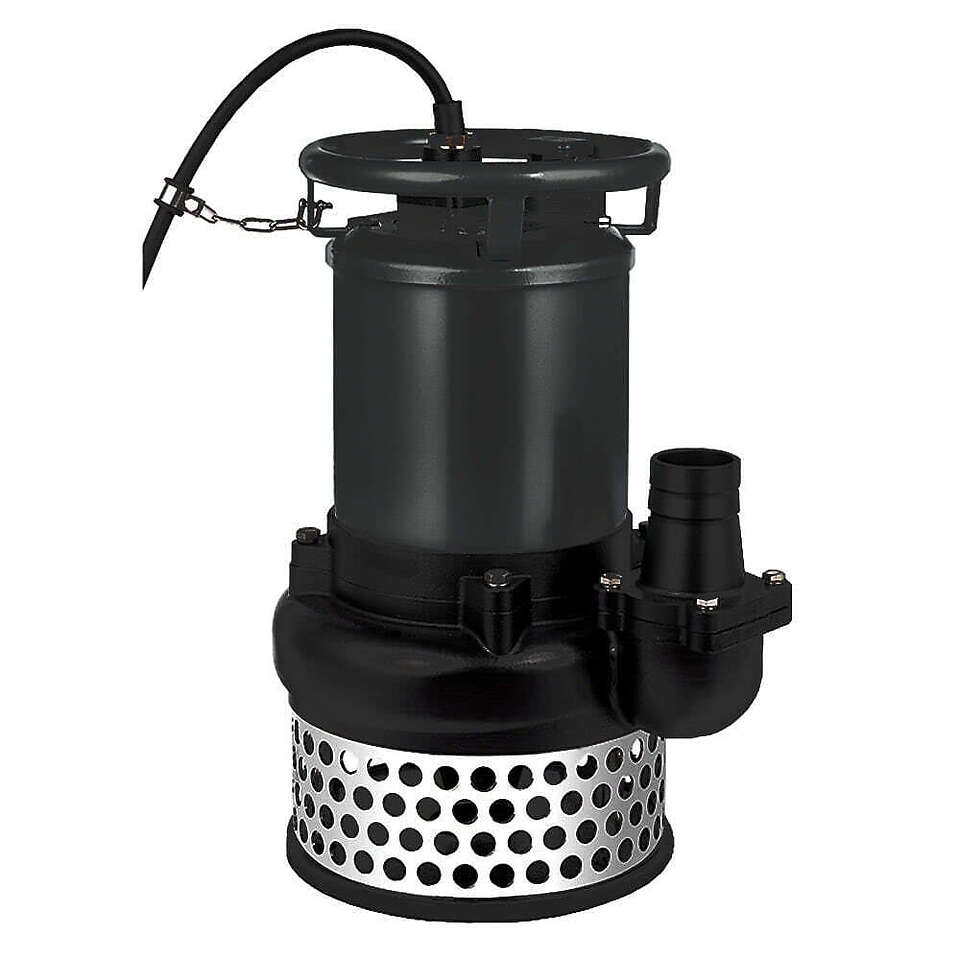

Погружной шламовый насос с агитатором и хромистым рабочим колесом для тяжёлых условий эксплуатации — перекачивает густые шламы, буровые растворы и грязную воду с бентонитом.
- Откачка бурового раствора с бентонитом на буровых установках
- Перекачка шлама и пульпы на каменных и рудных карьерах
- Осушение отстойников и шахтных выработок от глинистой суспензии
- Откачка мутной и грязной воды с илом и песком на строительных карьерах
- Дренаж котлованов при фундаментных и общестроительных работах
- Работа в зумпфах с уплотнённым донным осадком
- Гидротранспорт песка при намыве и рекультивации территорий
- Макс. производительность
- 72–246 м³/ч
- Макс. напор
- 12–27 м
- Мощность
- 2,2–11 кВт
Проточная часть
Рабочее колесо
Хромистое с агитатором
Свободный проход 20–30 мм. Агитатор взмучивает осевший шлам, не давая насосу закапываться в плотный осадок, — обычное дренажное колесо на такой среде истирается и забивается.
Агитатор
Взмучивает осадок перед всасыванием
Разрушает уплотнённый слой на дне зумпфа, поэтому насос забирает пульпу, а не чистую воду над осадком.
Кривые характеристик
Технические данные
Что означает обозначение
Разбор на примере модели серии. В названии зашиты параметры — зная правило, характеристики читаются прямо из прайса. Наведите курсор на часть обозначения или на её описание: связанная пара подсветится.
- NTZСерияКонструкция, материалы и тип рабочего колеса
- 3Диаметр напорного патрубка3″ — 80 мм, совпадает с характеристикой
- 2.2Мощность двигателя2.2 кВт — совпадает с характеристикой
Характеристики серии

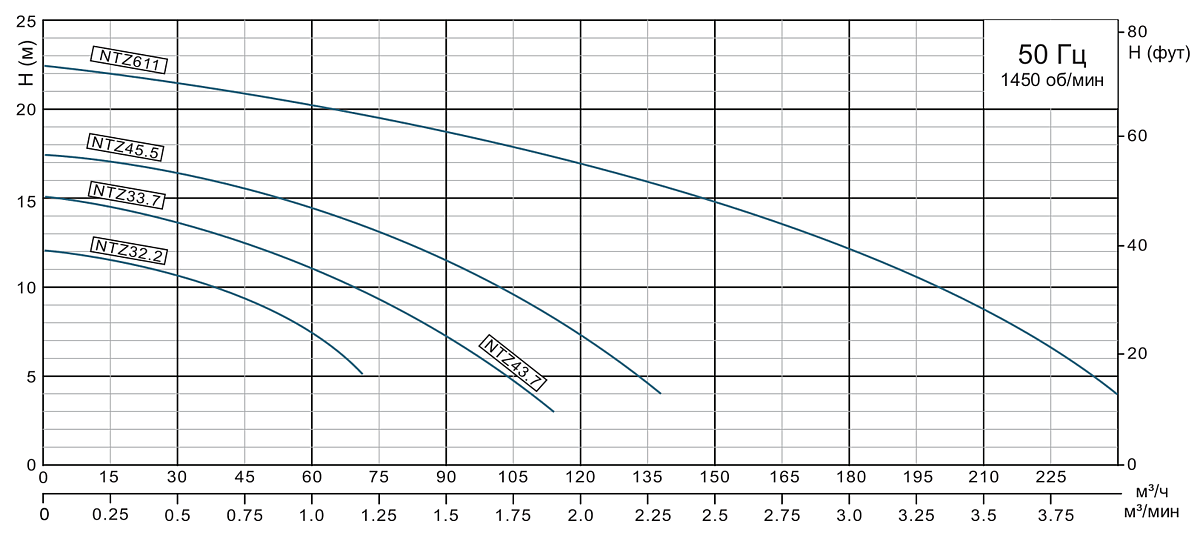

Показано 6 из 6 кривых. Отметьте нужные модели значком графика в таблице ниже.
Серия NTZ
Таблица значений
| Производительность, м³/ч | NTZ32.2 | NTZ33.7 | NTZ43.7 | NTZ45.5 | NTZ411 | NTZ611 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | Напор H, м | КПД, % | Мощность P, кВт | |
| 0 | 12 | 0,1 | 1,6 | 15 | 0,1 | 2 | 15 | 0,1 | 1,9 | 19 | 0,1 | 3,7 | 27 | — | — | 22 | 0,1 | 6,8 |
| 30 | 11 | 36 | 2,4 | 13 | 37 | 3 | 14 | 37 | 2,9 | 17 | 30 | 4,8 | 25 | — | — | 21 | 24 | 8 |
| 59 | 8 | 42 | 3 | 11 | 47 | 3,9 | 11 | 47 | 3,9 | 14 | 44 | 5,6 | 24 | — | — | 20 | 38 | 9,1 |
| 89 | — | — | — | — | — | — | 7,6 | 39 | 4,8 | 11 | 43 | 6,1 | 21 | — | — | 19 | 47 | 10 |
| 119 | — | — | — | — | — | — | — | — | — | 7,2 | 33 | 6,5 | 17 | — | — | 17 | 51 | 11 |
| 149 | — | — | — | — | — | — | — | — | — | — | — | — | 12 | — | — | 15 | 50 | 12 |
| 178 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12 | 45 | 12 |
| 208 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 9,5 | 38 | 12 |
| На графике | м³/ч | м | кВт | мм | мм | кг | Действия | |
|---|---|---|---|---|---|---|---|---|
| Tsunami NTZ32.2NTZ32.2в наличии | 72 | 12 | 2,2 | 80 | 20 | 92 | ||
| Tsunami NTZ33.7NTZ33.7в наличии | 86,4 | 15 | 3,7 | 80 | 20 | 108 | ||
| Tsunami NTZ43.7NTZ43.7 | 114 | 15 | 3,7 | 100 | 20 | 108 | ||
| Tsunami NTZ45.5NTZ45.5 | 138 | 17,5 | 5,5 | 100 | 30 | 139 | ||
| Tsunami NTZ411NTZ411в наличии | 162 | 27 | 11 | 100 | 30 | 210 | ||
| Tsunami NTZ611NTZ611 | 246 | 22 | 11 | 150 | 20 | 210 |
Для чего создана серия
6
Гидравлика и материалы внутри серии общие — подбор сводится к рабочей точке
Tsunami NTZ — серия погружных шламовых насосов для продолжительной работы в тяжёлых условиях: перекачки густых шламов, грязной жидкости, глинистой суспензии и буровых растворов, содержащих бентонит. Рабочее колесо изготовлено из сплава с высоким содержанием хрома и работает в паре с агитатором — лопастным узлом, который взмучивает осевший на дне шлам перед всасыванием, не давая насосу закапываться в плотный осадок.
Конструкция рассчитана на непрерывную эксплуатацию там, где обычный дренажный насос быстро выходит из строя от абразивного износа: подача в серии — от 72 до 246 м³/ч, напор — от 12 до 27 м, мощность двигателя — от 2,2 до 11 кВт. В линейке 6 моделей с диаметром выпускного патрубка от 80 до 150 мм, три из них есть в наличии на складе.
Где применяется
12–27 м
Работа на краю характеристики сокращает ресурс — берите с запасом
- Откачка бурового раствора с бентонитом на буровых установках;
- перекачка шлама и пульпы на каменных и рудных карьерах;
- осушение отстойников и шахтных выработок от глинистой суспензии;
- откачка мутной и грязной воды с илом и песком на строительных карьерах;
- перекачка угольной руды в виде пульпы;
- дренаж котлованов при фундаментных и общестроительных работах.
Основная область применения — карьеры и шахты, где насос работает в прямом контакте с абразивной суспензией: пульпой, буровым раствором, водой с песком и илом. Хромистое рабочее колесо и агитатор держат насос работоспособным там, где стандартное дренажное колесо истирается или забивается за короткий срок.
Вторая область — строительные площадки и фундаментные работы: откачка воды из котлованов, отстойников и приямков с высоким содержанием взвеси, в том числе буровых растворов на основе бентонита, остающихся после устройства свай и скважин.
Устройство и особенности конструкции
72–246 м³/ч
Рабочее колесо — из сплава с высоким содержанием хрома, устойчивого к абразивному износу; оно работает в паре с агитатором, который взмучивает шлам у дна, обеспечивая стабильный подпор на входе насоса. Корпус двигателя окружён охлаждающим кожухом: он создаёт принудительную циркуляцию перекачиваемой жидкости вдоль статора, поэтому насос может продолжительно работать при низком уровне воды, не перегреваясь.
Двигатель — четырёхполюсный, класс изоляции F, класс защиты корпуса IP68, что допускает погружение на глубину до 20 м. Длина штатного кабеля — 8 м, температура перекачиваемой среды — до 40°C. Электропитание — трёхфазное, 380 В ±10%, 50 Гц (в исполнении 60 Гц — тоже 380 В). Свободный проход рабочего колеса в зависимости от модели — 20 или 30 мм, диаметр выпускного патрубка — от 80 до 150 мм.
Как подобрать модель
Отправная точка — рабочая точка объекта: требуемая производительность в м³/ч и напор в м с учётом высоты подъёма и потерь в трубопроводе. В серии NTZ подача лежит в диапазоне 72–246 м³/ч, напор — 12–27 м; модель выбирают так, чтобы рабочая точка попадала на паспортную характеристику, а не на край диапазона, иначе насос будет работать с перегрузкой двигателя или недобором подачи.
Дальше сверяют диаметр выпускного патрубка (80–150 мм) с трубопроводом на объекте и характер твёрдых включений в перекачиваемой среде — свободный проход у разных моделей составляет 20 или 30 мм. Мощность двигателя растёт вместе с производительностью и напором — от 2,2 до 11 кВт — и определяет требования к кабелю и питающей автоматике.
Вопросы о серии NTZ
Максимальная глубина погружения — 20 м, класс защиты корпуса IP68. Длина штатного кабеля — 8 м, при необходимости большей длины кабель заказывается по запросу.
