Tsunami QNS

Для чего создана серия

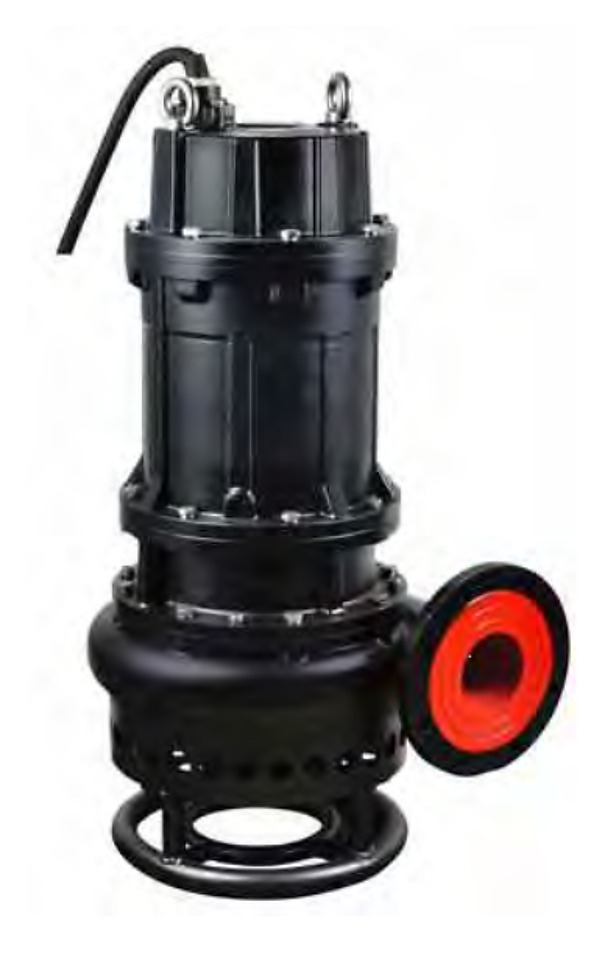

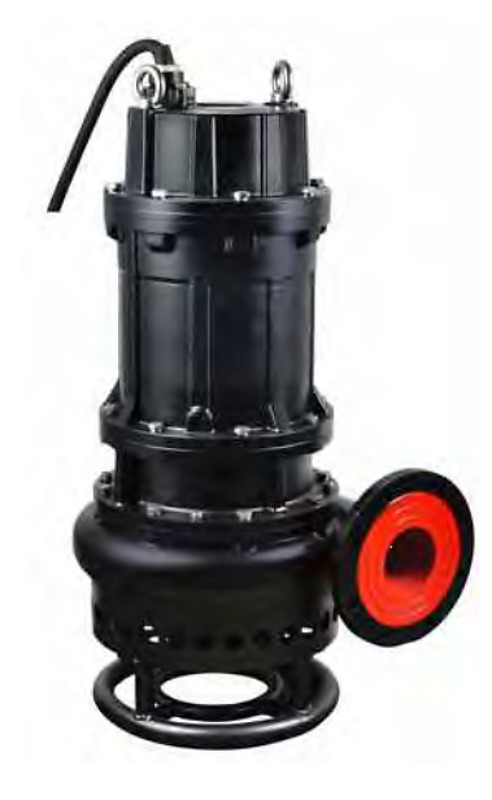

Tsunami QNS — серия погружных шламовых насосов для перекачки абразивных пульп, песка и шлама. Рабочее колесо — полуоткрытое, из сплава с высоким содержанием хрома, а в нижней части насоса установлена мешалка: она взмучивает донный осадок в суспензию прямо перед всасывающим отверстием, поэтому насос забирает не только жидкость над осадком, но и сам осадок.

В серии 17 моделей с подачей от 75 до 600 м³/ч, напором от 13 до 57 м и мощностью двигателя от 2,2 до 75 кВт — 4-полюсный двигатель во всех моделях работает на 1450 об/мин от трёхфазной сети 380 В. 5 моделей есть в наличии на складе.

Где применяется

• Подводная добыча песка;
• очистка дна прудов и отстойников от донных отложений;
• дренаж иловых вод на строительных площадках;
• поверхностный дренаж шахт и карьеров;
• откачка стоков с кварцевым песком, шламом и шлаком на обогатительных фабриках;
• перекачка песка при дорожных работах.

Основная область применения — горнодобывающие и обогатительные предприятия, где через насос постоянно проходит абразивная взвесь: кварцевый песок, шлам, шлак. Обычный дренажный насос с закрытым или вихревым рабочим колесом в такой среде быстро теряет производительность из-за износа проточной части — полуоткрытое колесо из износостойкого сплава и мешалка на входе рассчитаны именно на такую нагрузку.

Вторая область — обслуживание отстойников и прудов: удаление донных наносов, дренаж иловых карт, откачка иловых вод на строительных площадках, где грунт и вода перемешаны в плотную взвесь.

Устройство и особенности конструкции

Корпус насоса в базовой версии QNS — ковкий чугун, а рабочее колесо, мешалка и входная пластина — сплав с высоким содержанием хрома; в версии QNS-G из этого же сплава выполнен и корпус — для сред с максимальным абразивным износом. Торцевое уплотнение — пара Sic-Sic/Sic-Sic, устойчивая к абразивным частицам в перекачиваемой среде.

Двигатель изолирован по классу F, класс защиты корпуса — IP68, максимальная глубина погружения — 15 м, температура перекачиваемой жидкости — до 40°C при плотности среды до 1,3 г/см³ и pH от 6 до 10. В моделях мощностью 55–75 кВт дополнительно установлены датчики защиты от перегрева обмотки и утечки масла или воды в уплотнительной камере — неисправность фиксируется до отказа насоса. Присоединение к трубопроводу — подвижной гибкой трубой ® или жёсткой трубой (Y).

Как подобрать модель

Подбор начинают с рабочей точки объекта — требуемой производительности и напора. Диапазон серии — 75–600 м³/ч по производительности и 13–57 м по напору; чем выше требуемый напор, тем меньше свободный проход рабочего колеса (от 20 до 40 мм по серии), поэтому крупность перекачиваемых твёрдых частиц нужно сверять с этим параметром отдельно.

Дальше проверяют диаметр выходного патрубка (80–200 мм) под трубопровод объекта и, если среда особенно абразивна — например, кварцевый песок с острыми гранями, — рассматривают версию QNS-G с полностью хромистым корпусом вместо базовой чугунной.
