Проточная часть
Рабочее колесо
Полуоткрытое хромистое, с мешалкой на входе
Колесо, мешалка и входная пластина — из сплава с высоким содержанием хрома, свободный проход 20–40 мм. Мешалка взмучивает донный осадок прямо перед всасыванием, поэтому насос забирает и сам осадок.
Мешалка на входе
Взмучивает осадок перед всасыванием
Разрушает уплотнённый слой на дне зумпфа, поэтому насос забирает пульпу, а не чистую воду над осадком.

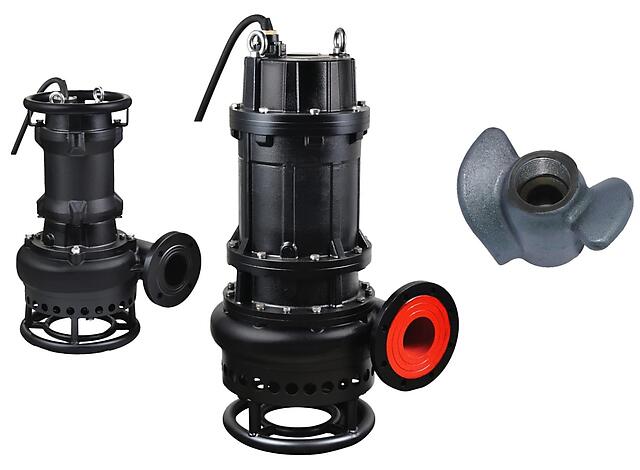

Tsunami 150QNS430
Перекачивание абразивных пульп и песчаных суспензий там, где обычный дренажный насос быстро изнашивается
- Макс. производительность
- 360 м³/ч
- Макс. напор
- 36 м
- Мощность
- 30 кВт
- Напорн. патрубок
- 150 мм
- Есть на складе — отгрузим сегодня Заказ, оплаченный до конца рабочего дня, уходит в транспортную компанию в тот же день.
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Подводная добыча песка
- Очистка дна прудов и отстойников от донных отложений
- Дренаж иловых вод на строительных площадках
- Поверхностный дренаж шахт и карьеров
- Откачка стоков с кварцевым песком, шламом и шлаком на обогатительных фабриках
- Перекачка песка при дорожных работах
- Гидротранспорт песка при намыве и рекультивации территорий
- Перекачка бурового шлама на буровых площадках
- Перекачка пульпы на обогатительных фабриках и в хвостохранилищах
Назначение и место в ряду
360 м³/ч
Крайняя точка характеристики, при минимальном противодавлении
36 м
Достигается при производительности, близкой к нулю
Tsunami 150QNS430 — шламовый насос в погружном исполнении серии QNS: производительность до 360 м³/ч, напор до 36 м и мощность 30 кВт. Среди 17 моделей серии QNS это одна из старших моделей: по соотношению производительности и напора он держится середины ряда. Соседи по ряду — 200QNS422 (22 кВт, производительность 350 м³/ч, напор 35 м) и 150QNS437 (37 кВт, производительность 366 м³/ч, напор 43 м). Разница между соседями невелика, и переплата за лишние киловатты окупается только реальным ростом рабочей точки. Гидротранспорт песка при намыве и рекультивации территорий — одна из типовых задач этой серии.
Как читать производительность и напор
Максимальная производительность 360 м³/ч и максимальный напор 36 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. Кривая Q-H для модели оцифрована — по ней видно скорость падения напора: при 125 м³/ч это 31,3 м, при 269 м³/ч уже 19,7 м. Напорный патрубок Ду150 при производительности 360 м³/ч даёт скорость потока 5,7 м/с: для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.
Исполнение и материалы
Свободный проход 30 мм. Этого достаточно для бытовых стоков с бумагой и мелким мусором. Частота вращения 1 450 об/мин — четырёхполюсный двигатель, компромисс между напором и износом; питание трёхфазное, 380 В, номинальный ток 57,6 А, оболочка IP68. Вес 444 кг — грузоподъёмность площадки и подход крана проверяют до поставки. Кабель в комплекте — 8 м. Конструктивные решения серии распространяются и на эту модель: торцевое уплотнение Sic-Sic/Sic-Sic, датчики защиты в старших моделях.
Условия эксплуатации
Среда, на которую рассчитан модель: температура до 40 °C, pH в диапазоне 6-10 и плотность до 1 300 кг/м³. Предел по плотности 1 300 кг/м³ — это ограничение по двигателю, а не по проточной части: чем тяжелее среда, тем больше мощности уходит на тот же расход.
Мешалка на входе
В нижней части насоса установлена мешалка — она взмучивает донный осадок в суспензию перед тем, как он попадёт во впускное отверстие, поэтому насос откачивает придонный слой, а не только жидкость над ним.
Износостойкий сплав с высоким содержанием хрома
Рабочее колесо, мешалка и входная пластина выполнены из сплава с высоким содержанием хрома; в версии QNS-G из этого же сплава отлит и корпус насоса — для максимально абразивных сред.
Торцевое уплотнение Sic-Sic/Sic-Sic
Пара трения из карбида кремния с обеих сторон устойчива к абразивным частицам в перекачиваемой среде — обычные уплотнения в таких условиях изнашиваются быстрее.
Датчики защиты в старших моделях
Модели мощностью 55–75 кВт оснащены датчиками контроля перегрева обмотки и утечки масла или воды в уплотнительной камере — неисправность видна до отказа насоса.
5 из 17 моделей в наличии на складе
Часть моделей серии доступна без ожидания заказа с завода.
Вопросы о Tsunami 150QNS430
360 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
