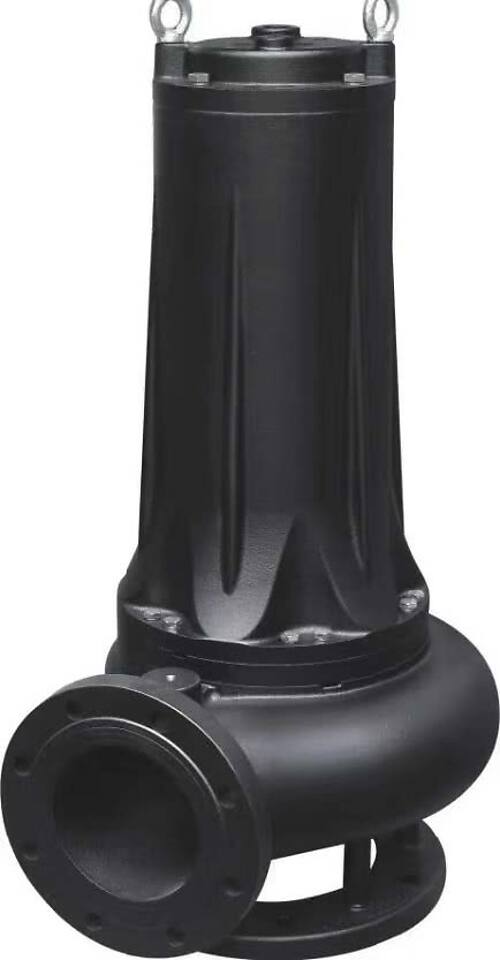

Tsunami 200ASWQ140-15-11-2

Что это за модель

Tsunami 200ASWQ140-15-11-2 — погружной фекальный насос со спиральным режущим колесом на производительность до 213 м³/ч и напор до 32 м, мощность двигателя — 11 кВт. Место в ряду — нижняя треть по мощности из 119 моделей; по соотношению производительности и напора он держится середины ряда. Соседи по ряду — 150ASWQ180-11-11-4 (та же мощность, производительность 294 м³/ч, напор 21 м) и 200ASWQ300-6-11-4 (та же мощность, производительность 349 м³/ч, напор 21 м). При равной мощности модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Характерное применение серии AS-WQ: напорная канализация с длинными трубопроводами малого диаметра.

Производительность, напор и рабочая точка

Расчётный режим зашит в самом обозначении: 140 м³/ч при напоре 15 м — именно эту точку завод указывает как рабочую. График характеристики снят с каталога производителя: 75 м³/ч соответствуют напору 24 м, 161 м³/ч — 11,7 м. Скорость в напорной линии считается от диаметра патрубка: Ду200 и 213 м³/ч дают 1,9 м/с — спокойный режим с умеренными потерями на трение. В расчётной точке 140 м³/ч скорость составит 1,2 м/с.

Задачи, под которые её берут

Что следует из чисел этой модели:

• Напорная канализация малого диаметра: коттеджные посёлки, отдельные здания вдали от коллектора. Режущий механизм измельчает волокно и влажные салфетки, из-за которых засоряются обычные колёса, — трасса Ду50–80 не забивается.
• Канализационные насосные станции квартала и промплощадки: подъём стоков из приёмного резервуара в самотёчный коллектор, высота подъёма в пределах 25 м.
• Откачка больших объёмов: резервуары, отстойники, затопленные площадки. Ёмкость на 1000 м³ модель освобождает примерно за 4,7 ч работы в расчётной точке.
• Постоянная работа под уровнем жидкости: оболочка IP68 допускает длительное погружение, поэтому насос оставляют в приямке или резервуаре, а не поднимают между включениями.

Конструктивные особенности

2 900 об/мин — высокая частота вращения, отсюда компактный агрегат при заметном напоре; питание трёхфазное, 380 В, номинальный ток 20,9 А, оболочка IP68. При массе 191 кг для обслуживания нужна таль или лебёдка с направляющей системой. Штатная длина кабеля — 8 м: хватает, чтобы вывести питание из приямка на щит без промежуточной муфты. Среда, на которую рассчитана модель: температура до 50 °C.
