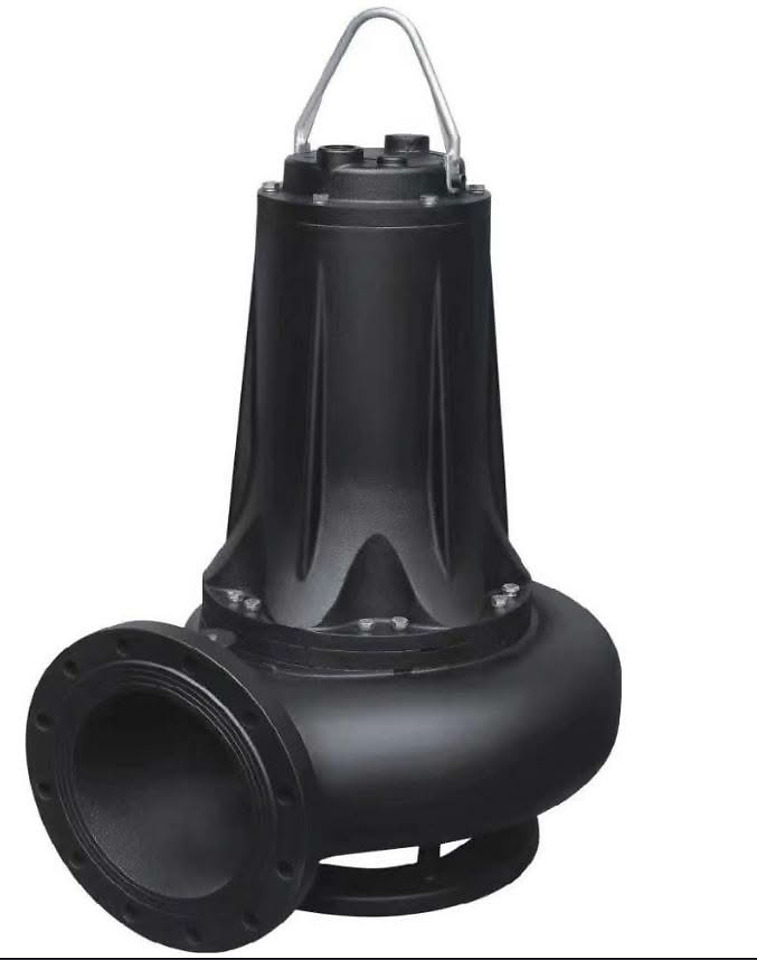

Tsunami 200ASWQ250-22-30-4

Назначение модели

Tsunami 200ASWQ250-22-30-4 — погружной фекальный насос со спиральным режущим колесом. По характеристикам каталога: производительность до 488 м³/ч, напор до 35 м и мощность 30 кВт. В ряду из 119 моделей модель занимает среднюю часть по мощности, и по соотношению производительности и напора он держится середины ряда. Соседи по ряду — 150ASWQ180-30-30-4 (та же мощность) и 250ASWQ500-10-30-4 (та же мощность, производительность 863 м³/ч, напор 23 м). При равной мощности модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Типовая задача для серии — напорная канализация с длинными трубопроводами малого диаметра.

Рабочая точка

Числа 488 м³/ч и 35 м — крайние точки характеристики, а не режим работы: максимальная производительность достигается при минимальном противодавлении, максимальный напор — при почти закрытой задвижке. Рабочая точка лежит между ними, там, где кривая насоса пересекает характеристику трубопровода. Расчётный режим зашит в самом обозначении: 250 м³/ч при напоре 22 м — именно эту точку завод указывает как рабочую. Кривая Q-H для этой модели не оцифрована, поэтому рабочую точку считают по требуемому расходу и потерям в трубопроводе, а не по графику. Скорость в напорной линии считается от диаметра патрубка: Ду200 и 488 м³/ч дают 4,3 м/с — для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой. В расчётной точке 250 м³/ч скорость составит 2,2 м/с.

Для каких задач подходит

Из чего исходить, подбирая Tsunami 200ASWQ250-22-30-4 под задачу:

• Напорная канализация малого диаметра: коттеджные посёлки, отдельные здания вдали от коллектора. Режущий механизм измельчает волокно и влажные салфетки, из-за которых засоряются обычные колёса, — трасса Ду50–80 не забивается.
• Канализационные насосные станции квартала и промплощадки: подъём стоков из приёмного резервуара в самотёчный коллектор, высота подъёма в пределах 25 м.
• Откачка больших объёмов: резервуары, отстойники, затопленные площадки. Ёмкость на 1000 м³ модель освобождает примерно за 2 ч работы в расчётной точке.
• Постоянная работа под уровнем жидкости: оболочка IP68 допускает длительное погружение, поэтому насос оставляют в приямке или резервуаре, а не поднимают между включениями.

Как устроена эта модель

1 450 об/мин: средняя частота вращения, при которой колесо не разбивается взвесью так быстро, как на 2900 об/мин; питание трёхфазное, 380 В, номинальный ток 57,2 А, оболочка IP68. Штатная длина кабеля — 8 м: хватает, чтобы вывести питание из приямка на щит без промежуточной муфты. Среда, на которую рассчитана модель: температура до 50 °C.
