Проточная часть
Рабочее колесо
Вихревое
Колесо утоплено в корпусе и закручивает поток: твёрдые частицы проходят мимо лопастей.

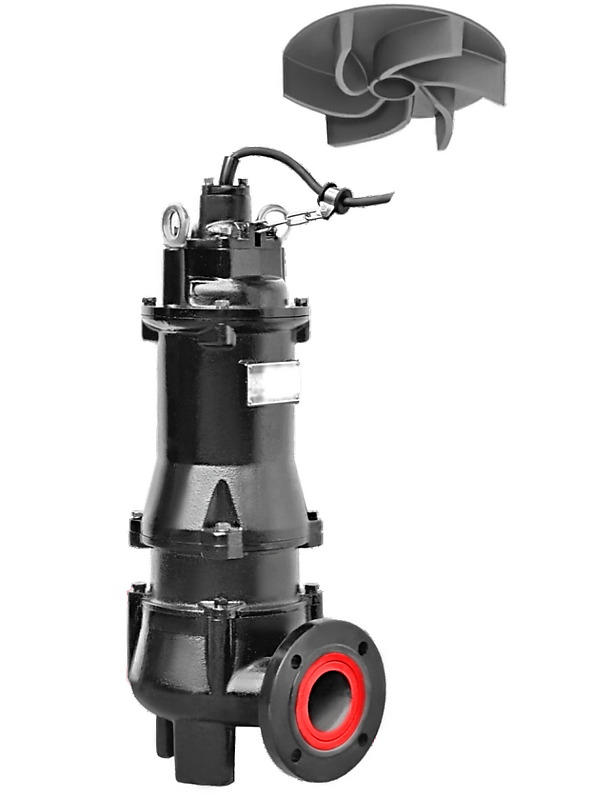

Tsunami 100TU411
Перекачка сточных вод с крупными и волокнистыми включениями без прямого контакта частиц с рабочим колесом
- Макс. производительность
- 190 м³/ч
- Макс. напор
- 18 м
- Мощность
- 11 кВт
- Напорн. патрубок
- 100 мм
- Есть на складе — отгрузим сегодня Заказ, оплаченный до конца рабочего дня, уходит в транспортную компанию в тот же день.
- Доставка по России
- Самовывоз в Санкт-Петербурге
- Гарантия по паспорту
Где применяется
- Аварийная откачка стоков на строительных площадках и небольших шахтах
- Канализация торговых и бизнес-центров, гостиниц, школ и больниц
- Перекачка стоков очистных сооружений и животноводческих ферм
- Отвод стоков мясного и рыбного производства
- Ливневая канализация небольших посёлков, зданий и производственных цехов
- Перекачка чистой воды в сельском хозяйстве и аквакультуре
- Работа в приёмных резервуарах насосных станций водоотведения
- Откачка септиков и накопительных ёмкостей
Назначение и место в ряду
18 м
Достигается при производительности, близкой к нулю
Tsunami 100TU411 — канализационный насос с вихревым колесом Vortex серии TU: производительность до 190 м³/ч, напор до 18 м и мощность 11 кВт. Это самая производительная модель серии — 190 м³/ч, потолок ряда из 17 моделей. Ближайшая модель в ряду — 80TU47.5 (7,5 кВт, производительность 110 м³/ч, напор 17 м). Шаг между моделями небольшой, поэтому запас «на всякий случай» брать не стоит: далеко от расчётной точки насос теряет КПД. Отвод стоков мясного и рыбного производства — одна из типовых задач этой серии.
Как читать производительность и напор
6,7 м/с
При максимальной производительности 190 м³/ч
Максимальная производительность 190 м³/ч и максимальный напор 18 м относятся к разным концам кривой Q-H и одновременно не достигаются: чем больше расход, тем меньше остаётся напора. Рабочая точка находится на пересечении кривой с характеристикой сети. График характеристики снят с каталога производителя: 66 м³/ч соответствуют напору 15,6 м, 142 м³/ч — 12 м. Скорость в напорной линии считается от диаметра патрубка: Ду100 и 190 м³/ч дают 6,7 м/с — для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.
Исполнение и материалы
Питание трёхфазное, 380 В, номинальный ток 22 А; класс нагревостойкости изоляции F. При массе 170 кг для обслуживания нужна таль или лебёдка с направляющей системой. Марка кабеля — 4G4.0. От серии модель наследует общие решения — два конструктивных исполнения, три варианта присоединения к трубопроводу.
Вихревое рабочее колесо Vortex
Колесо создаёт вихревой поток на входе в корпус, и жидкость перекачивается за счёт закрутки, а не прямого прохождения через лопасти — твёрдые и длинноволокнистые частицы проходят насос, не наматываясь на кромки и не забивая проточную часть.
Два конструктивных исполнения
Лёгкие модели линейки 50TU2.x выполнены из нержавеющей стали и рассчитаны на мощность до 1,5 кВт, тяжёлые чугунные модели — до 11 кВт и 190 м³/ч: материал и мощность подбираются под задачу в рамках одной серии.
9 из 17 моделей в наличии на складе
Больше половины серии доступно без ожидания заказа с завода.

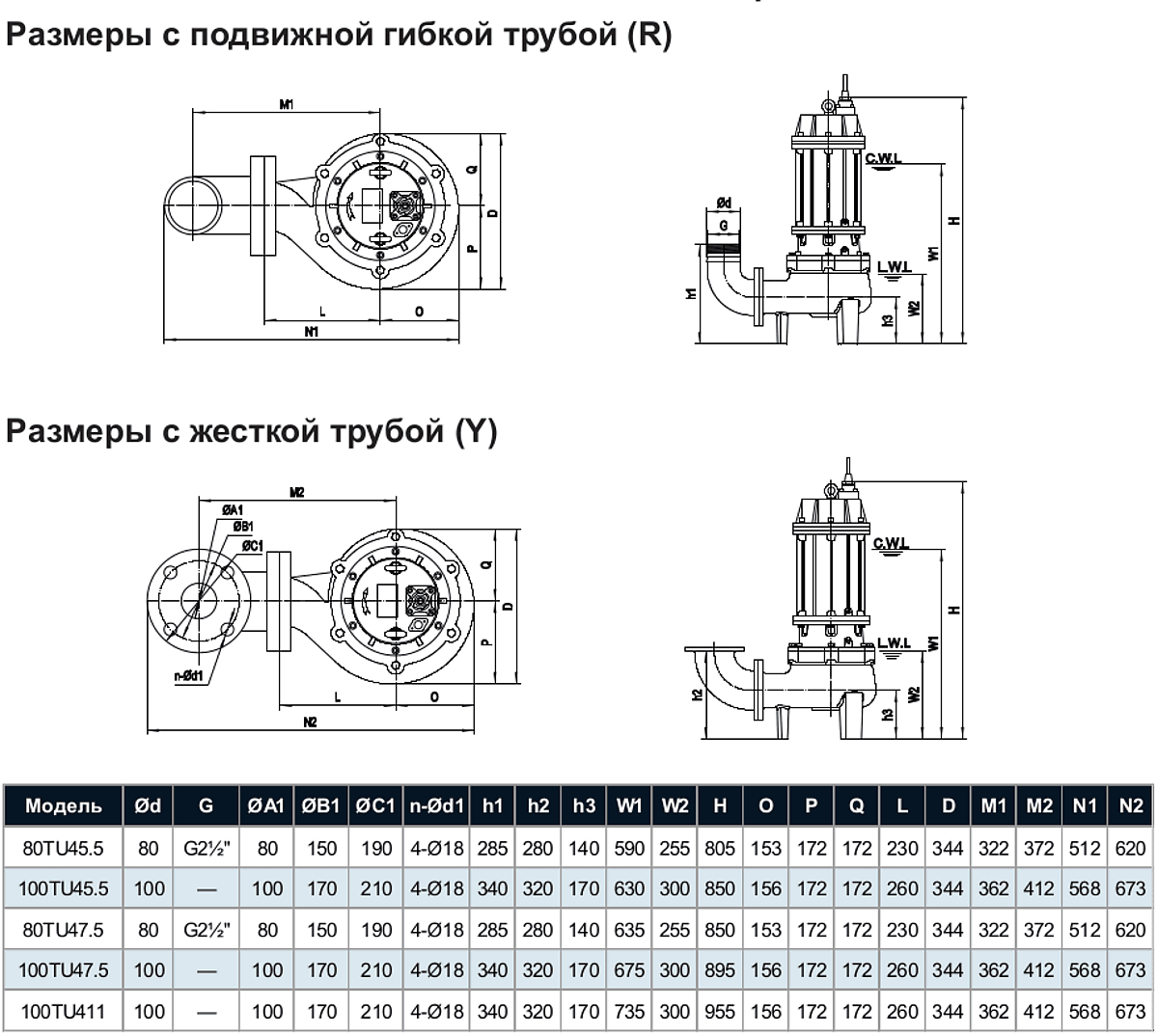

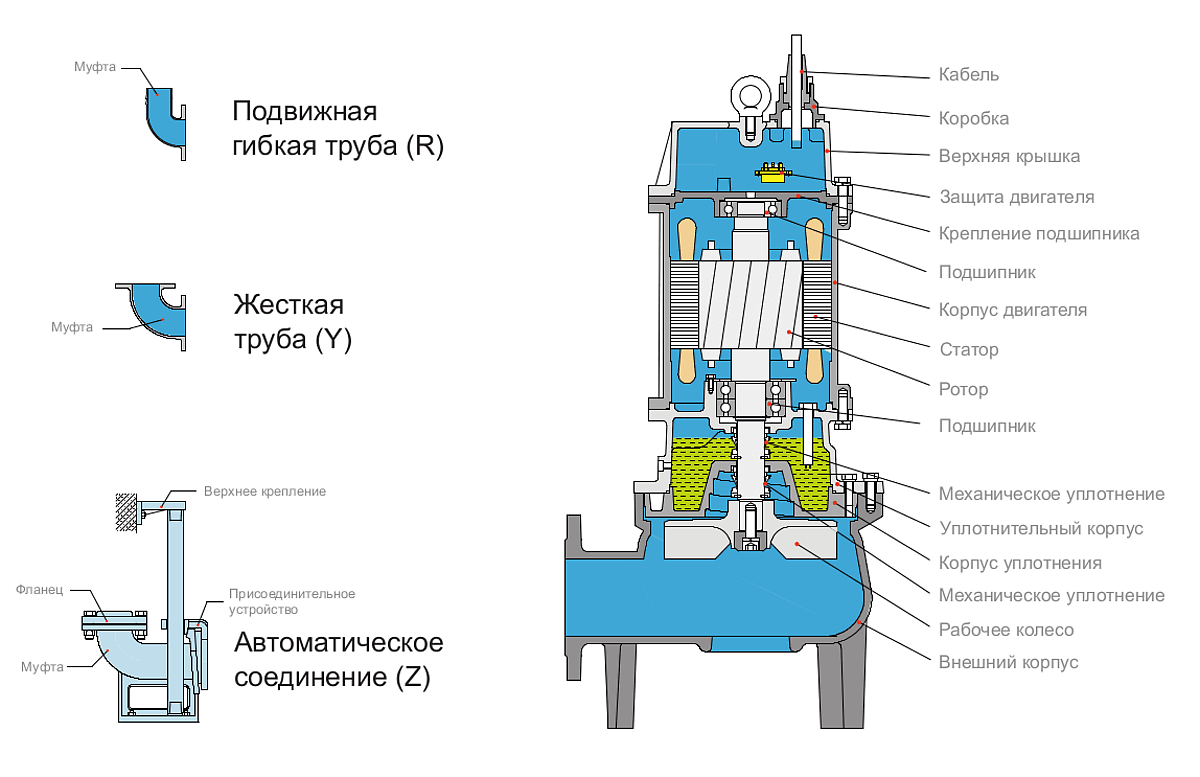

Три варианта присоединения к трубопроводу
Подвижная гибкая труба (R), жёсткая труба (Y) или автоматическое соединение (Z) с направляющими — последнее позволяет обслуживать насос без спуска персонала в резервуар.
Вопросы о Tsunami 100TU411
190 м³/ч. Это крайняя точка характеристики — она достигается при минимальном противодавлении. В реальной точке, заданной трубопроводом, производительность будет ниже.
