Tsunami TC

Для чего создана серия

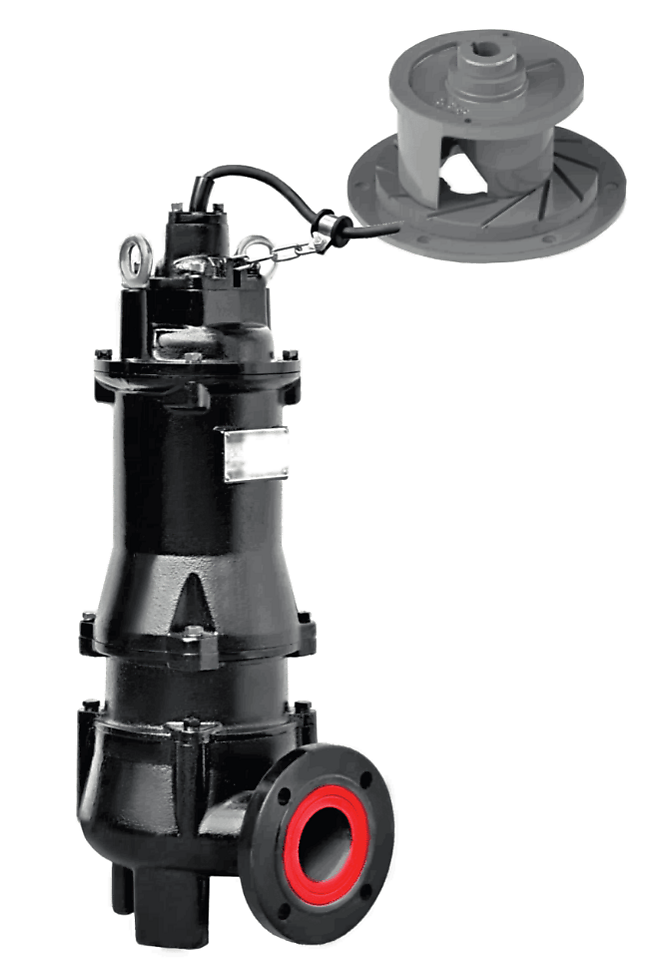

Tsunami TC — чугунный погружной фекальный насос с измельчителем, рабочее колесо которого объединяет твердосплавное режущее лезвие и незасоряющуюся крыльчатку с пилообразной внутренней поверхностью всасывающей крышки. Конструкция решает одну конкретную проблему: сточные воды с мягкими, легко рвущимися волокнами — шерстью, потрохами, тряпками, бумагой — быстро наматываются на обычное рабочее колесо и останавливают насос. Измельчитель серии TC разрезает эти включения на входе, не давая им попасть в проточную часть в исходном виде.

Серия охватывает 12 моделей: производительность от 24 до 120 м³/ч, напор от 12 до 30 м, мощность от 0,75 до 7,5 кВт, диаметр выходного патрубка от 50 до 100 мм. Часть моделей есть на складе и доступна для быстрой отгрузки.

Где применяется

• Перекачка сточных вод боен и биогазовых установок с шерстью, потрохами и другими мягкими волокнами
• Отвод сточных вод торговых центров, гостиниц, больниц и школ с тканевыми и бумажными включениями
• Перекачка стоков очистных сооружений и животноводческих ферм
• Отвод стоков мясного и рыбного производства
• Перекачка грязной воды и щёлочи на строительных площадках и в шахтах
• Канализационные и ливневые стоки многоквартирных домов и небольших посёлков

Ключевой признак задач, где нужен именно TC, а не обычный фекальный насос, — присутствие в стоках волокнистых включений, которые легко рвутся, но при этом склонны наматываться на рабочее колесо: шерсть на бойне, потроха на рыбопереработке, ткань и бумага в канализации общественных зданий. Насос без измельчителя в таких условиях быстро теряет производительность из-за намотки волокна на вал и рабочее колесо.

Вторая группа задач — перекачка мутной и грязной воды без выраженного волокна: на строительных площадках, в шахтах, на очистных сооружениях. Здесь измельчитель работает как дополнительная страховка от случайного мусора, попавшего в приямок вместе со стоком.

Устройство и особенности конструкции

Корпус насоса, крышка двигателя и рабочее колесо серии TC — чугунные, что обеспечивает механическую прочность при работе с абразивными и агрессивными стоками. Режущий механизм — твердосплавное лезвие, встроенное в крыльчатку; пилообразная кромка всасывающей крышки образует вторую режущую пару, разрезающую волокно на подходе к рабочему колесу.

Защита двигателя от перегрева и сухого хода встроена в насос и не требует отдельного реле в шкафу управления. Класс защиты — IP68, класс изоляции обмотки — F, кабель питания — 8 м. Электропитание — трёхфазное 380В±10% 50Гц или однофазное 220В±10% 50Гц в зависимости от модели; сила тока по моделям — от 2 до 15,7 А.

Насос допускает погружение до 10 м, среду плотностью до 1,3 г/см³, pH от 6 до 10 и температуру до 40°C. Подключение к трубопроводу — одним из трёх способов: гибкой трубой ® для переносной установки, жёсткой трубой (Y) для фиксированного монтажа или автоматическим соединением (Z), при котором насос садится на опорную колонну в колодце без ручной стыковки муфты.

Как подобрать модель

Отправная точка — рабочая точка по производительности Q (м³/ч) и напору H (м), рассчитанному с учётом потерь в напорном трубопроводе. В серии TC 12 моделей с подачей от 24 до 120 м³/ч и напором от 12 до 30 м, диаметр выходного патрубка растёт вместе с подачей — от 50 мм у младших моделей до 100 мм у старших.

Маркировка модели читается напрямую: например, 100TC27.5 — выходной диаметр 100 мм, серия TC, 2 полюса, мощность 7,5 кВт. Индекс S в конце (50TC2.75S) означает однофазное исполнение на 220В — такой вариант удобен там, где на объекте нет трёхфазного ввода.

При выборе также стоит свериться со свободным проходом насоса — от 20 до 50 мм в зависимости от модели: это минимальный размер твёрдого включения, которое пройдёт через проточную часть после измельчителя без риска запирания. Для стоков с плотными или крупными включениями свободный проход подбирают с запасом относительно ожидаемого размера частиц в стоке.
