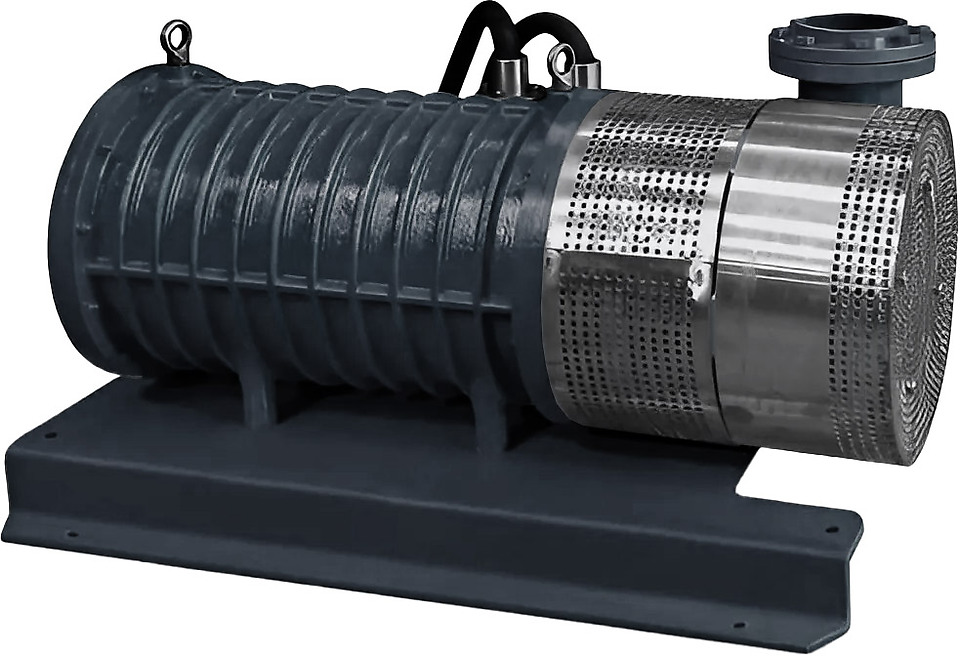

Tsunami HHDC120S6M

Что это за модель

Tsunami HHDC120S6M — дренажный насос со сверхвысоким напором на производительность до 550 м³/ч и напор до 95 м, мощность двигателя — 90 кВт. По производительности это верхняя точка ряда: больше 550 м³/ч в серии HD не даёт ни одна модель. Ближайшая модель в ряду — HHDC120S4H (та же мощность, производительность 210 м³/ч, напор 210 м). При равной мощности соседние модели различаются рабочей точкой, поэтому выбор идёт по требуемому напору, а не по киловаттам. Характерное применение серии HD: циркуляция технологической воды в гидроэнергетике.

Производительность, напор и рабочая точка

В характеристиках указаны границы поля работы: 550 м³/ч насос даёт, когда напор близок к нулю, а 95 м — когда производительность близка к нулю. Всё, что нужно на объекте, лежит внутри этого поля и определяется сопротивлением трубопровода. Кривая Q-H для этой модели не оцифрована, поэтому рабочую точку считают по требуемому расходу и потерям в трубопроводе, а не по графику. Скорость в напорной линии считается от диаметра патрубка: Ду150 и 550 м³/ч дают 8,6 м/с — для протяжённой напорной линии это много, потери на трение растут с квадратом скорости и фактическая точка уедет влево по кривой.

Задачи, под которые её берут

Что следует из чисел этой модели:

• Среда с отклонением от нейтральной: допустимый диапазон pH 6-13. За его пределами нужна другая пара материалов, обычная чугунная проточная часть работать не будет.
• Водоотлив с глубоких горизонтов: карьеры и разрезы, шахтные стволы, подземные выработки. Напор 95 м поднимает воду примерно с 70 м одной ступенью — промежуточная перекачивающая станция на трассе не нужна.
• Объекты с большим притоком: главные насосные станции, доки и шлюзовые камеры, аварийная откачка тоннелей. 550 м³/ч — это 13 тыс. м³ в сутки непрерывной работы.
• Стационарная установка: масса 1 210 кг требует направляющих труб и тали или крана, поэтому машину закладывают в проект насосной станции, а не переставляют по объекту.

Конструктивные особенности

Свободный проход 8 мм. Модель рассчитана на воду с мелкой взвесью, а не на неподготовленные стоки. 1 450 об/мин: средняя частота вращения, при которой колесо не разбивается взвесью так быстро, как на 2900 об/мин; питание трёхфазное, 380 В. Вес 1 210 кг — грузоподъёмность площадки и подход крана проверяют до поставки. Среда, на которую рассчитана модель: pH в диапазоне 6-13.
